Устройство для генерирования проявляющего пылевого облака в электрографическом аппарате
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

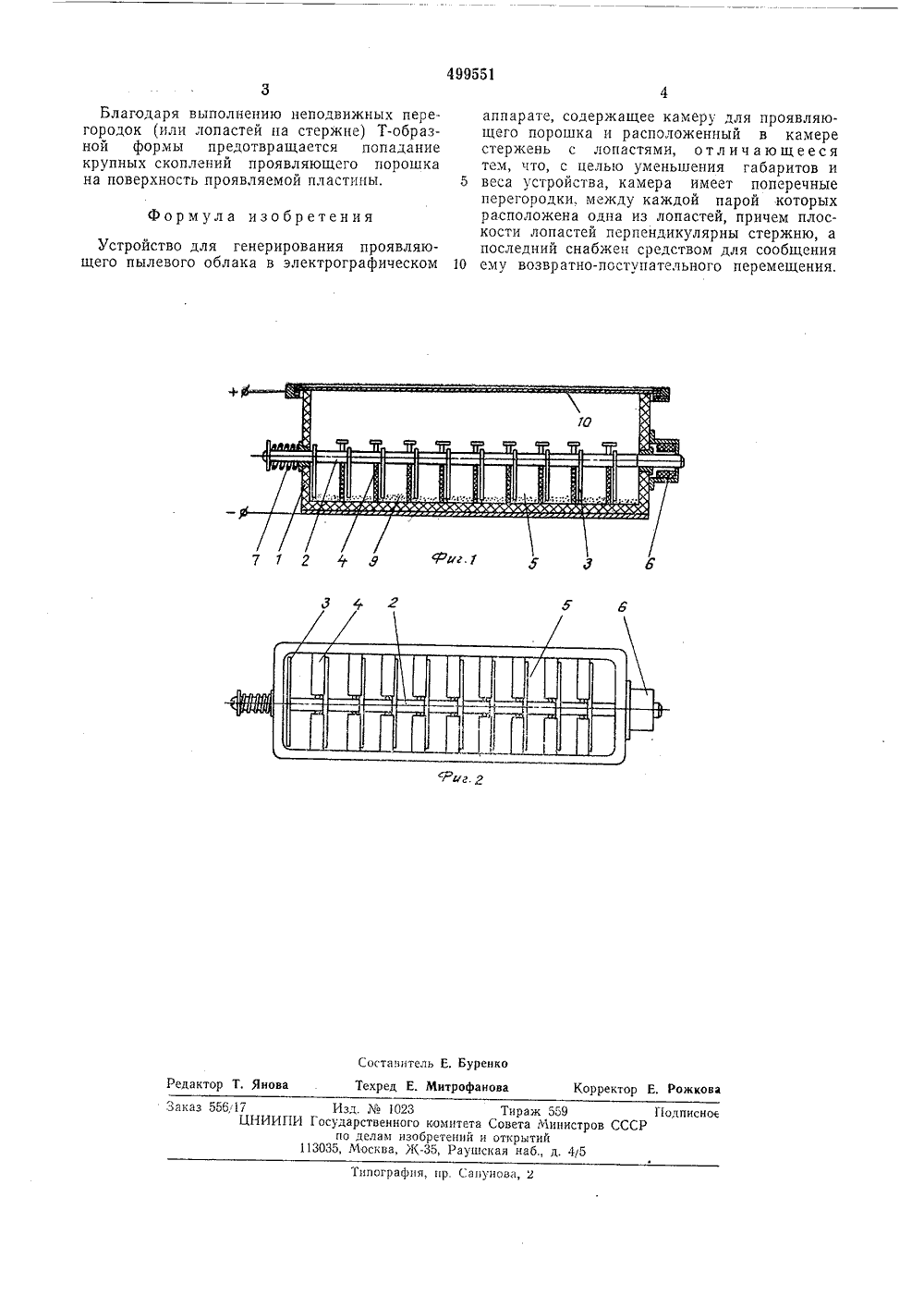

(22) Заявлено 04.04.74 (21) 2012649/28 с присоединением заявки51) М, Кл 2 б ОЗС 15/О сУдаРстеенный комитет (23) Приор вета Министров СССР о 3) УДК 681 646 (08публиковано 15.01,76. Бюллетеньата опубликования описания 31.03.7 елам изобретений и открытий. Попов, М. Г, Новоселов, Р. А. Ибрагимов и В. А. Терехин Заявитель есоюзный научно-исследовательский институт по монтажным и специальным строительным работам(54) УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ ПРОЯВЛЯЮЩЕГ ПЫЛЕВОГО ОБЛАКА В ЭЛЕКТРОГРАФИЧЕСКОМ АППАРА разующиемещения смагнит б,ническимня 2 в исх7. На нижплоский мУстройстПеред н0 меры 1 заявляющегосверху под10, при этстины уст5 между п аэлектричесние порястержня 2мощи элекО лопасти 3городок 4.исходит ге При изговиде плоскдне камерьем проявляэлектрика,ронного раповышается диого электрода в расположенной на изолированной слоа или другого дися образование коя в результате чего ражения. товлении заря ой пластины, проявления и ющего порошк предотвращает ряда, благодар качество изоб Изобретение относится к устроиствам для проявления скрытых электростатических изображений методом пылевого облака, в частности изображений, получаемых при электрорентгенографическом просвечивании изделий.Известно устройство для генерирования проявляющего пылевого облака в электрографическом аппарате, содержащее камеру для проявляющего порошка и расположенный в камере стержень с лопастями,С целью сокращения габаритов и веса устройства камера имеет поперечные перегородки, между каждой парой которых расположена одна из лопастей, причем плоскости лопастей перпендикулярны стержню, а последний снабжен средством для сообщения ему возвратно-поступательного перемещения.На фиг. 1 показан общий вид предлагаемого устройства в разрезе; на фиг, 2 - то же, вид в плане,Устройство состоит из камеры 1 проявления, например прямоугольной камеры, открытой сверху, и генератора аэрозоли, имеющего подвижный вдоль своей оси стержень с лопастями 3, расположенными перпендикулярно к нему.Ко дну камеры 1, на равном расстоянии друг от друга жестко прикреплены поперечные перегородки 4 Т-образного сечения, обизолированные отсеки 5. Для перетержня 2 предусмотрен электро- который может быть заменеч меха- приводом. Для возвращения стержодное положение служит пружина ней стенке камеры 1 установлен еталлический электрод 8.во работает следующим образом, ачалом работы в каждый отсек касыпают некоторое количество пропорошка 9. Камеру 1 закрывают лежащей проявлению пластиной ом электрографический слой плаанавливают внутрь камеры, Затем стиной 10 и электродом 8 создают кое поле, прикладывая напряжедка 2 - 4 кВ, При перемещениивозвратно-поступательно при потромагнита б или другого привода, сближаются и удаляются от пере- Благодаря эффекту хлопушки пронерация пылевого облака.499551 Формула изобретения Составитель Е, Буренко Техред Е. Митрофанова Редактор Т. Янова Корректор Е. Рожкова Заказ 556,17 Изд.023 Тираж 559 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Л 1 осква, Ж, Раушская наб., д. 4(5Типография, ир. Сапунова, 2 Благодаря выполнению неподвижных перегородок (или лопастей на стержне) Т-образной формы предотвращается попадание крупных скоплений проявляющего порошка на поверхность проявляемой пластины,Устройство для генерирования проявляющего пылевого облака в электрографическом аппарате, содержащее камеру для проявляющего порошка н расположенный в камере стержень с лопастями, о т л и ч а ю щ е е с я тем, что, с целью уменьшения габаритов и 5 веса устройства, камера имеет поперечныеперегородки, между каждой парой которых расположена одна из лопастей, причем плоскости лопастей перпендикулярны стержню, а последний снабжен средством для сообщения 10 ему возвратно-поступательного перемещения.
