Катод для генераторных электронных ламп
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 48854
Автор: Оганов
Текст

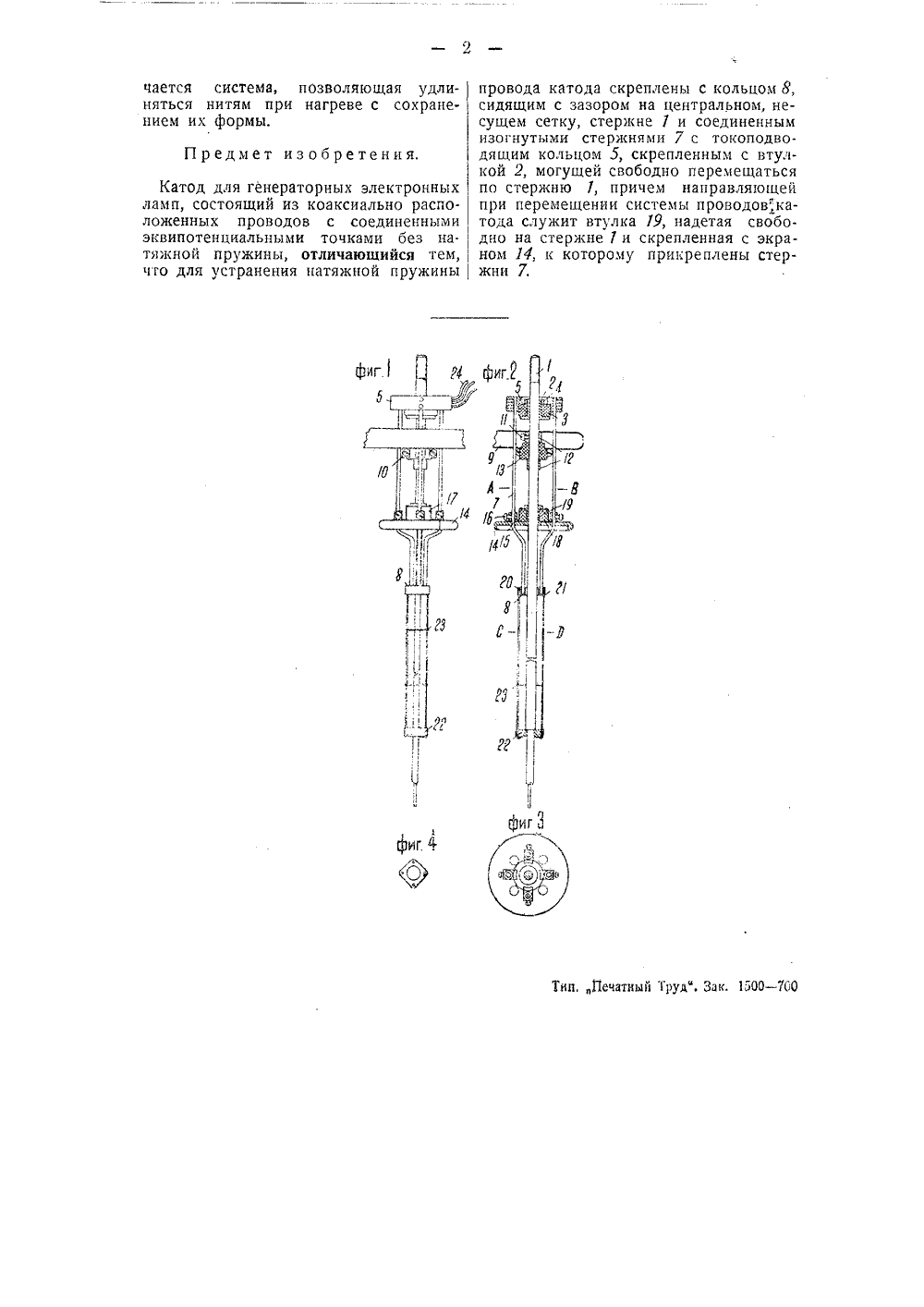

Класс 21 п, 13 М 4885-1 АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ ОПИСЯНИЕ катода для генераторных электронных ламп. К авторскому свидетельству Н, И. Оганова. заявленному 27 декабря 1934 года (спр. о перв.159730).О выдаче авторского свидетельства опуолнковано 31 августа 1936 года. Известные конструкции катодов гене-раторных ламп обладают тем существен-ным недостатком, что вольфрамовыенити не остаются прямыми, а деформируются под влиянием нагрева и электродинамических усилий, что приводиточень часто к касанию нити и сетки.Этот недостаток стараются устранитьпри помощи пружины, которая вытягивает нить при ее удлинении от нагреваи не дает нити выпучиваться",Цель настоящего изобретения - устранить применение указанной натяжнойпружины в катодах. Достигается этотем, что провода катода соединяютсяс кольцом, свободно перемещающимсяпо стержню и связанным изогнутымистержнями с токопроводящим кольцом,также передвигающимся по этомустержню.На чертеже фиг, 1 изображает предлагаемый катод спереди; фиг. 2 - вертикальный разрез; фиг. 3 - разрез по АВи фиг. 4 - разрез по С 0 фиг, 2.Основой устройства служит молибденовый стержень 1, по которому можетплавно скользить железная втулка 2,прикрепленная к кольцевому кварцевомуизолятору 3 при помощи гайки 4. Накварцевый изолятор 3 туго надетокольцо 5, соединяющееся при помощивинтов 6 с изогнутыми вольфрамовымистержнями 7. Эти стержни соединяются с мол ноденовым кольцом 8, Между кольцом 8 и стержнем 7 имеется зазор. Экран 9, к которому крепится сетка при помощи втулочек с винтами 10, удерживается на стержне 1 посредством кварцевого изолятора 73, закрепленного на стержне 7 при помощи втулочек 72 с винтами 77. Экран 74, в котором при помощи втулочки 75 с винтами 7 б закреплены стержни 7, одновременно используется в качестве направляющей по стержню 1 при помощи лапок 17, скрепляющих между собой экран 14, кварцевый изолятор 18 и втулку 79. Последняя так же, как и втулка 2 свободно скользит по стержню 7, Катоды из вольфрамовой проволоки 20 закре. плены в молибденовом кольце 8 при помощи обжимки 21. Вторые концы катодов прикрепляются к молподеновому кольцу 22. Для сохранения параллельности нитей на них надеты танталовые кольца 23, Гибкий провод 24 соединяет один из концов накала с втулкой 5, второй конец накала подводится непосредственно к стержню 7,Стержень 7 имеет на одном конце резьбу, которой он ввертывается в соответствующее гнездо крепления, а на другом конце - утоньшение, на котором при помощи кварцевого изолятора центрируется сетка.Благодаря такой конструкции полуиг 1 чается система, позволяющая удлиняться нитям при нагреве с сохранением их формы. Предмет из обретения. Катод для генераторных электронных ламп, состоящий из коаксиально расположенных проводов с соединенными эквипотенциальны ми точками без натяжной пружины, отличающийся тем, что для устранения натяжной пружины провода катода скреплены с кольцом 8, сидящим с зазором на центральном, несущем сетку, стержне 7 и соединенным изогнутыми стержнями 7 с токоподводящим кольцом 5, скрепленным с втулкой 2, могущей свободно перемещаться по стержню 7, причем направляющей при перемещении системы проводов,катода служит втулка 79, надетая свободно на стержне 7 и скрепленная с экраном 14, к которому прикреплены стержни 7,Тип, Йечатиый Труд", Зак, 1500 - 700
