Корпус для размещения печатных плат
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 488372
Авторы: Гюнтер, Зигфрид, Удо, Ханс-Петер, Хорст
Текст

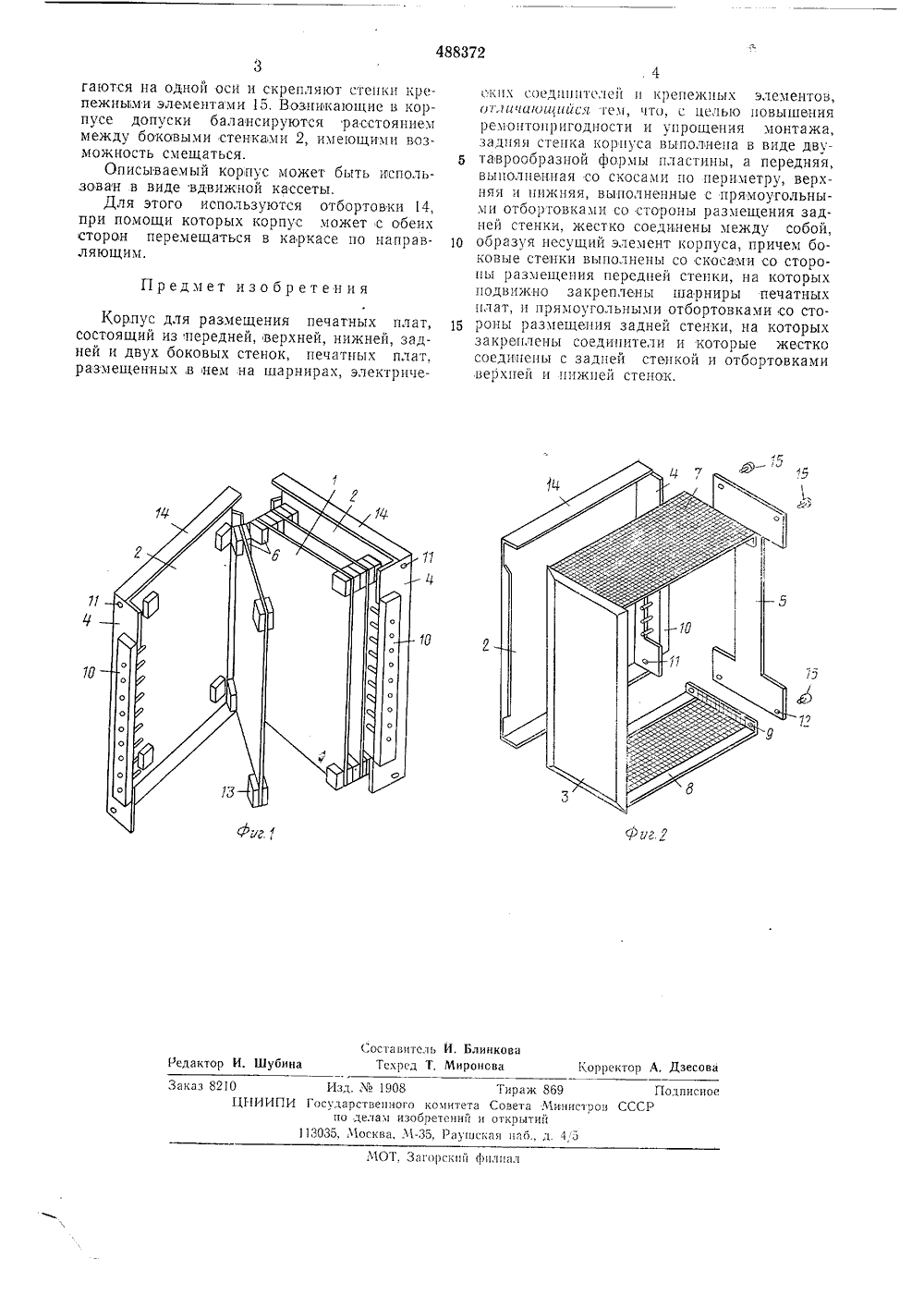

(11)ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик(61) Дополнительное к авг. свид-ву -5( 5/ 82,26-2 Заявлено 07.01.71 (21 с присоединением за ки Ъе Р 2 а/145290 32) Приоритет 04.02.70 (3133) ГДР веивый комитет инистров СССР изобретенийосударстСовета Мпо делан 53) УДК 621.3.049.Бюллетень38 публиковано 15.10.75 ткрыти Дата опубликования описания 19.04.7 Авторыизобзелени Иностранцы Удо Винтер, Зигфрид Опель, Хан юнтер Лойкерт, Хорст Ульман(ГДР) Иностранное предприятие ФЕБ Комбинат Роботронер Якельч игфрид Хо) КОРПУС ДЛЯ РАЗМЕЩЕНИЯ ПЕЧАТНЫХ ПЛАТ на фиг. 2 -кой.Корпус для размещения печатных плат 1со:тоцт пз двух боковых стенок 2, выполнен ных со скосами д стороны размещения передней стенки 3 и прямоугольными отбортовками 4 со стороны размещения задней стен.ц 5, На скосах боковых стенок 2 подвижно закреплены шарниры 6 печатных плат 1, Пе редняя стенка 3, выполненная со скосами попериметру, включает верхнюю 7 и нижшою 8 стенки, выполненные с прямоугольными отбортсзками со стороны размещения задней степки 5, выполненной в виде пластины двутавродбразной формы. Стенки 7 и 8 жестко соединены между сооой, образуя несущий элемент корпуса, и выполнены пз металлической сетки 1 пи перфорированной пластины для охлаждения и с монтажными отверстиями 9 на йп отбортовках.На отбдртовках 4 закреплены электрические соединители 10, отверстия 11 и 12 служат для монтажа. Прокладки 13 соответствуют высоте шарниров 6. Для содрки блока пе 1 атпых плат 1 Оое Ооковые стенки 2 смы.а 10 т,затем передп 10 ю сте,и 3 сО стен 1 амп 7 и 8 вводят ме;д Отбо)товками 14 корпуса Ооковых стенок 2 над:патаьпн 1. Задшою стенку 4 устанавливают между соединителями 10, так, зо что монтажные отверстия 9, 11 и 12 располатные платы с 1 ого корпуса; Изобретение относится к области радиотехни 1 ки,Известны корпусы для размещения печатных плат, состоящие из передней, верхнец, нижней, задней и двух боковых стенок, печатных 1 пат, размещенных в нем на шарнирах, электрических соединителей и крепежных элементов,Основной недостаток известных корпусов - сложность ремонта и монтажа.Цель изобретения - повышение ремонтопригодпости и упрощение монтажа,Это достигается тем, что задняя стенка предлагаемого корпуса выполнена в виде пластины двутаврообразной формы, а передняя, выполненная со скосами по периметру, верхняя и нижняя, выполненные с прямоугольными отбортовками со стороны размещения задней стенки, жестко соединены между собой, образуя несущий элемент корпуса, причем боковые стенки выполнены со скосами со стороны размещения передней стенки, на которых подвижно закреплены шарниры печатных плат, и прямоуголып 1 ми отбортовками со стороны размещения задней стенки, на которых закре:пены соединители и которые жестко соединены с задней стенкой и отбортовками верхней и пикней стенок.На фиг. 1 изображены печабоковыми стенками предлагаез корпус со снятоп боковои сте 1488372 Составитель И. Блинко Текред Т. Миронсва весов рректор ела ктор Тираж 869 Совета Чин открытий ан иао., и. 4Подписитров СССР Изд.1908Государственного комитетапо делам изобретений 1 113035, Москва, М, Раугнс аказ 821 ИИПИ ЮТ, Загорский филиал 3гаются на одной оси и скрепляют стенки крепежными элементами 15. Возникающие в корпусе допуски бал ансируются расстоянием между боковыми стенками 2, имеющими возможность смещаться.Описываемый корпус может быть использован в виде вдвижной кассеты,Для этого используются отоортовки 14, при помощи которых корпус может с обеих сторон перемещаться в каркасе по направляющим. Предмет изобретения Корпус для размещения печатных плат, состоящий из передней, верхней, нижней, задней и двух боковых стенок, печатных плат, размещенных,в нем на шарнирах, электричеокнх соединителей и крепежных элементов, отличиюи 1 нйся гем, что, с целью повышения ремонтонригодности и упрощения монтажа, задняя стенка корпуса выполнена в виде дву таврообразной формы пластины, а передняя,выполненная со скосами по периметру, верхняя и нижняя, выполненные с прямоугольными отбортовками со стороны размещения задней стенки, жестко соединены между собой, 10 образуя несущий элемент корпуса, причем боковые стенки выполнены со скосами со стороны размещения передней стенки, на которых подвижно закреплены шарниры печатных плат, и прямоугольными отбортовками со сто роны размещения задней стенки, на которыхзакреплены соединители и которые жестко соединены с задней стенкой и отбортовками верхней и нижней стенок.
