Композиция, содержащая поливинилхлорид
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

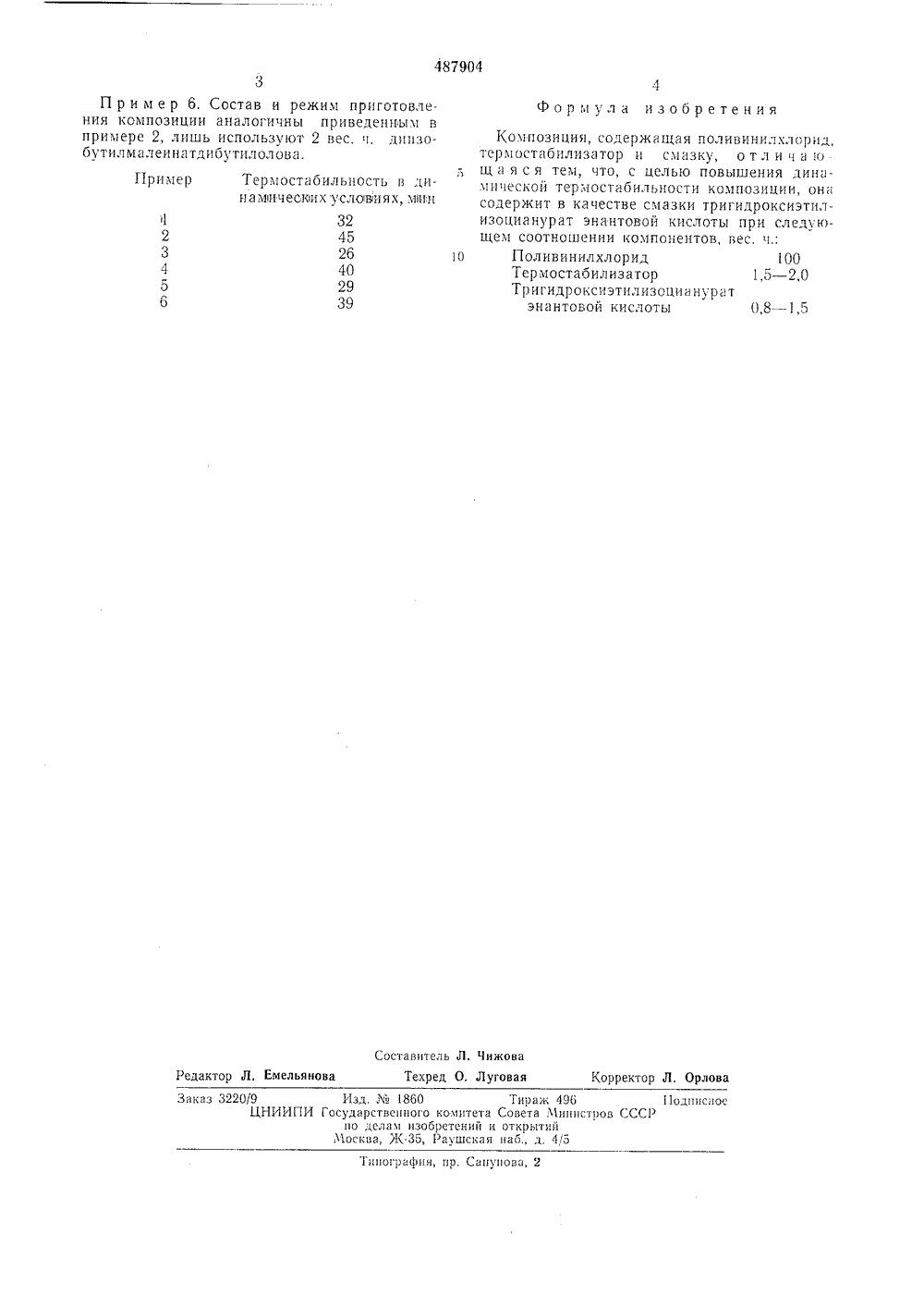

ПИСА ЗОБРЕТ О 111 4879 Союз Советских оималистических Республик(51) Ч. Кл. С 081 29/1 с присоединением заявки Ло Государственнык камите Совета Министров СССР по левам изобретенийи открытий 23) Г тцомгтстОпубликовано 15.10.75. Бюллетень ЛЪ ЗЬДата опубликования описания 07.01.76 о 3Д 1 07 Ь.14,3,22 72) Авторы изобретения. Карпачева, Л, Н. Малышев, Н. Тихонова и А, ф. Игнатьев 71) Заявител 54) КОМПОЗИЦИЯ, СОДЕРЖАЩАЯ ПОЛИВИНИЛХЛОРИД омпополиви- тилпроид Х,И- гце цеет низахх услоть).качестве ианурат отноше 00- 2,01,5 00 вес. ч. ПВХС, тора трехосновного % диоктилфталат оксиэтилизоцианурат ешивают в лопастно течение 30 мин. Пример 1. 1термостябилизысвинца, 1 вес.вес. ч. тригидрвой кислоты смтеле при 80 С в 2,0 вес. ч.сульфаты а и 0,8 а энантом смесимеру плыуре каменной комют масс Изооретение относится к получениюзиций на основе поливинилхлорида,Известна композиция, содержащаянилхлорид, термостабилизатор - дибуизводное олова, смазку, например амэтцленобисстеариновой кислоты, ц друлевые добавки.Однако известная композиция имеую термостыбильность в динымическвиях (динамическую термостабильносВ предлагаемую композицию всмазки вводят тригидроксиэтилизоцэнантовой кислоты при следующем сонии компонентов вес, ч:ПоливинилхлоридТермостабилизятор 1,5Тригидроксиэтилизоцианурытэнянтовой кислоты 0,8 30 г композиции загружают в кя стографа Брабендера при температ ры, позволяющей получить для дя позиции Тр =190-+2. Перемешивав камере при скорости вращения кулачков30 об/мин до начала резкого увеличения крутящего момента.Определятот время от момента желытиниза 5 ции до увеличения крутящего момента, Этовремя принимают зя время термостябцльности в динамических условиях испытаний.П р и м е р 2. 100 вес. ч. ПВС,вес. ч.диоктилфталата, 2 вес. ч, трехосновцого сульО фата свинца, 1,5 вес. ч. тригидроксиэтилизоцианурата энантовой кислоты смешивают ипластицируют по режиму, указанному в примере 1.П р и м е р 3. 100 вес. ч. ПВХС, 2 вес. ч.15 термостабилцзатора силиката свццця,вес, ч. диоктилфталята, 0,8 вес. % трцгцдроксцэтилизоцпяцурыта энантовой кислотысмешивают ц плыстицируют по режиму, приведенному в примере 1."ОП р и м е р 4. 100 вес. ч. ПВХС, 1 вес, ч.дцоктилфталата, 2 вес. ч. силиката свинца,1,5 вес. ч. тригидроксиэтилизоцианураты энантовой кислоты смешивают и пластцццруют в25 условиях, указанных в примере 1,П р и м е р 5. Состав и режим приготовления композиции аналогичны приведенным впримере 1, лишь вместо трехосновного сульфаты свинца используют 2 вес, и, термостыбц 30 лизатора диизобутилмалеинатдцбутилоловы,487904 П р и м е р 6, Состав и режим приготовления композиции аналогичны приведенным в примере 2, лишь используют 2 вес. и. динзобутилмалеинатднбутилоловд. Фо 1 з мул а изобретения Пример Составитель Л. Чижова Техред О, Луговая Корректор Л, Орлова Редактор Л, Емельянова Заказ 3220/9 Изд. М 1860 Тираж 496 11 одписное ЦНИИНИ Государственного комитета Совета Министров ССС 1 по делам изобретений и открытий МосквагК, Раушская наб., д. 45Типография, пр. Сапунова, 2 1 2 3 4 6 Термостабильность в динамических условиях, мия324526402939 Композиция, содержащая поливинилхлорнд,термостабплизатор и смазку, о т л и ч и ю щ я с я тем, что, с целью повышения дин- мнческой термостабильности композиции, он содержит в качестве смазки тригидроксиэтилизоцианурат энантовой кислоты при следук- щем соотношении компонентов, вес. ч.: 1 О Поливинилхлорид 00Термостабилизатор 1,5 - 2,0 Тригидроксиэтилизоцинуратэнантовой кислоты 0,8 - 1,5
СмотретьЗаявка
2032587, 13.06.1974
ПРЕДПРИЯТИЕ ПЯ М-5927
ЗАВАРОВА ТАТЬЯНА БОРИСОВНА, КАРПАЧЕВА ЛИДИЯ ИВАНОВНА, МАЛЫШЕВ ЛЕВ НИКОЛАЕВИЧ, ЗАГРАНИЧНЫЙ ВЛАДИМИР ИОСИФОВИЧ, ТИХОНОВА ТАТЬЯНА НИКОЛАЕВНА, ИГНАТЬЕВА АГНИЯ ФЕДОСЕЕВНА
МПК / Метки
МПК: C08F 29/18
Метки: композиция, поливинилхлорид, содержащая
Опубликовано: 15.10.1975
Код ссылки
<a href="https://patents.su/2-487904-kompoziciya-soderzhashhaya-polivinilkhlorid.html" target="_blank" rel="follow" title="База патентов СССР">Композиция, содержащая поливинилхлорид</a>
Клеевая композиция на основе бутадиенкарбоксилатного латекса
Номер патента: 663703
Опубликовано: 25.05.1979
Авторы: Вейнберг, Гигузина, Калужская, Каменко, Косарева, Лебедева, Рахлин, Роговая, Шарихина
МПК: C08L 13/02
Метки: бутадиенкарбоксилатного, клеевая, композиция, латекса, основе
...качестве смачивающего и диспергирующего агента 5%-ного водного раствора лейканола (продукт, конденсации наФталинсульФокислоты с Формалином). Используемый в качестве основы 40 бутадиеновый карбоксилатный латекс, содержащий 5-15 вес.В метакрилоной кислоты в расчете на бутадион (латекс БКХ ), характеризуется следующими показателями: 45Содержание сухих веществ, Ф не менее 40РН йе более 8, 0Поверхностное натяжение, дин/см не более 45Вязкость при 20 С(при определении Бутадиенкарбоксилатный латекс БК Моноэтаноламин на реовискоэиметре(Гепплера), спз не более 1Жесткость полимера, гс 1500-5000Порядок приготовления клеевойкомпозиции следующий; В латекс приперемешивании при комнатной температуре вводятся последовательно зтанол-амин и дисперсия...
Композиция на основе поливинил-хлорида
Номер патента: 804672
Опубликовано: 15.02.1981
Авторы: Аюбов, Мамедова, Садых-Заде
МПК: C08K 5/17, C08L 27/06
Метки: композиция, основе, поливинил-хлорида
...из таблицы, поливинил- пропанол, по Физико-механическимхлорид, сщитый 1-амино-аллилокси показателям намного превосходит исде, но плохо растворяющуюся в бензоле, ацетоне, толуоле и т.п.молекулярный вес 131,17; непредуьность 20, 6 ф Ткип= 90 оС/3 мм д 41,0266, п, = 1,4707;МйрНайдено 35,88.Вычислено: 36,03.Процесс модификации попивинилхлорида 1-амино-аллилоксипропанолв присутствии перекиси дитретбутила осуществляют в процессе термической пластификации на микровальцах при 155 фС в течение 5 мин. В процессе термической пластификации композиции технологических затруднений в виде налипания пленки на валках не наблю.дается. Полученную пленку прессуют при 160 С и давлении 50кГс/см в течение 30 мин.П р и м е р 1. 100 вес;ч. поливинилхлорида с...
Полимерная композиция для изготовления формованной подошвы обуви
Номер патента: 670589
Опубликовано: 30.06.1979
Авторы: Азроян, Акопян, Амбарцумян, Андреасян, Арутюнян, Атоян, Бадалян, Пинаджян, Сонц
МПК: C08L 27/06
Метки: композиция, обуви, подошвы, полимерная, формованной
...(ТУ МХП 51 - 54)Карбонат кальция (ТУ б - 09 - 1253 - 71)Основной карбонат свинца (ГОСТ 11840 - бб)Сажа ДГ(ГОСТ 7885 - 63)Пигмент голубой (ГОСТ 6220 - 52)Полиэфирацетальуретан Твердость, кгс/см" (ГОСТ 263 53) Потери массы при износе, гМаксимально допустимое изменение размеров(усадка) после выдержки в течение 24 чпри температуре 803"С, М Стойкость цвета к мокрому трению (не должно быть окрашивания ткани) Морозостойкость, С Перед испытанием образцы кондиционируют по ГОСТ 12423 - 66 при 202"С не менее 3 ч, 5Твердость определяют по ГОСТ 203 - 53 на приборах ТШИ, ТИР или на приборе ШОРА.Потери массы при износе определяют на приборе ТАВЕР АБРА ЕР при следующих 10 условиях: нагрузка на абразивный круг 1 кгс; продолжительность испытания 1000...
Композиция для склеивания формованных изделий из непластифицированного поливинилхлорида
Номер патента: 1545945
Опубликовано: 23.02.1990
Авторы: Ганс-Рольф, Юрген
МПК: C09J 199/00
Метки: композиция, непластифицированного, поливинилхлорида, склеивания, формованных
...что в кдчестве иолэииил 5 1 О 15 20 25 30 35 40 45 50 55 хлоридиого компонента онд солержит только иоливинилхлорид со зндчеиием К=58, взятый в количестве 20 мас,Х,П р и м е р Я (контрольный), Композиция имеет тот же состав, что и композиция по примеру 2, с той лишь разницей, что она не содержит метилэтипкетон, причем тетрагидрофуран взят в количестве 20 мас.Х, циклогексанон - в количестве 20 мяс, Х, а диметнлформамид - в количестве 40 мас.УП р и м е р 9 (контрольный), Композиция имеет тот же состав, что и композиция по примеру 3, с той лишь разницей, что вкачестве полив инилхлоридного компонента она содержит только поливинилхлорид со значением К=58, взятый в количестве 20 мас 7И р и м е р 1 О (контрольный). Композиция имеет тот же...
Полимерная композиция
Номер патента: 1730105
Опубликовано: 30.04.1992
Авторы: Барашков, Барштейн, Брюхнов, Григорьев, Гуськов, Кирилович, Князев, Мерзликина, Романова, Смирнова
МПК: C08K 13/02, C08L 27/06
Метки: композиция, полимерная
...композиции по примерам Состав и свойства компонентов Поливинилхлорид С10 О 100 1 ОО 1 ОО 1 ОЦ 10 О 1 ОО 1 ОО 35 35 28 15 15 18 ДОФ 30 18 37 18 20 Ддд15 ДОС 2,5 2,5 4 СКС К-Ф 2,5150,4 С 2,5 10 12 10 150,4 С 0,41 0,42 150,42 вел 0,41 0,42 0,40 Толщина пленки, ммРазрывная нагрузка,кг/смз в продольном направлении 382 366 355 375 372 370 в поперечном направлении 314 291 322 305 284 335 315 330 Относительное удлинение в продольном направлении 42,5 40,7 39,4 в поперечном направлении 66 2 69 5 65 4 62,8 64,2 60,0 30,4 32,5 29)3 -40 -40 -40 ьч 1 чч,67,6 65,3 61,4 69,1 68,7 66,6 29,8 -40 77,4 65,3 Слипаемость, кг/см 59,1 28,7 Индекс расплава,г/10 мин Иорозостойкость, С 25,1 30,7"40 Потенциал злектрического поля, кв 1,5 1,7 1,9 1,8 1,6...
Предыдущий патент: Композиция
Следующий патент: Полимерная композиция
Случайный патент: Многоканальный автокоррелятор
