Устройство для формирования сигналов кодирования участков магнитного носителя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

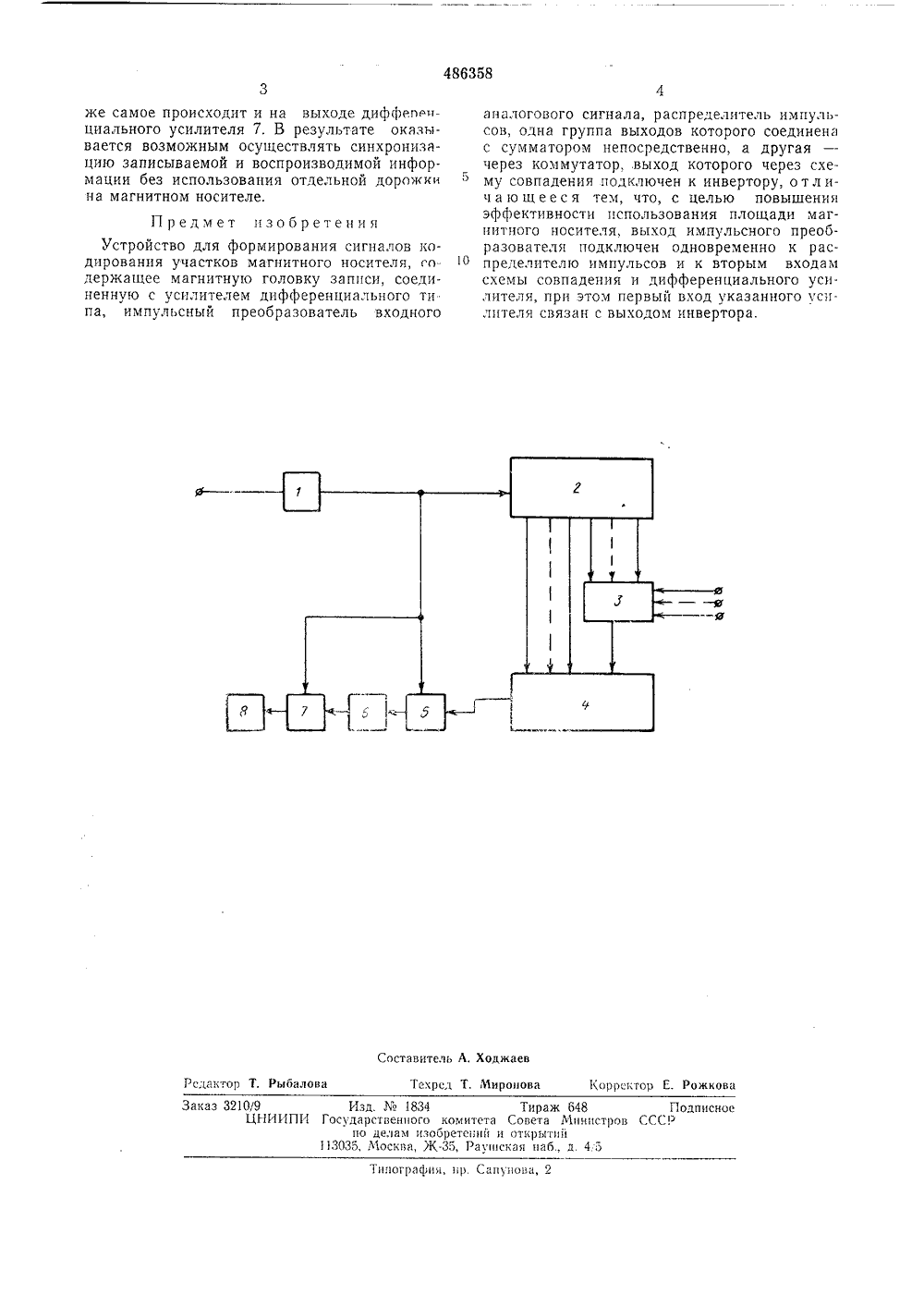

О 11 ИСАНИЕ ИЗОБРЕТЕНИЯ с 111 486358 Сеюз Сееетскнх Сециалистических Республик;и,ета Мили ад ССГРбретеиийий Опубликовано 30,09.75 Вюллстснь М 53) УДК 534,852(088.8 дела от та опубликования описацця 04.01,76(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИГНАЛ КОДИРОВАНИЯ УЧАСТКОВ МАГНИТНОГО НОСИТЕ прибороагнптной игналаминые сцг двиисеьно выбИзобретение относистроения, а именно кзаписи, в которой однинформации записыва бпалы, например, дляния магнитного цоси 1раиного объекта.Известны устройства магнитной записи, в том числе и магццтографы, у которых ца магнитном носителе для служебных сигналов выделяется отдельная дорожка записи. Но в этом случае оказывается, что эффективность использования площади носителя уменьшается на величину, определяемую количеством занимаемой его площади сигналами, це несущими непосредственно полезной информации.Цель изобретения - повышение эффективности исцользовяши цлоьцядц магнитного носителя.Это достигается благодаря тому, что в предлагаемом устройстве выход импульсного преооразователя входного аналогового сигцала подк,.почяется одновременно к распределителю импульсов и к вторым входам схемы сравнения и дифференциального усилителя, первый вход которого связан с выходом цнвертора.На чертеисе показана олок-схема устройства для формирования сигналов кодирования участков магнитного носителя. Импульсный преобразователь 1 входногоаналогового сигнала через распределитель 2 импульсов и коммутатор 3 подключен к сумматору 4. Последний через схему 5 совпаде ция, цнвертор 6 и дифференциальный усилитель 7 связан с мяпштцой головкой 8 записи, Импульсный преобразователь подключен к распределителю 2 импульсов, к схеме 5 совпадения ц к дифференциальному усилителю 7,Входной аналоговый сигнал преобразуетсяпо заданному закону в импульсную последовательность с помощью преобразователя 1.Эта последовательность, пройдя через распределитель импульсов, образует ца его выходах импульсную группу, структура которой определяется алгоритмом работы распределителя.Импульсы, снимаемые с выходов, соединенных непосредственно с коммутатором. образуют информативную часть кодовой импульсной 2 о группы. Импульсы же, снимаемые с выходов,соединенных цепосредствеццо с сумматором, образутот определитель начала кодовой импульсной группы, и по своему галорцтму онц отличаются от алгоритма информативной чаа 5 стп кодовых импульсных групп.Полученные ца выходе сумматора кодовыегруппы поступают на схему совпадения. ця другой вход которой поступают импульсы от преобразователя. Это позволяет повысить т 1 д 31 мехозащцщеццость устройства в целом. То486358 Составитель А. Ходжаев Редактор Т. Рыбалова Корректор Е. Рожкова Текрсд Т, Миронова Заказ 3210/9 Изд. М 1834 Тираж 648 Годписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытии 113035, Москва, Ж, Рауьпскан наб., д. 4,5Типографии, нр. Сапунова, 2 же самое происходит и на выходе диффелецциального усилителя 7, В результате оказывается возможным осуществлять синхронизацию записываемой и воспроизводимой информации без использования отдельной дорожки на магнитном носителе,Предмет изобретенияУстройство для формирования сигналов кодирования участков магнитного носителя, содержащее магнитную головку записи, соединенную с усилителем дифференциального ти па, импульсный преобразователь входного аналогового сигнала, распределитель импульсов, одна группа выходов которого соединена с сумматором непосредственно, а другая через коммутатор, выход которого через схему совпадения подключен к инвертору, о тл ич а ю щ е е с я тем, что, с целью повышения эффективности использования площади магнитного носителя, выход импульсного преобразователя подключен одновременно к распределителю импульсов и к вторым входам схемы совпадения и дифференциального усилителя, при этом первый вход указанного усилителя связан с выходом инвертора.
СмотретьЗаявка
1879254, 23.01.1973
ПРЕДПРИЯТИЕ ПЯ А-7332
КУПРИК БОРИС КИРИЛЛОВИЧ, МАСЮК ЮРИЙ ПЕТРОВИЧ
МПК / Метки
МПК: G11B 5/02
Метки: кодирования, магнитного, носителя, сигналов, участков, формирования
Опубликовано: 30.09.1975
Код ссылки
