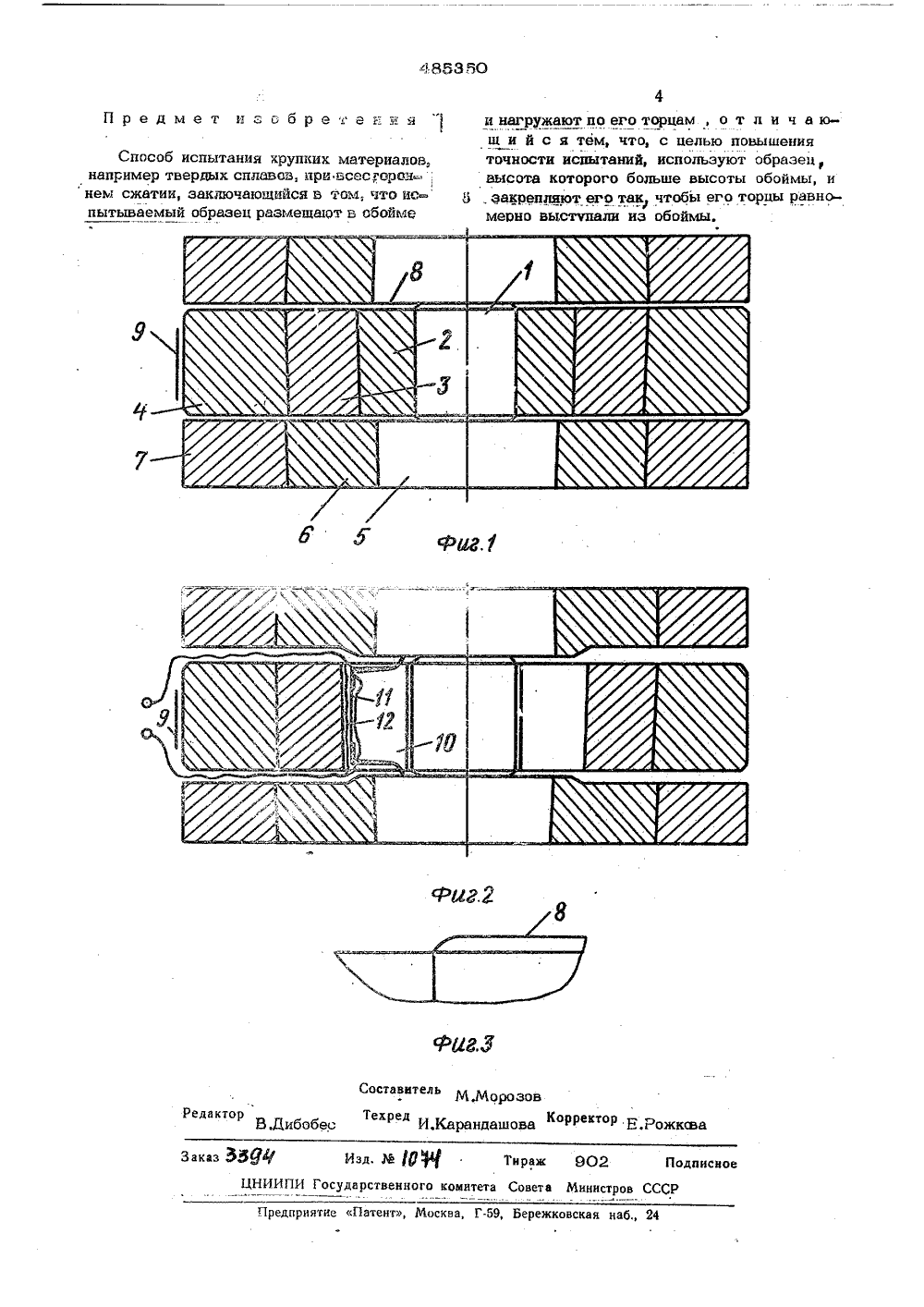

Способ испытаний хрупких материалов

Номер патента: 991238

Опубликовано: 23.01.1983

Автор: Слободин

МПК: G01N 3/08

Метки: двуконсольных, испытания, образцов, разрушению, сопротивление, хрупкому

...на соответствующих торцовых поверхностях 5 и б консолей 7 испытуемогообразца 9 с надрезом 10, винтовой нагружающий механйэм, выполненный в виде винта 11 с головкой 12, торец которой взаимодействует с поверхностью 3 пластины 2, и гайки 13, силоизмеритель 14, один торец 15 которого взаимодействует с торцом гай ки 13, и сферические опоры 16 и 17. Опора 16 установлена между торцом головки 12 винта 11 и поверхностью 3 пластины 2, а опора 17 - между торцом 18 силоизмерителя 14 и по верхностью 4 пластины 1Устройство работает следующимобразом.На торцовые поверхности 5 и б консолей 7 и 8 испытуемого образца 9 с надрезом 10 и трещиной 19 в вершине надреза 10. Устанавливают пластины 1 и 2 таким образом, что поверхности 3 и 4 пластины 1 и 2...

Номер патента: 394707

Опубликовано: 01.01.1973

Авторы: Гащенко, Гогоци, Радии

МПК: G01N 25/00

Метки: испытаниях, образцов, охладитель, термостойкость

...выполнен в виде сосуда 1 вформе цилиндра с жесткой стенкой, в которомзакреплены штуцера 2 и 3, предназначенныесоответственно для подвода и отвода охлаждающей воды. К торцовым частям сосуда 1 прикреплена внутренняя цилиндрическая резицсвая стенка 4. Для предохранения ее от возможных механических повреждений торцы сосуда 1 имеют шлифованные скругления 5, Эластичная стенка 4 соединяется с жестким сосудом 1 упругими кольцами б. Такое креплениеобеспечивает герметичность соединения и цеможет явиться источником механических повреисдецпй эластичной стенки.25 Полость 7 сосуда 1 по своим размерам достаточна для пропуска охлаждающей среды вколичестве, необходимом для отвода тепла,проходящего через образцы при испытаниях.Для предохранения...

Номер патента: 1395973

Опубликовано: 15.05.1988

Автор: Стариковский

МПК: G01N 3/04

Метки: захват, испытании, образцов, плоских, растяжение

...сво 9 можностью вращения. На направляющей 2 с помощью пластины 5 закрепленвит б, имеющий на концах резьбу одно о шага, нарезанную в противополож"20ны направлениях. В опорах 3 выполнены соответствующие резьбовые отверст я, Ка роликах 4 концентрично имус ановлены внутренняя 7 и наружная8 тулки. Втулка 7 выполнена из эластинного упругого материала, а втулка8в виде упругой гибкой оболочки.Захват работает следующим образои,Врашением винта б перемещают опорь 3 по направляющим 2 на расстояние( емного больше ширины образца) межд роликами 4 и устанавливают образ ц на ролики. Затем опоры 3 перем щают в обратном направлении док сания роликами 4 образца и нагружают образец перемещением траверсыс помощью тяги 1.При возрастании нагрузки ролики...

Номер патента: 358645

Опубликовано: 01.01.1972

Авторы: Быков, Кузнецов, Мании

МПК: G01N 11/00, G01N 3/08

Метки: испытании, крепления, образцов, растяжение

...об цов при испытании материалов на растяже содержащие удерживающие испытывае образец средства с тягами, взаимодейств щими с механизмом для нагружения, не воляют осуществить испытание вязкоупр жидкостей.Предлагаемое устроиство работает следующим образом,Устройство со снятой крышкой б заполняют испытуемой жидкостью, после чего завинчивают крышку б. Затем переворачивают устройство крышкой 5 вверх и вывинчивают из нее тягу 7. Далее крышка б ввинчивается в цилиндр 2, и испытуемая жидкосгь передавливается через центральное отверстие в верхнюю полость устройства между крышкой 5 и цилиндром 1.11 ри этом избыток испытуемой жидкости с находящимся в ней воздухом выдавливается через резьбовое отверстие под крючок в крьпнке 5, Затем...

Номер патента: 599189

Опубликовано: 25.03.1978

Авторы: Гагаев, Краснов

МПК: G01N 3/04

Метки: зажима, испытании, образцов, растяжение

...устройства,Это достигается темчто тяга со стороны разжимного конуса снабжена головкой,взаимодействующей с торцами рычагов,На фиг, 1 изображено устройство в рабочем положении, на фиг. 2 - то же в разжатом состоянии; на фиг, 3- разрез по А-Ана фиг. 1. Устройство содержит корпус 1, шарнирно закрепленные в нем на, осях 2 рычаги 3/с головками 4, аналогичными по форме пазу 5 испытываемого образца 6. К корпусу при. вернуты опорные штыри 7, Тяга 8 имеет головку 9, цилиндрическую 10 и коническую 11 поверхности. На тягу 8 навннчена гайка 12, Рычат и Э обжимаются браслетной пружиной 13,Устройство работает следующим образом.Тяга 8 навинчнвается в нижний захват машины (на чертеже не показан), Гайка 12 свинчивается с тяги до тех пор, пока рычаги 3 не...
