Система передачи сигналов

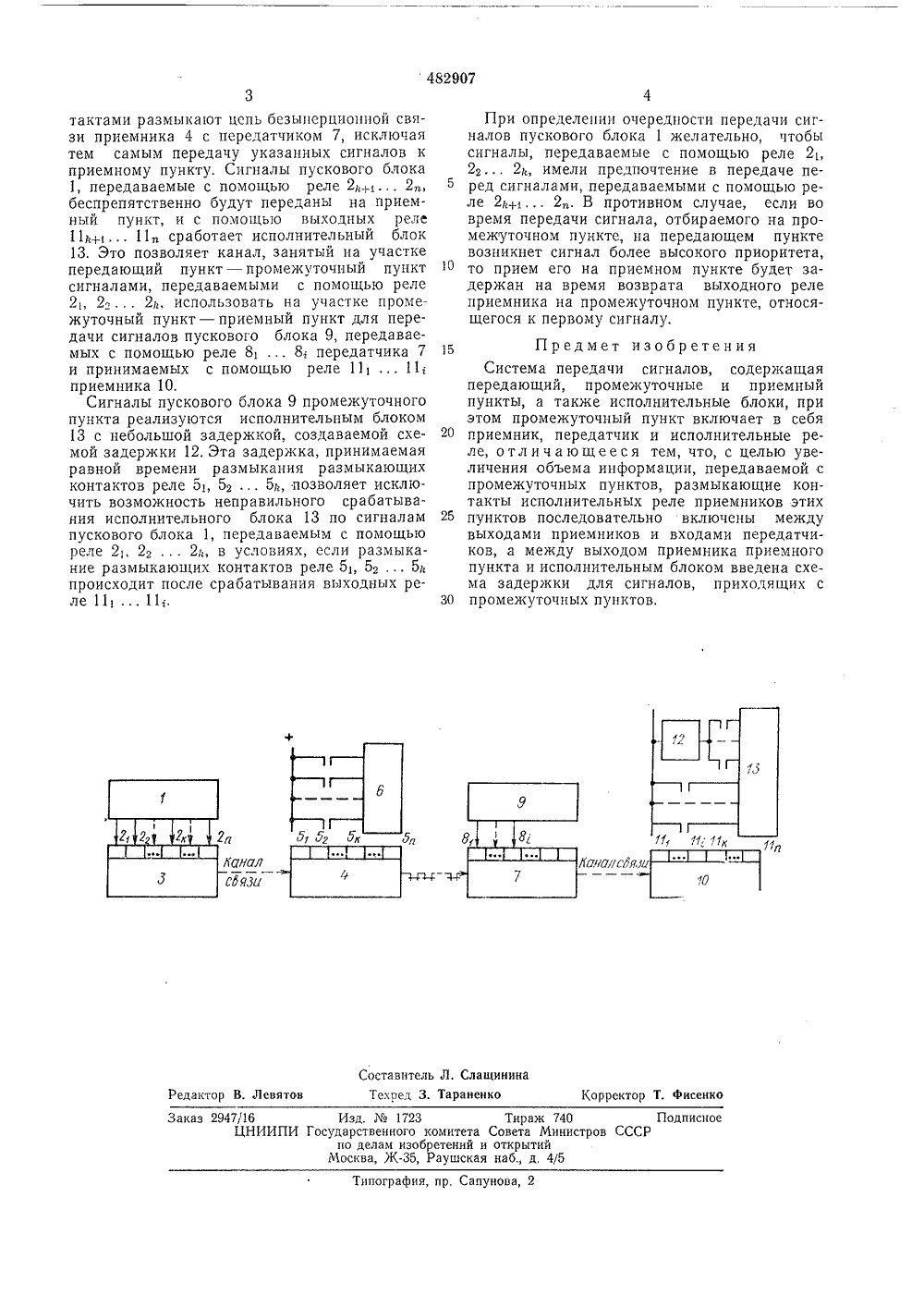

СПИИЗОБРЕТЕН ИЯ р 1 482907 Союз Советских Социалистических Республик(23) ПриоритетОпубликовано 30,08.75, Бюллетень32Дата опубликования описания 09.12.75 Государственный комите Совета Министров СССР по делам изобретений 53) УДК 621.391.3(088,8) ткрытий В. А. Гладышевюции Всесоюзный государстве исследовательский институт э и электрических сетей ый проектнргетических СИСТЕМА ПЕРЕДАЧИ СИГНАЛОВ Изобретение относится к телемеханике и высокочастотной связи и может использоваться при телепередаче сигналов релейной защиты по отдельным и независимым один от другого участкам тракта и сигналов противоаварийной автоматики транзитом.Известна система передачи сигналов, содержащая передающий, промежуточные и приемный пункты, а также исполнительные блоки, при этом промежуточный пункт включает в себя приемник, передатчик и исполнительные реле.Цель изобретения - увеличение объема информации, передаваемой с промежуточных пунктов, Для этого размыкающие контакты исполнительных реле приемников этих пунктов последовательно включены между выходами приемников и входами передатчиков, а между выходом приемника приемного пункта и исполнительным блоком введена схема задержки для сигналов, приходящих с промежуточных пунктов.На чертеже показана схема предлагаемого устройства.Система передачи сигналов содержит пусковой блок 1 на передающем пункте, выходы которого связаны с соответствующими реле управления 2 ь 2 з 2 2, передатчиком 3. С помощью канала связи передатчик 3 связан с приемником 4 промежуточного пункта, име(72) Автор изобретения(71) Заявитель Ордена Октябрьской Рево изыскательский и научно систеющим исполнительные реле 55 з55 Часть из этих реле 5 5 5 управляет с помощью их замыкающих контактов исполнительным блоком 6. Приемник 4 через последовательно включенные размыкающие контакты реле 51, 5 з 5 безынерционно связан с передатчиком 7 промежуточного пункта, исполнительные реле 818, которого связаны с пусковым блоком 9. Приемник 10 приемного пунк- О та связан с помощью канала связи с передатчиком 7. Выходные реле 1111 приемника 10 непосредственно, а выходные реле 11,11; приемника 10 через схему задержки 12 управляют с помощью их контактов исполни тельным блоком 13.Работает предлагаемая система следующимобразом.Пусковой блок 1 передающего пункта вырабатывает сигналы, одна часть которых долж на быть принята исполнительным блоком 6промежуточного пункта, а другая - исполнительным блоком 13 приемного пункта. При появлении сигналов пускового блока 1, которые должны быть реализованы исполнитель ным блоком 6, срабатывают реле управления2 ь 2 з2 передатчика 3 и соответствующие выходные реле 5 ь 5 з5 приемника 4, Последние с помощью замыкающих контактов обеспечивают срабатывание исполнительного 30 блока 6 и одновременно размыкающими кон.. к д ачалсЬ аиал Составитель Л. СлащининаРедактор В. Левятов Текред 3. Тараненко Корректор Т. фисен Изд.1723 Тираж И Государственного комитета Совета М по делам изобретений и открытии Москва, Ж, Раушская наб., д, аказ 2947/16ЦНИ 0 Подписноеистров СССР ипография, пр, Сапунова,тактами размыкают цспь безынерционной связи приемника 4 с передатчиком 7, исключая тем самым передачу указанных сигналов к приемному пункту. Сигналы пускового блока 1, передаваемые с помощью реле 2+ 2, беспрепятственно будут переданы на приемный пункт, и с помощью выходных реле 11 д+ 11, сработает исполнительный блок 13. Это позволяет канал, занятый на участке передающий пункт - промежуточный пункт сигналами, передаваемыми с помощью реле 2, 2 2 л, использовать на участке промежуточный пункт - приемный пункт для передачи сигналов пускового блока 9, передаваемых с помощью реле 818; передатчика 7 и принимаемых с помощью реле 11111; приемника 10.Сигналы пускового блока 9 промежуточного пункта реализуются исполнительным блоком 13 с небольшой задержкой, создаваемой схемой задержки 12. Эта задержка, принимаемая равной времени размыкания размыкающих контактов реле 51, 525, позволяет исключить возможность неправильного срабатывания исполнительного блока 13 по сигналам пускового блока 1, передаваемым с помощью реле 22 з2 а, в условиях, если размыкание размыкающих контактов реле 5 5 г . 5 происходит после срабатывания выходных реле 11111;. При определении очередности передачи сигналов пускового блока 1 желательно, чтобы сигналы, передаваемые с помощью реле 2 ь 2 г 2, имели предпочтение в передаче перед сигналами, передаваемыми с помощью реле 2 и 2,. В противном случае, если во время передачи сигнала, отбираемого на промежуточном пункте, на передающем пункте возникнет сигнал более высокого приоритета, 10 то прием его на приемном пункте будет задержан на время возврата выходного реле приемника на промежуточном пункте, относящегося к первому сигналу. 15 Предмет изобретенияСистема передачи сигналов, содержащаяпередающий, промежуточные и приемный пункты, а также исполнительные блоки, при этом промежуточный пункт включает в себя 20 приемник, передатчик и исполнительные реле, о тл и ч а ющее с я тем, что, с целью увеличения объема информации, передаваемой с промежуточных пунктов, размыкающие контакты исполнительных реле приемников этих 25 пунктов последовательно включены междувыходами приемников и входами передатчиков, а между выходом приемника приемного пункта и исполнительным блоком введена схема задержки для сигналов, приходящих с 30 промежуточных пунктов.
