Управляемый генератор линейно-изменяющегося напряжения

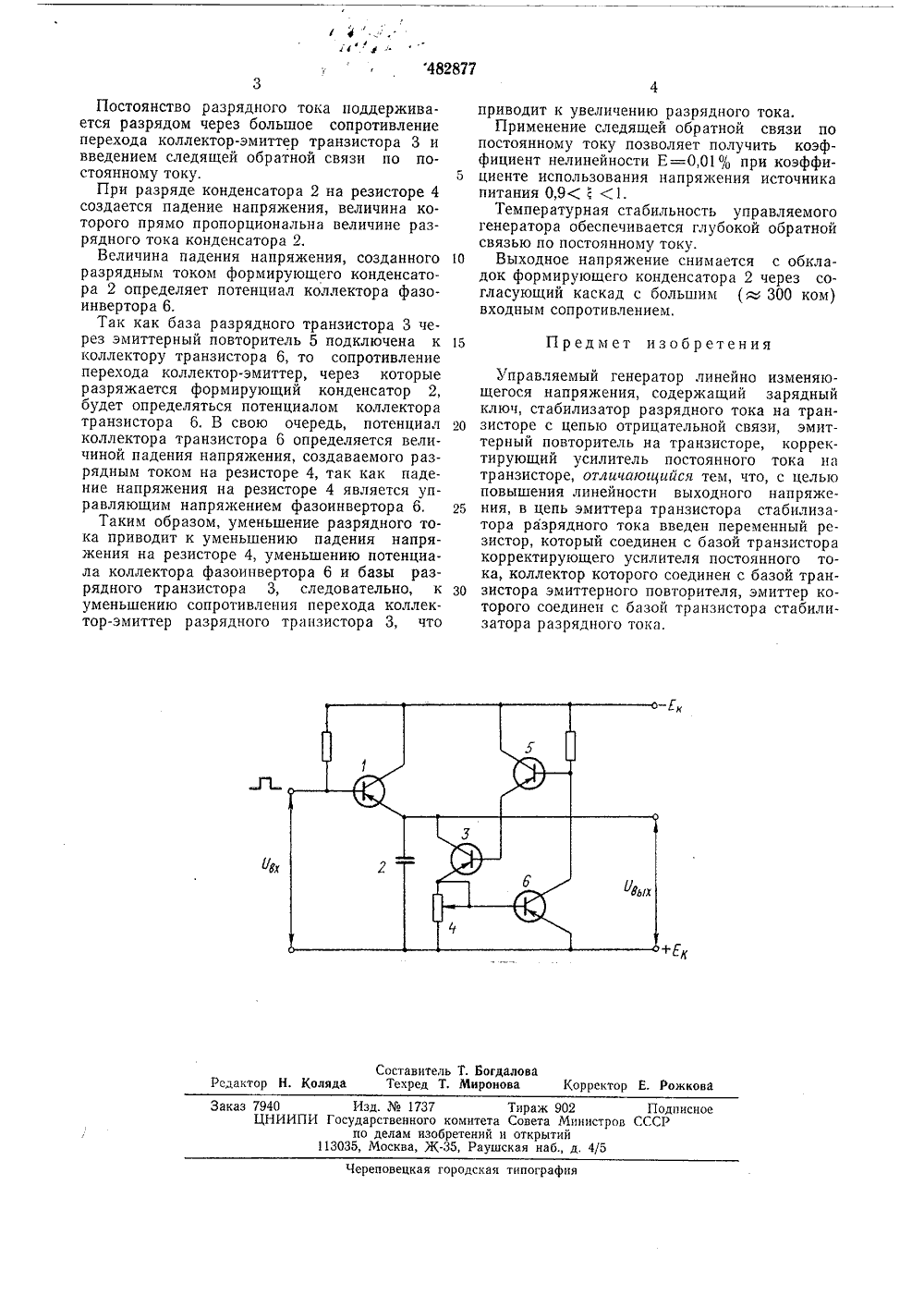

482877 ОП ИСАНИЕИЗОБРЕТЕН ИЯАВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(21-осуда рственный номитеСовета Министров СССРоо делам изобретенийи открытий(54) УПРАВЛЯЕМЫЙ ГЕНЕРАТОР ИНЕЙНО ИЗМЕНЯЮЩЕГОСЯ НАПРЯЖЕНИосится к области п ль неино Изобретение отн имспой техники.Известен управляемый генератор линейно.изменяющегося напряжения, содержащий зарядный ключ, стабилизатор разрядного токана транзисторе с цепью отрицательной связи,эмиттерный повторитель на транзисторе, корректирующий усилитель постоянного тока натранзисторе.Цель изобретения - повышение листи выходного напряжения.Для этого в цепь эмиттера транзистора стабилизатора разрядного тока введен переменный резистор, который соединен с базой транзистора корректирующего усилителя постоян-ного тока, коллектор которого соединен с базой транзистора эмиттерного повторителя,эмиттер которого соединен с базой транзистора стабилизатора разрядного тока,На чертеже представлена схема предлагаемого генератора.Он содержит зарядный р - и - р транзистор1, формирующий конденсатор 2, разрядныйр - и - р транзистор 3, резистор 4 эмиттерныйповторитель 5, фазоинвертор 6. 2Зарядный ключ на р - и - р транзисторе 1включен последовательно с конденсатором 2 вцепи эмиттера к разноименным шинам источника питания. Стабилизатор разрядного токасостоит из разрядного р - и - р транзистора 3 зо н цепи подачи напряжения следящей обратной связи.Коллектор разрядного транзистора 3 соединен с одной из обкладок конденсатора 2, подключенной к эмиттеру транзистора 1, эмиттер транзистора 3 через переменный резистор 4 подключен к положительной шине источника питания, а база транзистора 3 соединена с эмиттером повторителя 5, коллектор которого подключен к отрицательной шине источника питания, а базовый вывод транзистора 5 соединен с коллектором фазоинвертора 6,Эмиттерный повторитель 5 и фазоинвертор 6 выполнены на р - и - р транзисторах,База фазоинвертора 6 подключена к эмиттеру транзистора 3, коллектор к отрицательной шине источника питания, а эмиттер - к положительной шине источника питания,Генератор управляется подачей на базу зарядного транзистора 1 положительных импульсов.В отсутствие положительного импульса формирующий конденсатор 2 быстро заряжается почти до напряжения источника питания Е через транзистор 1.При поступлении на базу транзистора 1 положительного импульса транзистор закрывается на время, равное длительности импульса, и конденсатов 2 начинает разряжаться через транзистор 3 и резистор 4.482877 Ек Составитель Т. Богдаловасдактор Н. Коляда Текред Т, Миронова Корректор Е. Рожкова аказ 7940 Изд.1737 ЦНИИПИ Государственного комитет по делам изобретений 113035, Москва, Ж, РауТираж 902 Совета Министи открытий шская наб., д. 4/о ПодписноеСССР Череповецкая городская типографи Постоянство разрядного тока поддерживается разрядом через большое сопротивление перехода коллектор-эмиттер транзистора 3 и введением следящей обратной связи по постоянному току.При разряде конденсатора 2 на резисторе 4 создается падение напряжения, величина которого прямо пропорциональна величине разрядного тока конденсатора 2.Величина падения напряжения, созданного разрядным током формирующего конденсатора 2 определяет потенциал коллектора фазоинвертора 6.Так как база разрядного транзистора 3 через эмиттерный повторитель 5 подключена к коллектору транзистора 6, то сопротивление перехода коллектор-эмиттер, через которые разряжается формирующий конденсатор 2, будет определяться потенциалом коллектора транзистора 6. В свою очередь, потенциал коллектора транзистора 6 определяется величиной падения напряжения, создаваемого разрядным током на резисторе 4, так как падение напряжения на резисторе 4 является управляющим напряжением фазоинвертора 6.Таким образом, уменьшение разрядного тока приводит к уменьшению падения напряжения на резисторе 4, уменьшению потенциала коллектора фазоинвертора 6 и базы разрядного транзистора 3, следовательно, к уменьшению сопротивления перехода коллектор-эмиттер разрядного транзистора 3, что приводит к увеличению разрядного тока.Применение следящей обратной связи попостоянному току позволяет получить коэффициент нелинейности Е=0,01 при коэффи циенте использования напряжения источникапитания 0,91.Температурная стабильность управляемогогенератора обеспечивается глубокой обратнойсвязью по постоянному току.10 Выходное напряжение снимается с обкладок формирующего конденсатора 2 через согласующий каскад с большим ( 300 ком)входным сопротивлением. 15 Предмет изобретения Управляемый генератор линейно изменяющегося напряжения, содержащий зарядный ключ, стабилизатор разрядного тока на тран зисторе с цепью отрицательной связи, эмиттерный повторитель на транзисторе, корректирующий усилитель постоянного тока на транзисторе, отличающийся тем, что, с целью повышения линейности выходного напряже ния, в цепь эмиттера транзистора стабилизатора разрядного тока введен переменный резистор, который соединен с базой транзистора корректирующего усилителя постоянного тока, коллектор которого соединен с базой тран зистора эмиттерного повторителя, эмиттер которого соединен с базой транзистора стабилизатора разрядного тока.
