Дифференциальный манометр

Номер патента: 4819

Автор: Максимович

ZIP архив

Текст

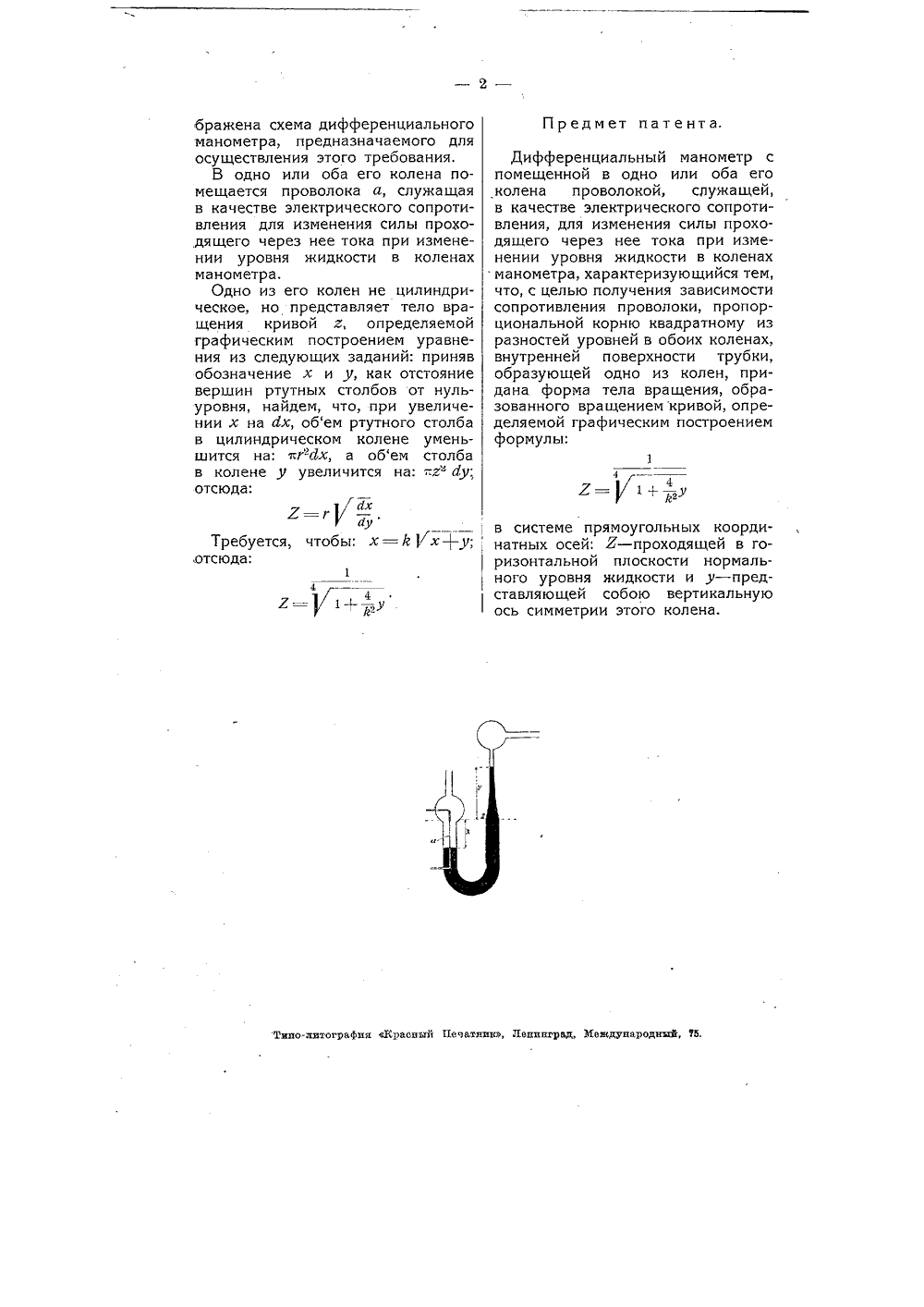

Класс 421, 12 До 4 Я 9 ПАТЕНТ НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ дифференциального манометра.(заяв. свид,3406), О выдаче патента опубликовано 31 марта 1928 года. Действие патента распространяется на 15 лет от 31 марта 1928 года.Существуют приборы для опреде-ления расхода пара, воды и проч.,основанные на измерении разности давлений в дифференциальном манометре, при чем задача конструктора заключается в том, чтобы связать изменение высот ртутного столба с регистрирующим аппаратом. В паромере Гальвакса связьэта - электрическая и осуществляется посредством серии металлических контактов, впаянных в стеклянную трубку манометра, Недостаток такой, конструкции заключается в том, что, показания регистрирующего аппарата меняются скачками, безотметки промежуточных положенийуровня ртути между соседними контактами. Кроме того, при впайке контактов в стекло, почти невозможно получить совершенно одинаковые изделия, а так как действие регистрирующего аппарата должно находиться в строгом соответствии с расстоянием между контактами, то замена поломанной трубки другой может нарушить всю регулировку. Целью предлагаемого дифференциального манометра является замена серии контактов одной проволокой большого сопротивления, протянутой в одном или обоих коленах манометра. Таким образом, сопротивление отрезка проволоки, не смоченного ртутью, будет точно следовать изменению высоты (или длины) ртутного столба, а в выборе материалов и размеров трубки конструктору представится широкий простор.Дальнейшее развитие основной идеи заключается в том, чтобы, в зависимости от конструкции регистрирующего аппарата, освободиться от пропорциональности между высотой ртутного столба и разностью уровней, пропорциональности, свойственной манометрам обыкновенного типа с прямыми цилиндрическими коленами.Предположим, что требуется, чтобы длина отрезка проволоки была пропорциональна корню квадратному из разности уровней, как это часто встречается по формуле Цейнера-Навье. На чертеже изо бражена схема дифференциального манометра, предназначаемого для осуществления этого требования,В одно или оба его колена помещается проволока а, служащая в качестве электрического сопротивления для изменения силы проходящего через нее тока при изменении уровня жидкости в коленах манометра.Одно из его колен не цилиндрическое, но представляет тело вращения кривой г, определяемой графическим построением уравнения из следующих заданий: приняв обозначение х и у, как отстояние вершин ртутных столбов от нуль- уровня, найдем, что, при увеличении х на Ых, обем ртутного столба в цилиндрическом колене уменьшится на: нг 2 дх, а обем столба в колене у увеличится на: - .Р Фу; отсюда:2 =г/Требуется, чтобы: х = А 1 х+у;отсюда: 44 Предмет патента.Дифференциальный манометр с помещенной в одно или оба его колена проволокой, служащей, в качестве электрического сопротивления, для изменения силы проходящего через нее тока при изменении уровня жидкости в коленах манометра, характеризующийся тем, что, с целью получения зависимости сопротивления проволоки, пропорциональной корню квадратному из разностей уровней в обоих коленах, внутренней поверхности трубки, образующей одно из колен, придана форма тела вращения, образованного вращением кривой, определяемой графическим построением формулы:11+ уув системе прямоугольных координатных осей: Я - проходящей в горизонтальной плоскости нормального уровня жидкости и у - представляющей собою вертикальную ось симметрии этого колена.

Смотреть

Заявка

3406, 01.07.1925

Максимович С. О

МПК / Метки

МПК: G01L 13/04, G01L 13/06

Метки: дифференциальный, манометр

Опубликовано: 31.03.1928
