Способ изготовления термодебитометрических датчиков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

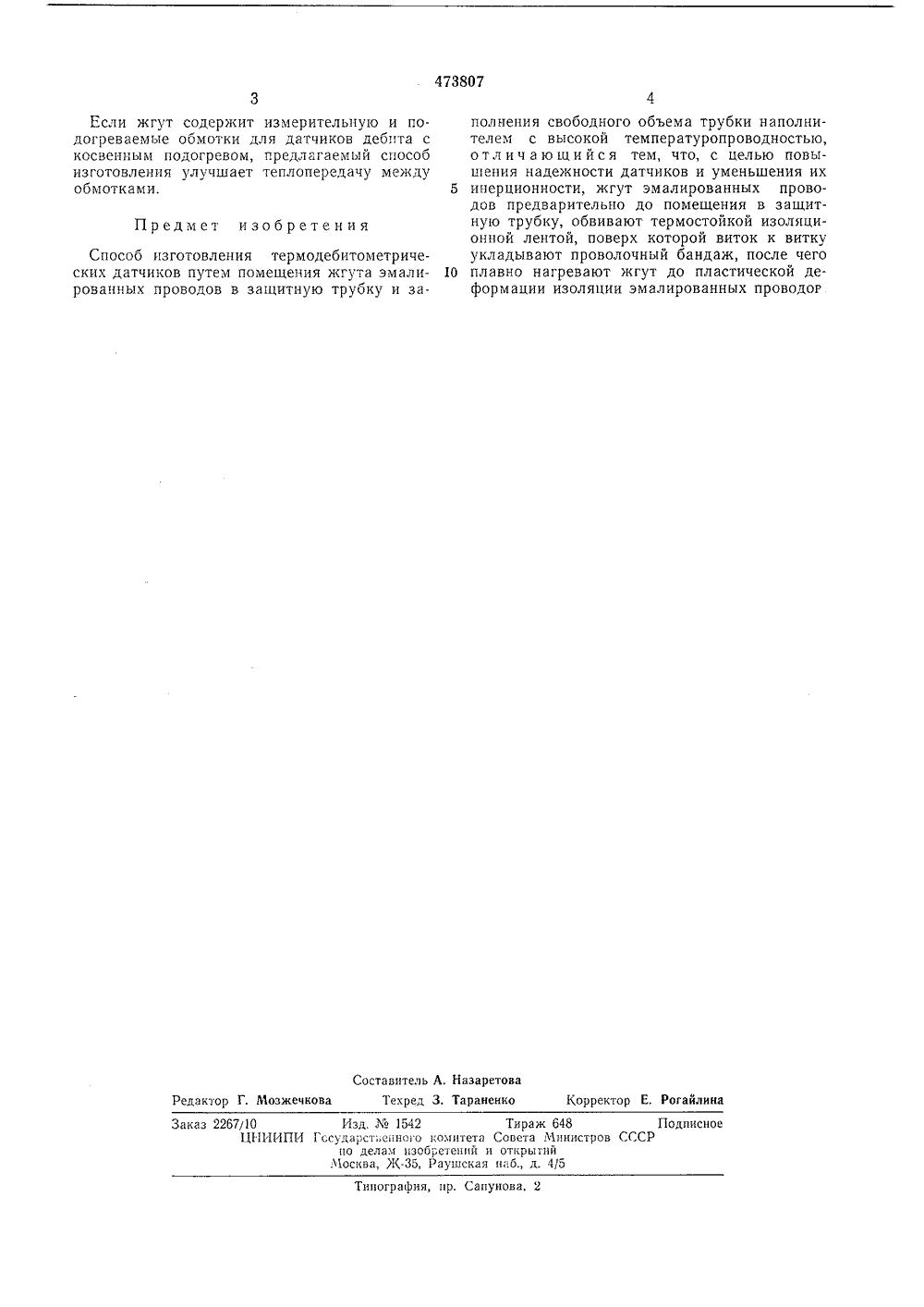

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУпц 473807 Союа Советских Социалистических Республик(22) Заявлено 27.05,71 (21) 166с присоединением заявки М (23) ПриоритетОпубликовано 14.06.75, Бюллет Дата опубликования описания 51) л. Е 21 Ь 47/10 Государственный коми ета Министров СССР(088.8) ьло делам иаобретен и открытий 2.09.7(72) Авторы изобретения А,ович, Н. М. Парховнюк, Н. В. Сулима, Н, П, Савченко и А. А. Филаткин 71) Заявитель пно-конструкторское бюро ге треста Бурма(54) СПОСОБ ИЗГОТОВЕРМОДЕБИТОМЕТРИЧЕСКИ ИЯАТЧИ К столько, чтобы под воздействием сил развивающихся в жгуте от расширения эмалиевого покрытия и металла провода произошла пластическая деформация эмалневой изоляции провода, в результате чего устраняются точечные повреждения изоляции, заполняются пустоты между проводами жгута, а после охлаждения жгута он сохраняет новое конструктивное состояние.Изоляционные свойства эмалиевого покрытия проводов, изготовленного таким способом измерительного элемента удовлетворяют требованиям сопротивления изоляции и не ухудшаются после помещения измерительного элемента в защитную трубку в бандаже. Оставшееся в защитной трубке свободное пространство заполняют наполнителем, обеспечивающим требуемую температуропередачу от защитной трубки к измерительному элементу. Измерительнып элемент за счет максимального заполнения его сечения материалом эмалированных проводов с устранением пустот в сечении обеспечивает улучшение температуро передачи в нем, снижение габаритов и тепловой инерционности. Кроме того, такое выполнение измерительного элемента уменьшает перегревы центральной части жгута и повышает срок службы и механическую надеж ность датчика,Изобретение относится к способу изготовления датчиков для измерения температуры и скорости потока флюида, в частности к датчикам, применяемым в промысловой геофизике для измерения в скважинах температуры и дебита по принципу термоанемометра.Известны способы изготовления термодебитометрических датчиков путем помещения жгута эмалированных проводов в заяимную трубку и заполнения свободного объема трубки наполнителем с высокой температуропроводностью.Цель изобретения - повышение надеяности и уменьшение их инерционности. Для этого жгут эмалированных проводов в предлагаемом датчике предварительно до помещения в защитную трубку обвивают термостойкой изоляционной лентой, поверх которой виток к витку укладывают проволочный бандаж. Затем плавно нагревают жгут до пластической деформации изоляции эмалированных проводов.По предлагаемому способу изготовления датчиков для измерения температуры и дебита жгут эмалированных проводов требуемого сечения обвивают тонкой термостойкой изоляционной лентой, поверх которой перпендикулярно оси жгута виток к витку накладывают проволочный бандаж, После этого жгут помещают в термокамеру и нагревают нафизического приборостроени ремонт473807 Предмет изобретения Составитель А. Назаретова Редактор Г. Мозжечкова Техред 3, Тараненко Корректор Е. РогайлинаЗаказ 2267/10 Изд. М 1542 Тираж 648 Подписное Ц 11 ИИПИ Гссударст; енного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раугдская наб., д. 4/5Типография, пр, Сапунова, 2 Если жгут содержит измерительную и подогреваемые обмотки для датчиков дебита с косвенным подогревом, предлагаемый способ изготовления улучшает теплопередачу между обмотками. Способ изготовления термодебитометрических датчиков путем помещения жгута эмалированных проводов в защитную трубку и заполнения свободного объема трубки наполнителем с высокой температуропроводностью, отличающийся тем, что, с целью повышения надежности датчиков и уменьшения их 5 инерционности, жгут эмалированных проводов предварительно до помещения в защитную трубку, обвивают термостойкой изоляционной лентой, поверх которой виток к витку укладывают проволочный бандаж, после чего 10 плавно нагревают жгут до пластической деформации изоляции эмалированных проводог
СмотретьЗаявка
1663213, 27.05.1971
ОПЫТНО-КОНСТРУКТОРСКОЕ БЮРО ГЕОФИЗИЧЕСКОГО ПРИБОРОСТРОЕНИЯ ТРЕСТА "БУРМАШРЕМОНТ"
АРКОВИЧ АНАТОЛИЙ ПЕРЦЕВИЧ, ПАРХОВНЮК НИКОЛАЙ МИРОНОВИЧ, СУЛИМА НИКОЛАЙ ВАСИЛЬЕВИЧ, САВЧЕНКО НИКОЛАЙ ПАВЛОВИЧ, ФИЛАТКИН АЛЕКСАНДР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: E21B 47/10
Метки: датчиков, термодебитометрических
Опубликовано: 15.06.1975
Код ссылки
<a href="https://patents.su/2-473807-sposob-izgotovleniya-termodebitometricheskikh-datchikov.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления термодебитометрических датчиков</a>
Способмаркировки проводов при изготовлении жгутов и электрических катушек
Номер патента: 584377
Опубликовано: 15.12.1977
Авторы: Вольвак, Паштала, Чучунов
МПК: H02G 1/00
Метки: жгутов, изготовлении, катушек, проводов, способмаркировки, электрических
...высокой производительности труда,С целью повышения производительности труда, по предлагаемому способу каждый провод вводят в отверстия двух одинаково ориентированных технологических распределителей и перемещают один из распределителей на противоположный конец жгута.5 На фиг. 1 изображен процесс изготовленияжгутов, электрических катушек; на фиг. 2 - конструкция распределителей; на фиг. 3 - расположение распределителей на электрической катушке.0 Способ маркировки проводов при изготовлении жгутов и электрических катушек осуществляется следующим образом.На конец многожильного жгута, идущегоот основных барабанов 1, надевают два оди наково ориентированных технологическихраспределителя 2 и 3, выполненных, например, в виде пластины с...
