Имитатор курсо-глиссадных посадочных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

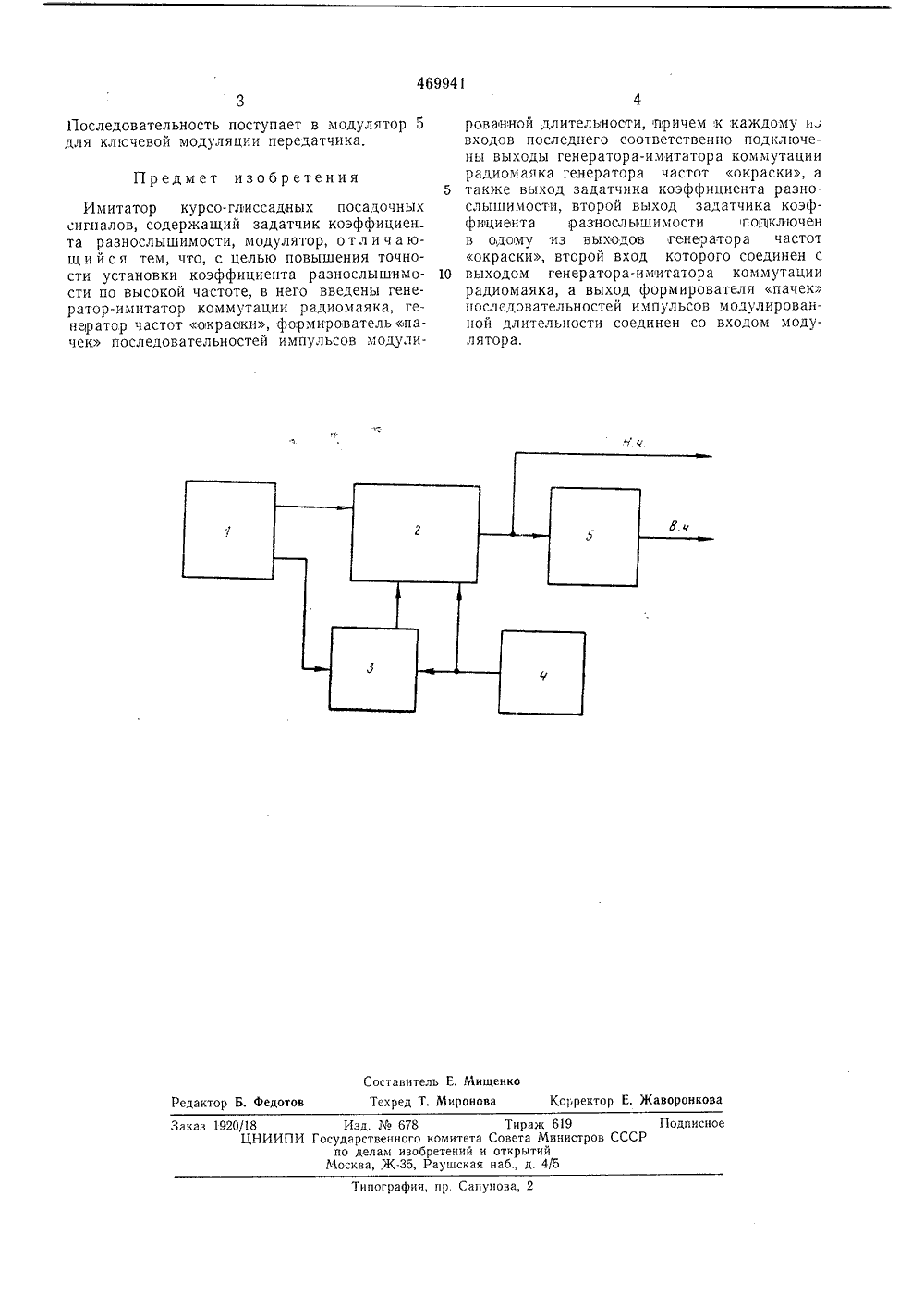

Союз Советских Социалистических РеспубликДополнительное к а вид(22) Заявлено 09.11 21) 1844592/ М. Кл, 6 01 з 740 си Ле присоединением заяв Государственный комите Совета Министров СССР ло делам изобретенийи открытий(088.8) Авторыизобретения А. Пахолко Сел ьски 1 альцев, Е. П. Мищенко и(54) ИМИТАТО СО-ГЛИССАДНЫХ ПОСАДОЧСИГНАЛОВ Имитатор применяется в ближнеи навигации летательных аппаратов в качестве конт рольной и поверочной аппаратуры систем инструментальной посадки ЛА.Известен имитатор курсо-глиссадных посадочных сигналов, содержащий задатчик коэффициента разнослышимости и модулятор,Однако относительно низкие стабильности и точность заданного коэффициента разнослышимости на выходе ВЧ генератора в силу нелинейности модуляционной характеристики ВЧ генератора и возможность установки только фиксированного значения коэффициента разнослышимости сужают границы применясмост и црототипа.Цель изобретения - повышение точности установки коэффициента разнослышимости по высокой частоте.Предлагаемый имитатор отличается тем, что в него введены генератор-:имитатор комму. тации радиомаяка, генератор частот окраски, формирователь пачек последовательностей импульсов модулированной длительности, причем к каждому из входов последнего соответствено подключены выходы генератора-имитатора коммутации радиомаяка, генератора частот окраски, а также выход задатчика коэффициента разнослышимости; вто рой выход задатчика коэффициента разнослышимости подключен к одному из входов генератора частот окраски, второи вход которого соединен с выходом генератора- имитатора коммутации радиомаяка, а выход формирователя пачек последовательностей 5 импульсов модулированной длительности соединец со входом модулятора.Структурная схема имитатора приведенана чертеже.Выходы задатчцка коэффициента разнослы шимости 1 подключены к формирователю пачек 2 и к генератору частот окраски 3, второй вход которого соединен с выходом генератора-имитатора коммутации 4, а выход - со вторым входом формирователя 2. Третий 15 вход формирователя 2 подключен к выходугенератора 4, а выход - ко входу модулятора 5.Модулятор работает следующим образом.Заданная величина коэффициента разнослы шимости и знак поступают на входы формирователя пачек 2 и генератора окраскц 3, Генератор-имитатор коммутации 4 и знак коэффициента разцоолышимостц управляют синхронизацией определенной частоты окрас кц с данным,полупериодом коммутации.В завцси., ости от поступившего коэффициента разносльшимости на вход формирователя пачек 2 ца его выходе образуется последовательность с определенными длительностями ЗО импульсов. которые управляются по ширине.469941 Предмет изобретения Составитель Е, Мищенко Корректор Е. Жаворонкова Техред Т. Миронова Редактор Б, федотов Заказ 1920/18 Изд.678 Тираж 619 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж.36, Раушская наб., д. 4/6Типография, пр. Сапунова, 2 3Последовательность поступает в модулятор 5для ключевой модуляции передатчика. Имитатор курсо-глиссадных посадочных сигналов, содержащий задатчик коэффициен та разнослышимости, модулятор, о т л и ч а ющи й ся тем, что, с целью повышения точности установки коэффициента разнослышимо сти по высокой частоте, в него введены генератор-имитатор коммутации радиомаяка, генератор частот окраски, формировательпачек последовательностей импульсов модулироваиной длителыности, причем к каждому и. входов последнего соответственно подключены выходы генератора-имитатора коммутации радиомаяка генератора частот окраски, а также выход задатчика коэффициента разно- слышимости, второй выход задатчика коэффициента разнослышимости подключен в одоиу из выходов генератора частот окраски, второй вход которого соединен с выходом генератора-имитатора коммутации радиомаяка, а выход формирователя пачек последовательностей импульсов модулированной длительности соединен со входом модулятора.
СмотретьЗаявка
1844592, 09.11.1972
ПРЕДПРИЯТИЕ ПЯ В-2749
ПАХОЛКОВ ГЕОРГИЙ АЛЕКСАНДРОВИЧ, МАЛЬЦЕВ ВАСИЛИЙ ЯКИМОВИЧ, МИЩЕНКО ЕВГЕНИЙ ПЕТРОВИЧ, СЕЛЬСКИЙ ВЛАДИМИР ЛЕОНИДОВИЧ
МПК / Метки
МПК: G01S 7/40
Метки: имитатор, курсо-глиссадных, посадочных, сигналов
Опубликовано: 05.05.1975
Код ссылки
