Способ регулирования уровня кварцевого расплава
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

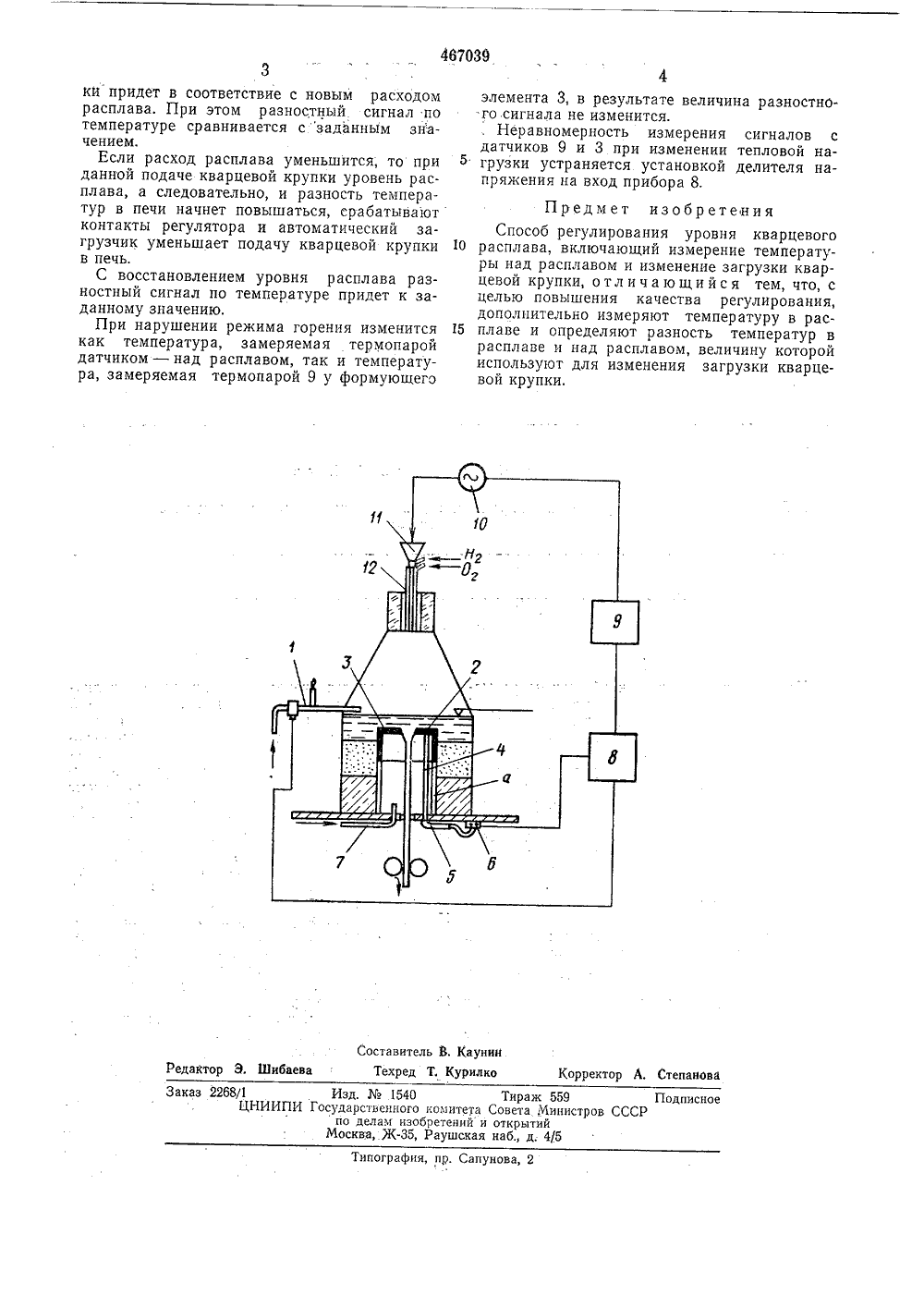

О П И С А Н И Е (11) 467039ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик) М 1963774 29 ки присоединением з осударстввнный комите овета Министров СССР ло делам изобретенийи открытий) СПОСОБ РЕГУЛИРОВАНИЯ УРОВНЯ КВАРЦЕВОГО РАСПЛАВАявляется тва регуратуры в сплавомниевыми Изобретение относится к области непрерыв. ной выработки кварцевых стержней или труб и предназначено для точного измерения и регулирования уровня кварцевого расплава в кварцеплавильных печах.Известен способ регулирования уровня кварцевого расплава, включающий измерение температуры над расплавом и измерение загрузки кварцевой крупки,Недостатком известного способанизкая точность измерения и качеслирования из-за отклонений темпезоне загрузки.Поставленная цель достигается тем, что дополнительно измеряют температуру в расплаве и определяют разность температур в расплаве и над расплавом, величину которой используют для изменения загрузки кварцевой крупки.На чертеже показана схема устройства для осуществления способа.Температура в расплаве и над ра контролируется двумя вольфрам-ре термопарами.Рабочий конец термопары 1 с защитным устройством установлен над поверхностью кварцевого расплава. Спай второй термопары 2 закреплен на поверхности формующего элемента 3. Термоэлектроды 4 проходят вблизи внутренней стенки выработочного канала а и подводятся через изоляционную двухканальную трубку 5 к зажимам 6. Причем спай этой термопары защищается от окисления кварцевым расплавом, термоэлектроды - водородом, заполняющим постоянно выработочный канал по трубке 7. Термопары присоединяются к вторичному прибору. 8 по схеме встречного включения. Разностный сигнал передается на вход регулирующего прибора 9, 10 который через блок коммутации воздействуетна автоматический загрузчик 1 О кварцевой крупки. Кварцевая крупка определенными дозами через загрузочную воронку 11, размещенную в горелке 12, поступает в печь.15 Измерение и регулирование уровня достигается тем, что подачу кварцевой крупки осуществляют в зависимости от колебания разности температур. Задатчик регулирующего прибора 9 устанавливают на заданную раз ность температур.Если, например, в связи с увеличением производительности печи (расхода расплава) уровень печи начнет падать, то за счет теплопроводности увеличится температура у фор мующего элемента 3, а следовательно, уменьшится разность температур, срабатывают контакты регулятора 9 и автоматический загрузчик 10 увеличит подачу кварцевой крупки в печь. Благодаря этому уровень расплава 30 восстановится, новый приход кварцевой круп467039 Составитель В, Каунинактор Э. Шибаева Техред Т, Курилко Корректор А. Степанов Тираж 559Совета Министрооткрытийнаб д 4/5 Заказ 2268/1ЦНИИПИ Изд.1540осударственного комитетпо делам изобретений Москва,.Ж, Раушска писно Типография, пр. Сапунова 3ки придет в соответствие с новым расходом расплава. При этом разностный сигнал по температуре сравнивается с заданным значением.Если расход расплава уменьшится; то при данной подаче кварцевой крупки уровень расплава, а следовательно, и разность температур в печи начнет повышаться, срабатывают контакты регулятора и автоматический загрузчик уменьшает подачу кварцевой крупки в печь.С восстановлением уровня расплава разностный сигнал по температуре придет к заданному значению.При нарушении режима горения изменится как температура, замеряемая термопарой датчиком - над расплавом, так и температура, замеряемая термопарой 9 у формующего элемента 3, в результате величина разностно"го сигнала не изменится.Неравномерность измерения сигналов с датчиков 9 и 3 при изменении тепловой нагрузки устраняется установкой делителя напряжения на вход прибора 8. Предмет изобретенияСпособ регулирования уровня кварцевого 10 расплава, включающий измерение температуры над расплавом и изменение загрузки кварцевой крупки, отличающийся тем, что, с целью повышения качества регулирования, дополнительно измеряют температуру в рас плаве и определяют разность температур врасплаве и над расплавом, величину которой используют для изменения загрузки кварцевой крупки.
