Дифференциальный микроинъектор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

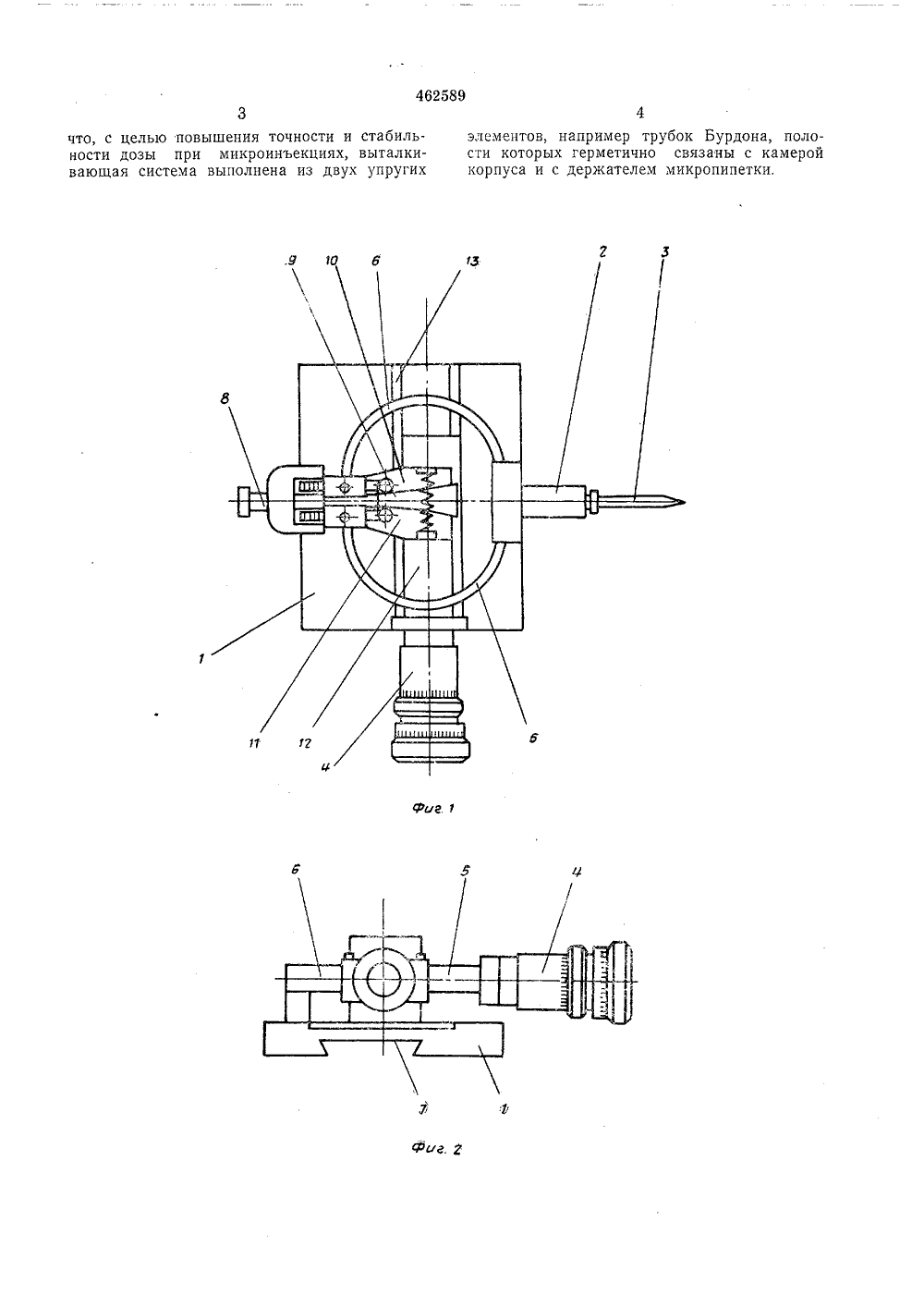

рисоединением Государственный комите Совета Министров ССС 2) ПриоритетОпубликовано 05.03,7 ллетень9 ло делам изобретени и открытий Дата опубликования описания 30.06 2) Авторы изобретен Е. Г. Иванов и А. М, Хохловециальное конструкторское бюро биологического приборостроенийАН СССР аявител) ДИФФЕРЕНЦИАЛЬНЫЙ МИКРОИНЪЕКТО полос ги которых ой корпуса 1 и с мет и ретения Дифференциальный жащий корпус с камепипетки, выталкивающ ЗО мом перемещения, о микроинъектор, содер рой, держатель щикроую систему с механиз тличающийся тем,Изобретение относится к медицинской технике, преимущественно к электрофизиологической аппаратуре.Известен дифференциальный поршневой микроинъектор, содержащий корпус с камерой, держатель микропипетки, выталкивающую (или всасывающую) поршневую систему, состоящую из дифференциальных поршней, жестко связанных между собой рамой, и привода поршней, в качестве которого используется механизм микрометра. Однако такой микроинъектор не обеспечивает высокой точности и стабильности дозы при микроиньекциях.Целью изобретения является повышение точности и стабильности дозы при микроиньекциях. Для этого выталкивающая система предлагаемого микроинъектора выполнена из двух упругих элементов, например трубок Бурдона, полости которых герметично связаны с камерой корпуса и с держателем микро- пипетки.На фиг. 1 схематически изображен описываемый микроинъектор, вид сверху; на фиг. 2 - то же, вид сбоку.Микроинъектор содержит корпус 1 с камерой, держатель 2 микропипетки 3, выталкивающую систему с механизмом 4 перемещения. Выталкивающая система выполнена из двух упругих элементов 5 и 6, например трубок Бурдона, внутренниегерметично связаны с камердержателем 2 пипетки.Устройство работает следующим образом.5 Заполненный и подготовленный микроинъектор устанавливают на микроманипулятор с помощью направляющей 7, расположенной на корпусе 1, а при помощи микроманипулятора микропипетки вводят в рабочую зону микро- О скопа, где располагается объект для микроинъекции. Поворачивая винт 8 посредством контура 9, одновременно разводят элементы 5 и 6 с кронштейнами 10 и 1 до появления капли жидкости на конце микропипетки 3.5 Микропипетку вводят в объект микроинъекции, и дальнейший процесс микроинъекции регулируют микровинтом механизма 4 перемещения. При вращении микровинта перемещение ползуна 12 в направляющих 13 преоб- О разуется в дифференциальное перемещениеэлементов 5 и 6 через кронштейны 10 и 11.Отсчет дозы производится .по шкале микро- винта.462589 7 г что, с целью повышения точности и стабильности дозы при микроинъекциях, выталкивающая система выполнена из двух упругих элементов, например трубок Бурдона, полости которых герметично связаны с камерой корпуса и с держателем микропипетки,
СмотретьЗаявка
1794264, 01.06.1972
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО БИОЛОГИЧЕСКОГО ПРИБОРОСТРОЕНИЯ АН СССР
ИВАНОВ ЕВГЕНИЙ ГРИГОРЬЕВИЧ, ХОХЛОВ АНАТОЛИЙ МТВЕЕВИЧ
МПК / Метки
МПК: A61M 5/20
Метки: дифференциальный, микроинъектор
Опубликовано: 05.03.1975
Код ссылки
<a href="https://patents.su/2-462589-differencialnyjj-mikroinektor.html" target="_blank" rel="follow" title="База патентов СССР">Дифференциальный микроинъектор</a>
