Устройство для отключения генераторов станции на заданную суммарную мощность

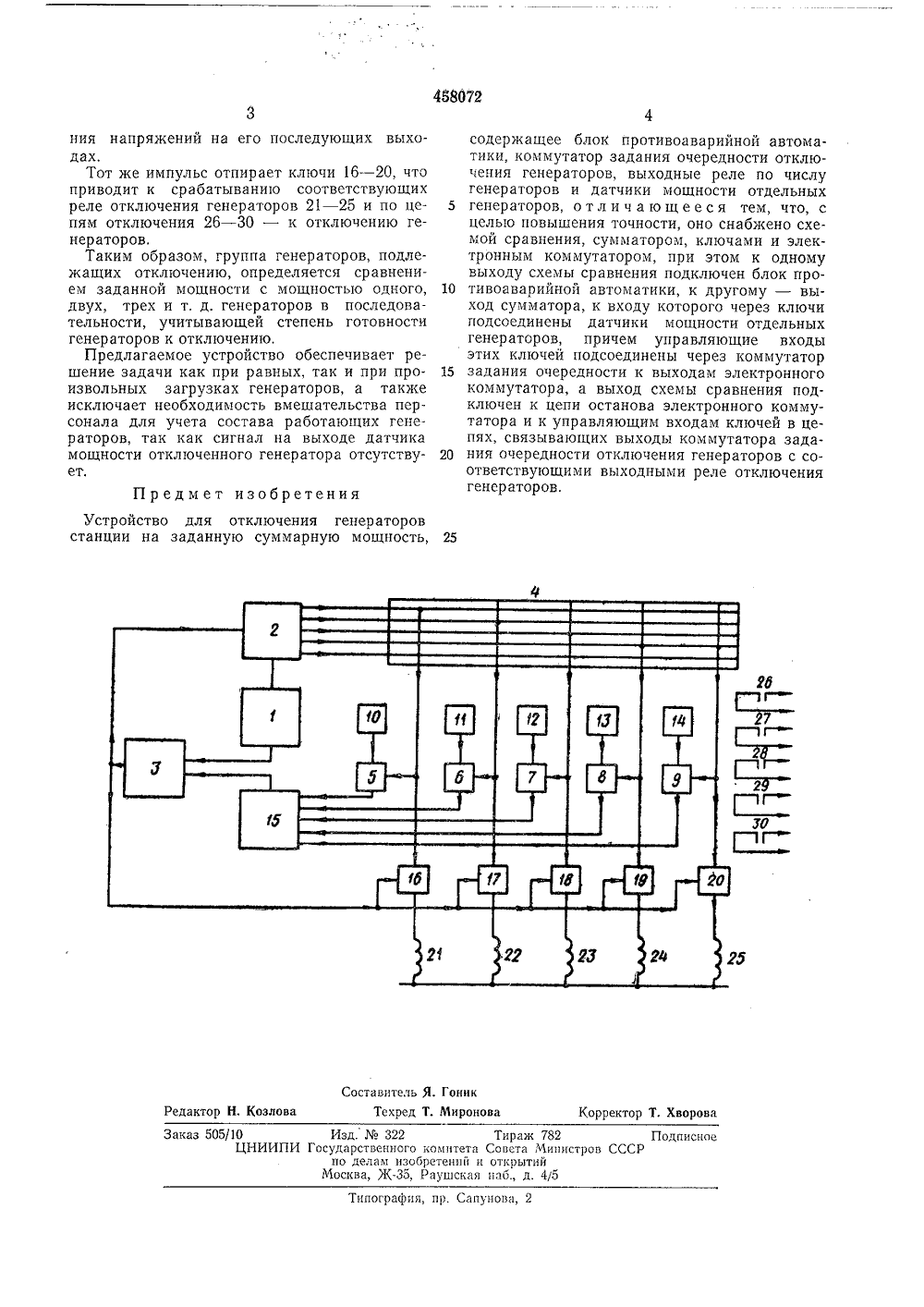

О П И С А Н И Е (и) 458072ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик. Кл. Н 021 3/24Н 02) 13/00 Государственный комитет Совета Министров СССР1) Заявитель 54) УСТРОЙСТВО ДЛЯ ОТКЛЮЧЕНИЯ ГЕНЕРАТОРОВ СТАНЦИИ НА ЗАДАННУЮ СУММАРНУЮ МОЩНОСТЪми еле отключения Устройство относится к противоаварийной автоматике энергосистем.Известное устройство для отключения генераторов станции на заданную мощность, содержащее блок противоаварийной автомати ки, коммутатор задания очередности отключения генераторов и датчики мощности отдельных генераторов и выходные реле по числу генераторов, характеризуется значительными погрешностями из-за невозможности использо вания в качестве преобразуемых величин непрерывного сигнала и требует оперативного вмешательства персонала для учета состава и загрузки работающих генераторов.Для повышения точности предлагаемое уст ройство снабжено схемой сравнения, сумматором, ключами и электронным коммутатором, при этом к одному выходу схемы сравнения подключен блок противоаварийной автоматики, к другому - выход сумматора, к 20 входу которого, в свою очередь, через ключи подсоединены датчики мощности отдельных генераторов, причем управляющие входы этих ключей подсоединены через коммутатор задания очередности к выходам электронного ком мутатора, а выход схемы сравнения подключен к цепи останова электронного коммутатора и к управляющим входам ключей в цепях, связывающих выходы коммутатора задания очередности отключения генераторов с соот ветствующими выходи ь ргенераторов.На чертеже изображена блок-схема предлагаемого устройства для отключения генераторов станции на заданную суммарную мощность.При возникновении в энергосистеме аварийной ситуации, требующей отключения генераторов станции, срабатывает блок 1 противо- аварийной автоматики, определяющий величину мощности, на которую должна быть разгружена станция.Действие этого устройства обеспечивает запуск электронного коммутатора 2 и подачу напряжения, пропорционального заданнои мощности, на один из входов схемы сравнения 3. Работа электронного коммутатора сопровождается последовательным появлением напряжений на его выходах, Напряжение от электронного коммутатора подается на ручной коммутатор 4 задания очередности отключения генераторов, и в установленной очередности происходит отпирание ключей 5 - 9 и передача напряжений от датчиков 10 - 14 мощности генераторов на сумматор 15,При достижении напряжением на выходе сумматора величины, соответствующей заданной мощности, срабатывает схема сравнения 3, выходной импульс которой останавливает коммутатор 2, исключая тем самым появле458072 Предмет изобретения 25 Составитель Я. Гоникедактор Н. Козлова Техред Т. Миронова Корректор Т. Хворова Изд.322 И Государственного комитета по дела н изо вретенп й и Москва, Ж-З 5, РаушскаяТираж 782авета Министровоткрытийао., д. 4/5 ПодписноСР аказ 505/10ЦНИ ипографпя, пр. Сапунова, 2 ния напряжений на его последующих выходах.Тот же импульс отпирает ключи 16 - 20, что приводит к срабатыванию соответствующих реле отключения генераторов 21 - 25 и по цепям отключения 26 - 30 - к отключению генераторов.Таким образом, группа генераторов, подлежащих отключению, определяется сравнением заданной мощности с мощностью одного, двух, трех и т. д. генераторов в последовательности, учитывающей степень готовности генераторов к отключению.Предлагаемое устройство обеспечивает решение задачи как при равных, так и при произвольных загрузках генераторов, а также исключает необходимость вмешательства персонала для учета состава раоотающих генераторов, так как сигнал на выходе датчика мощности отключенного генератора отсутствует. Устройство для отключения генераторов станции на заданную суммарную мощность, содержащее блок противоаварийной автоматики, коммутатор задания очередности отключения генераторов, выходные реле по числу генераторов и датчики мощности отдельных 5 генераторов, отличающееся тем, что, сцелью повышения точности, оно снабжено схе.мой сравнения, сумматором, ключами и электронным коммутатором, при этом к одному выходу схемы сравнения подключен блок про тивоаварийной автоматики, к другому - выход сумматора, к входу которого через ключи подсоединены датчики мощности отдельных генераторов, причем управляющие входы этих ключей подсоединены через коммутатор 15 задания очередности к выходам электронногокоммутатора, а выход схемы сравнения подключен к цепи останова электронного коммутатора и к управляющим входам ключей в цепях, связывающих выходы коммутатора зада ния очередности отключения генераторов с соответствующими выходными реле отключения генераторов,
