Способ определения времени перемагничивания ферритов с прямоугольной петлей гистерезиса
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 453650
Авторы: Гогнн, Ковалева, Красноперов
Текст

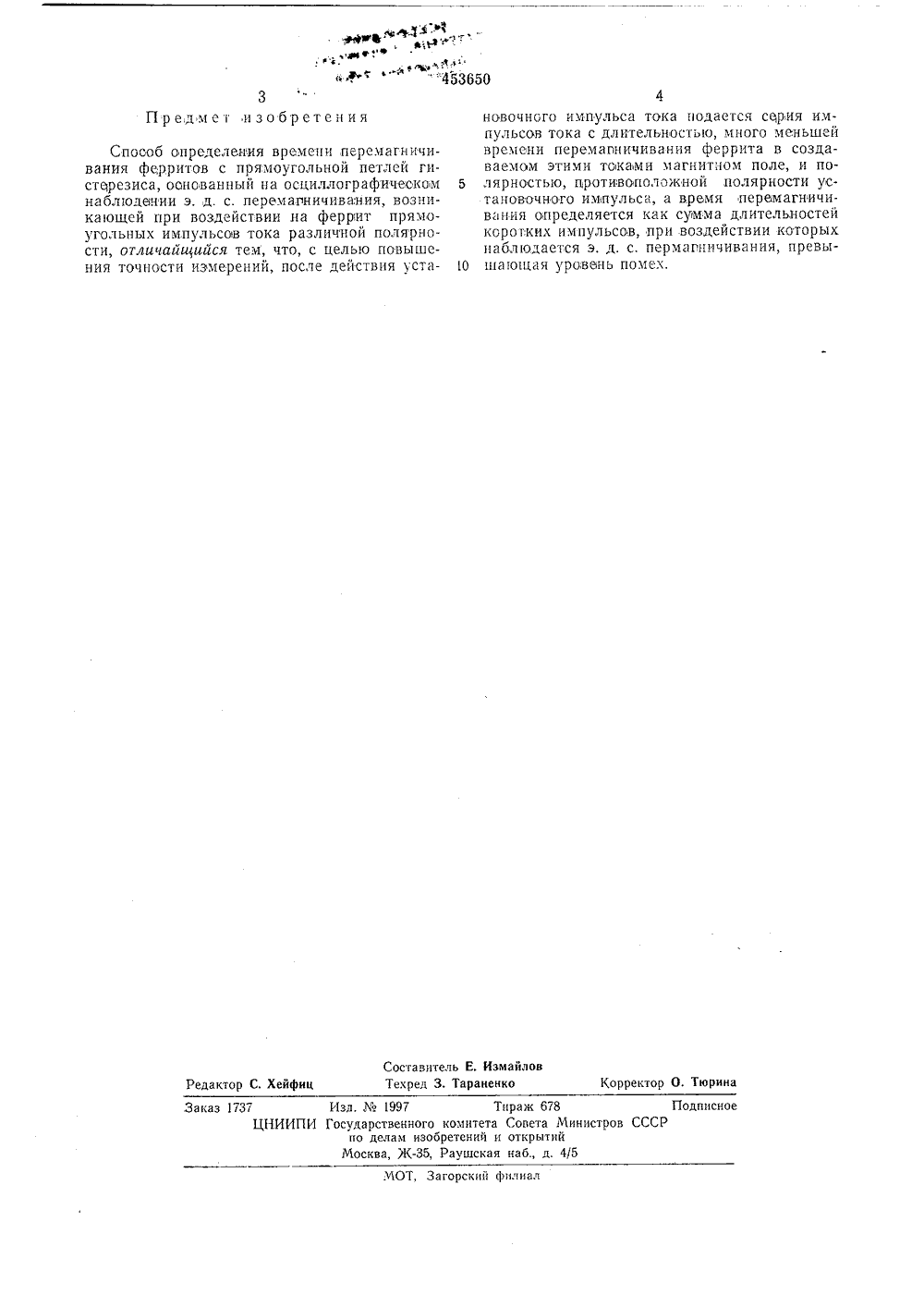

щ 453650 Союз Советских Социалистических Республик.Ч.Кл. О 01 г 33 0заявки-Государственный комитет Совета Министров СССР по делам изобретений и открытий.74 Бсллетець я описания 12. публиковацо та опуоликоваци 72) Авторы изобретения Г. В, Красноперов Гогин. Кова 1) Заявцтел 54) СПОСОБ ОПРЕДЕЛЕНИЯ ВРЕМЕНИ ПЕРЕМАГНИЧИВАНИЯ ФЕРРИТОВ С ПРЯМОУГОЛЬНОЙ ПЕТЛЕЙ ГИСТЕРЕЗИСАГиендложенночного цмов тока сени перем этими тью, прочного им- определяотких цм- аблюдает- ышающая вляется тельноИзобретение относится к области прцооростроения и может быть использовано при контроле скорости перемагничивания ферритов, используемых в логических и запоминающих устройствах.Известен способ определения времеви перемагничивания ферритов с прямоугольной петлей гистерезиса (ППГ), заключающийся в осциллографическом наблюдении на измерительной обмотке э. д. с. перемагничивания феррита, возникающей цри подаче на его намагничивающую обмотку прямоугольных импульсов тока, различных полярностей.Воздействием установочного импульса тока феррит приводится в исходное состояние остаточной намагниченности. Воздействием последующего импульса тока, полярность которого противоположна полярности установочного импульса, а длительность больше времени перемагничивания феррита в создаваемом этим током магнитном поле, феррит перемагничивается в противопогложное состояние намапниченности. У наблюдаемой при этом ца экране осциллографа э. д. с, перемагничивания измеряют длительность на уровне 0,1 амплитуды. Эта длительность принимается за время перемагничивания феррита в данном,магнитном поле.Недостатком известного способа я большая погрешность измерения дли сти э. д. с., вызванная пологосгшо ее спада цаблизком к нулю уровне амплитуды. Целью,изобре гения является и 5 точности измерений. Это достигается тем, что по пре му способу после действця установо пульса тока подается серия импульс длительностью, много меньшей врез 10 магццчивание феррита в создаваемо токазги магнитном поле, и полярнос тивсположной полярности устацово пульса, а время перемагничивацця ется как сумма длительцостец кор 15 пульсов, при воздействии которых и ся э. д. с. первмагццчивация, прев уровень помех.Сущность описываемого способа заключа ется в том, что процесс измерения сводится кподсчету числа импульсов э. д. с. перемагничивания. Так как длительность этих импульсов известна, то время перемагничивация равно произведению числа этих импульсов на 25 длительность одного импульса. Очевидно, чтов данном случае точность определения времени перемагничивания феррцтов с ППГ определяется лишь длительностью перемагничцвающих импульсов и не зависит от закона изме нения э. д. с. перемагничивагция.Составитель Е. ИзмайловТекред 3. Тараненко Корректор О, Тюрина Редактор С. Хейфиц Заказ 1737 Изд.1997 Тираж 678 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5МОТ, Загорский филиал Способ определения времени перемагничивания ферритов с прямоугольной петлей гистерезиса, основыванный на осциллографичеоком наблюдении э.,д. с. перемапничивания, возникающей при воздействии на феррит прямоугольных импульсав тока различной полярности, отличайщийся тем, что, с целью повышения точности измерений, после действия установочного импульса тока подается серия импульсов тока с длительностью, много меньшей времени перемапничивания феррита в создаваемом этими токами магнитном поле, и по лярностью, противополокной полярности установочного импульс:.1, а время перемагничивания определяется как сумма длительностей коротких импульсов, при воздействии которых наблюдается э. д. с. пермапничивания, превы- О шаюгцая уровень помех.
СмотретьЗаявка
1877551, 12.01.1973
Г. В. Красноперов, В. П. Гогнн, Л. А. Ковалева
МПК / Метки
МПК: G01R 33/12
Метки: времени, гистерезиса, перемагничивания, петлей, прямоугольной, ферритов
Опубликовано: 15.12.1974
Код ссылки
<a href="https://patents.su/2-453650-sposob-opredeleniya-vremeni-peremagnichivaniya-ferritov-s-pryamougolnojj-petlejj-gisterezisa.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения времени перемагничивания ферритов с прямоугольной петлей гистерезиса</a>
