Сепаратор для разделения щебня по форме
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 452369
Авторы: Зимин, Курденков, Сементовский, Сохор, Тимченко
Текст

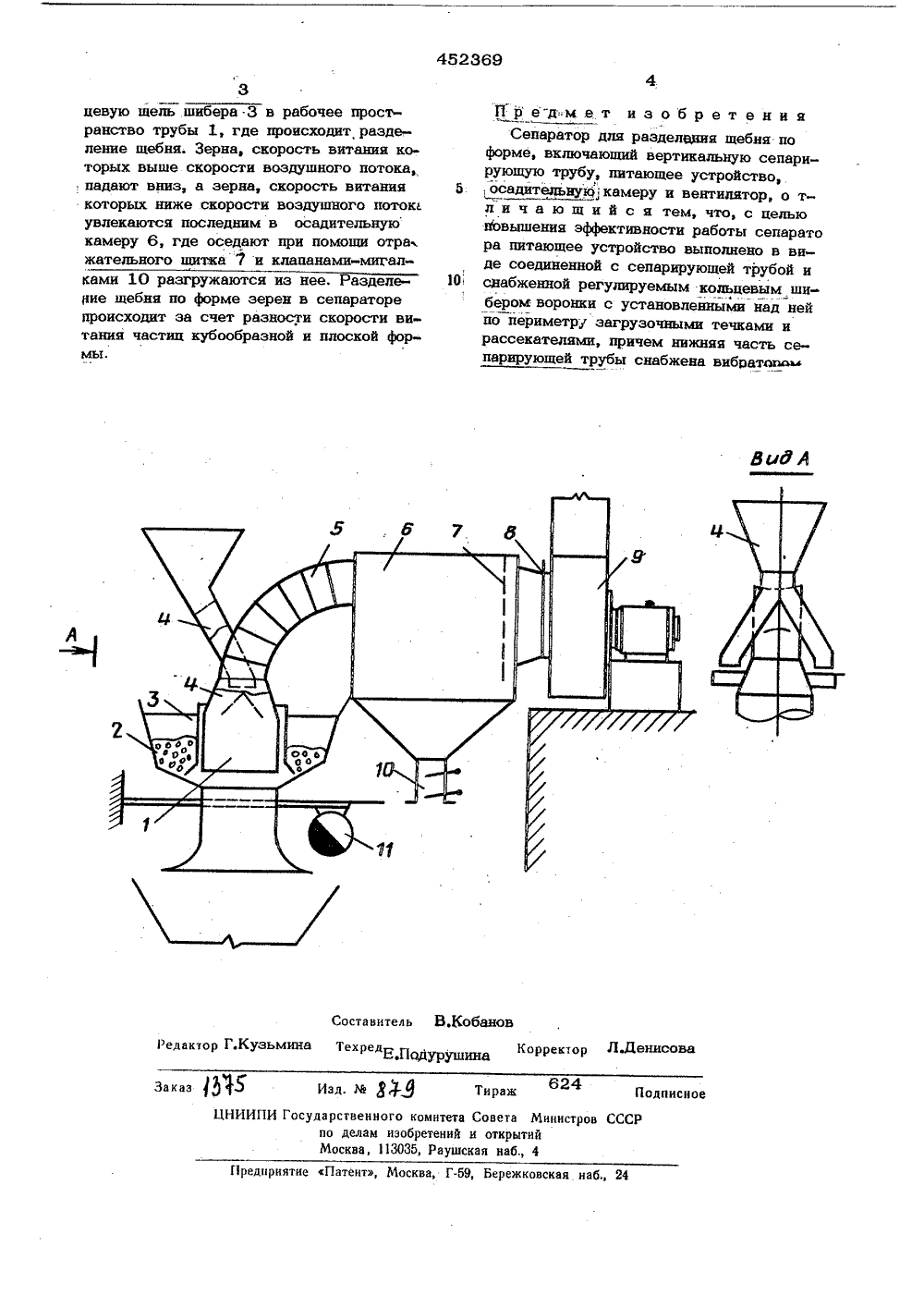

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИ БТИДЬСТВУ Союз Советских Социалистических Республик(22) ЗаявленоО 8. 01. 7 пением М. Кл, В 07 в 7/00 присоед вки % -Гасударственные амитет Совета Министров СССР по двим изоаретене и отнрытий2) Приорите публиковано УДК 621 922, 74,Бюллетень Я.4 я описания 18 О 4 75 Дата опубликовани Авторынзобретени иков, Н. К. Тимченко, Ю. М. Сементовский М. А. Зимин, М. Ь. Сохор И. 71) Заявите дарственный - всесоюзный . дорожнь научно-исследовательский институт(54 АЗДЕЛЕНИЯ ШЕБНЯ ПО ФОРМЕ ПАРАТОР 1Изобретение может найти применение в промышленности строительных материалов для выделения из щебня зерен лешадной формы;Известны сепараторы, включающие вертикальную сепарируюшую трубу, питающее устройство, осадительную камеру и вентилятор.Цель изобретения - повышение эффек, тивности работы сепаратора. Достигается 10 это тем, что питающее устройство выполнено в виде соединений с сепарирующей трубой и онабженной регулируемым кольцевым шибером воронки с установленными на ней по периметру загрузочными течка ми и рассекателями, причем нижняя часть сепарирующей трубы снабжена вибратором.На чертеже схематически изображен сепаратор.Сепаратор содержит сепарируюшую тру бу 1, разделенную на две. части загрузоч.ной щелью. Нижняя часть трубы, снабжен ная соплом для выравнивания воздушного потока, соединена с загрузочной воронкой . 2. Величина загрузочной щели регулирует 25. ся кольцевым шибером 3, а материал по поверхности загрузочной воронки раепределяется течками 4 с рассекателями.Верхняя часть сепарирующей трубы плавно переходит в трубу 5, служащую для отвода зерен лещадной и угловатой.фоРмы в осадительную камеру 6, снабженную отражательным щитком 7. Скорость восходящего потока регулируется дросселирующей заслонкой 8, установленной перед вентилятором 9. В нижней части осади тельной камеры для выпуска определенного материала установлены клапаны-мигалки 10. Вибрация загрузочной воронки сообщается вибратором 11.Сепаратор работает следующим обра 4 Шебень через течки 4 с рассекателями распределяется по окружности воронки 2. Включается вентилятор 9 и дросселирующн заслонкой 8 устанавливается рабочая скорость восходящего воздушного потока в сепарирующей трубе 1, Благодаря вибрации загрузочной воронки 2 щебень равномерным потоком поступает через коль452369 Составитель В.Кобановедактор Г.Кузьмина Техред Корректор Л.ДенисЕфПадурушина 6 Заказ Я ) д.М ф Подписи Тира сударственного комитета Совета Министров СССпо делам изобретений и открытийМосква, 113035, Раушская наб., 4 ЦНИИП атеит, Москва, Г, Бережковская иаб., 24 редирият.3цевую щель шибера 3 в рабочее пространство трубы 1, где происходит разделение щебня. Зерна, скорость витания которых выше скорости воздушного потока, падают вниз, а зерна, скорость витания которых ниже скорости воздушного потока увлекаются последним в осадительную камеру 6, где оседают при помощи отра. жательного щипса 7 и клапанами-мигалками 10 разгружаются из нее, Разделеие щебня по форме зерен в сепараторепроисходит за счет разности скорости витания частиц кубообразной и плоской форП р е"д:.м е т и з о б р е т е н и яСепаратор для разделения щебня поформе, включающий вертикальную сепарирующую трубу, питающее устройство, 5, осадительнуюкамеру и вентилятор, о тличающийс я тем,что,сцельюповышения эффективности работы сепаратора питающее устройство выполнено в виде соединенной с сепарирующей трубой и 10 снабженной регулируемым кольцевым шибером воронки с установленными йад нейпо периметру загрузочными течками ирассекателями, причем нижняя часть сепарирующей трубы снабжена вибратаадд
СмотретьЗаявка
1868737, 08.01.1973
ГОСУДАРСТВЕННЫЙ ВСЕСОЮЗНЫЙ ДОРОЖНЫЙ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
КУРДЕНКОВ БОРИС ИВАНОВИЧ, ТИМЧЕНКО НИКОЛАЙ КОНСТАНТИНОВИЧ, СЕМЕНТОВСКИЙ ЮРИЙ МИХАЙЛОВИЧ, ЗИМИН МИХАИЛ АЛЕКСАНДРОВИЧ, СОХОР МИРОН ВЛАДИМИРОВИЧ
МПК / Метки
МПК: B07B 7/00
Метки: разделения, сепаратор, форме, щебня
Опубликовано: 05.12.1974
Код ссылки
<a href="https://patents.su/2-452369-separator-dlya-razdeleniya-shhebnya-po-forme.html" target="_blank" rel="follow" title="База патентов СССР">Сепаратор для разделения щебня по форме</a>
