Способ использования теплоты реакции образования аммиака или метанола
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 44238
Автор: Гаврилов
Текст

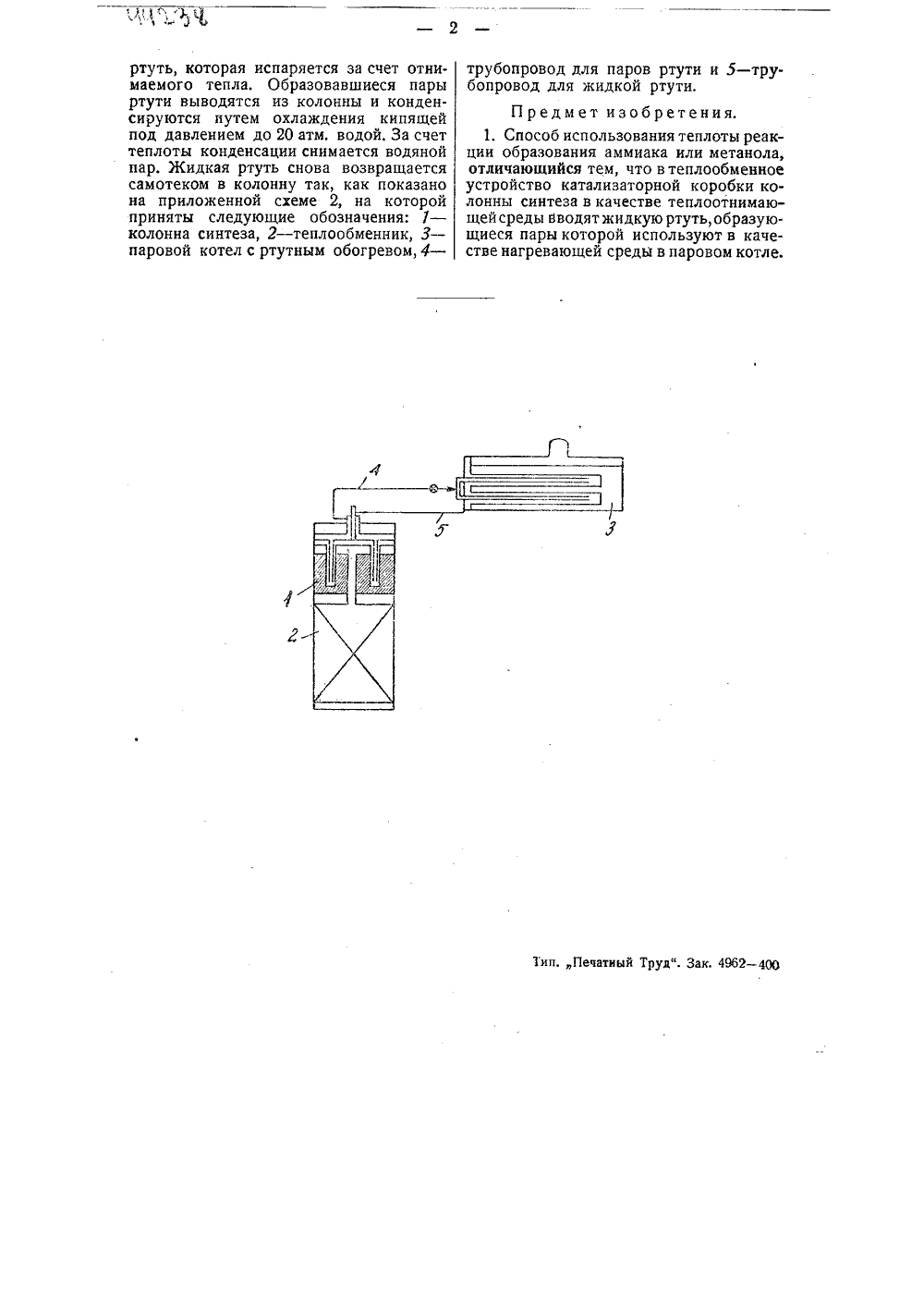

АВТОРСКОЕ СВИДЕТЕЛЬСТ пользован аммиспособаК авторском я теплоты реак ка или метанол у В. С. Гаврилова, з спр, о перв.15 едьства опубликовано ции образованияа,идетельств1934 годарского свидет аявлеиному 5 сентя3531),30 сентября 1935 года. О выдаче авт ый газ 15 до лишне колонну газа внутри коло 400, следоват рекуперирует 8000.0,9 - 0,2,Здесь 0,9 - смеси. лчас, зовой При этом нужно иметь в виду, что температура выходящего из колонны газа еще весьма велика 160 - 170.Таким образом даже при размере теплообменника в 120 мф, как в колонне фирмы %1 годеп, можно без ущерба для процесса вывести из колонны 554400 калорий тепла в час. Создание же более интенсивного теплообменника, работающего на меньшей разности температур на выходе газа из него, например 40 - 15 = 25, где 15 в температу входа газа в теплообменник, даст возможность использовать до 90% теплоты реакции, что в нашем примере составило бы 1400.730.0,9 = - 980000 кал/час или 1140 киловатт мощности.Если принять коэфициент полезного действия машин для трансформации энергии в ЗООО, то полезная мощность составит 342 киловатт.Теплота реакции может быть использована для получения водяного пара или механической энергии таким образом, что в реакционную зону катализаторной коробки через трубки подают жидкую Образование аммиака из элементов под высоким давлением, в присутствии катализатора, является сильно экзотермической реакцией. Количество выделяющегося тепла достигает 750 - 800 калорий на 1 кг образовавшегося аммиака, При образовании 1 кг метанола количество реакционного тепла превышает 850 - 900 калорий.В современных колоннах для синтеза за одно прохождение газа через катализатор превращается в среднем около 20 ОО от веса всего газа в аммиак или метанол, что создает возможность повысить температуру 1 кг газовой смеси за счет теплоты образования на 120 в 1. Если в колонне для синтеза создать достаточных размеров теплообменник для рекуперации тепла, обеспечив перепад тепла в. 10 - 20 и положив на потери 1 - 2, что вполне достаточно, то очевидно можно использовать около 90(, тепла реакции для посторонних для процесса целей.Примером может служить колонна фирмы %1 годеп" с размером теплообменника в 120 м, всегда работающем с байпасом в 20 - 30%, Температура входа газа в катализаторную коробку около 400, Производительность колонны 1,4 т аммиака в час, Теплота реакции 780 калорий на 1 кг образовавшегося аммиака, Количество проходящего через 8000 кг(час. Байпаснниы нагревается сельно теплообмен из тепла:400 - 15) =554400 к теплоемкость 1 кг гртуть, которая испаряется за счет отнимаемого тепла. Образовавшиеся пары ртути выводятся из колонны и конденсиру ются путем охлаждения кипящей под давлением до 20 атм. водой. За счет теплоты конденсации снимается водяной пар. Жидкая ртуть снова возвращается самотеком в колонну так, как показано на приложенной схеме 2, на которой приняты следующие обозначения;колонна синтеза, 2 - теплообменник, 3 - паровой котел с ртутным обогревом, 4 -трубопровод для паров ртути и 5 в трубопровод для жидкой ртути.Предмет изобретения,1, Способ использования теплоты реакции образования аммиака или метанола, отличающийся тем, что в теплообменное устройство катализаторной коробки колонны синтеза в качестве теплоотнимающей среды вводят жидкую ртуть, образующиеся пары которой используют в качестве нагревающей среды в паровом котле.
СмотретьЗаявка
153531, 05.09.1934
Гаврилов В. С
МПК / Метки
МПК: C01C 1/04, C07C 31/04
Метки: аммиака, использования, метанола, образования, реакции, теплоты
Опубликовано: 30.09.1935
