Ждущий мультивибратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

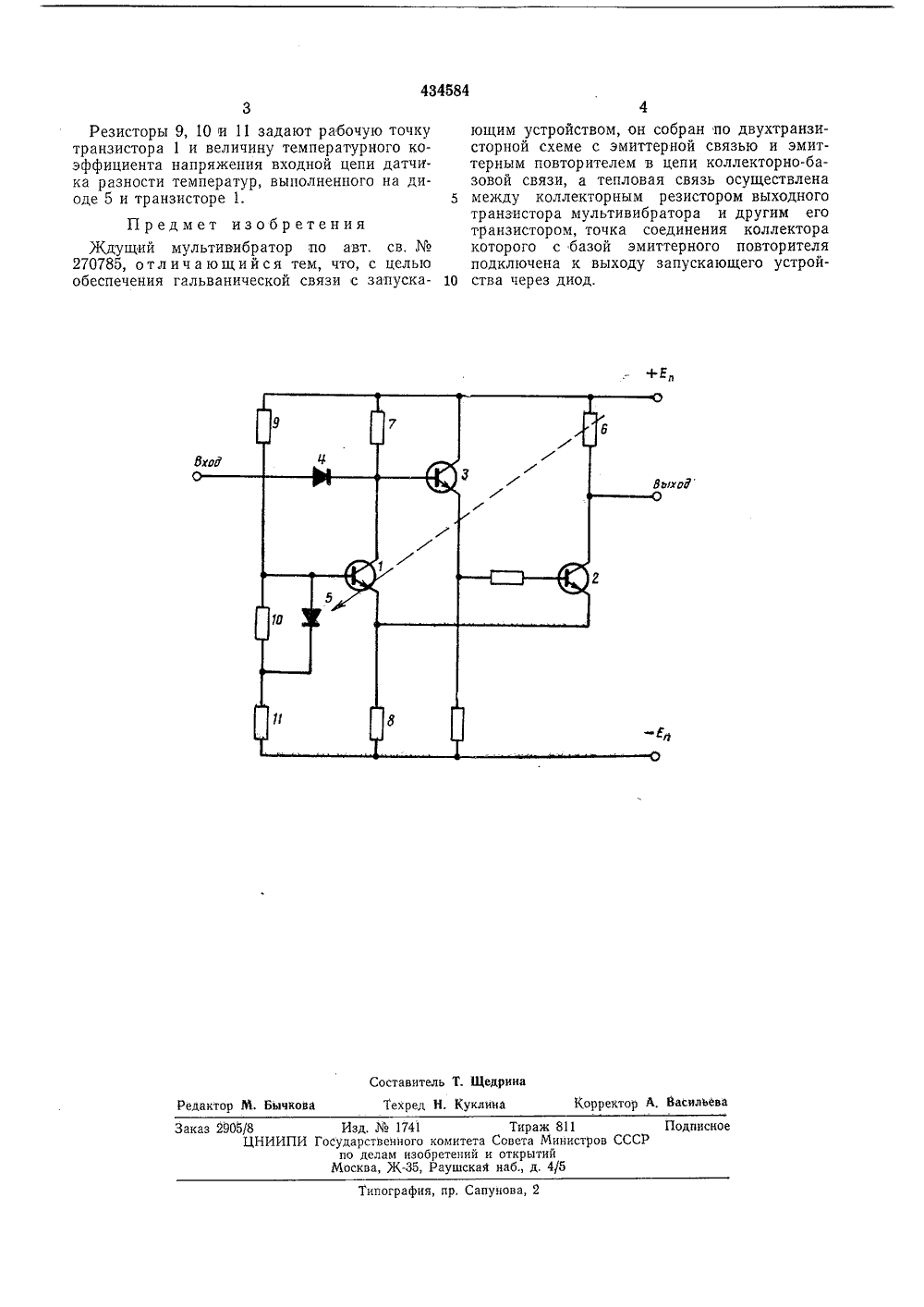

ОПИСАН ИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 434584 Союз Советских Социалистических Республикс п исоединением явкиГосударственный комитет Совета Министров СССР оо делам изобретений 32) ПриоритетОпубликовано 30.06,74. Бюллетень24(53) УДК 621.318(088.8 ткры Дата опубликования исания 31.10.7(71 Заявител Таганрогский радиотехнический институ(54) ЖДУЩИЙ МУЛЬТИВИБРАТОР Изобретение относится к импульсной технике и может использоваться в различных устройствах автоматики и систем управления.По основному авт. св.270785 известен ждущий мультивибратор, содержащий в качестве времязадающего элемента тепловую емкость между компонентами схемы и температурозависимый элемент, подключенный параллельно переходу база-эмиттер транзистора одного из плеч. 10Недостаток этого ждущего мультивибратора состоит в том, что он не может быть гальвани- чески связан с запускающим устройством.Цель изобретения - обеспечение гальванической связи мультивибратора с запускающим 15 устройством.Для достижения этой цели мультивибратор собран по двухтранзисторной схеме с эмиттерной связью и эмиттерным повторителем в цепи коллекторно-базовой связи, а тепловая 20 связь осуществлена между коллекторным резистором выходного транзистора мультивибратора и другим его транзистором, точка соединения коллектора которого с базой эмиттерного повторителя подключена к выходу запус кающего устройства через диод.На чертеже приведена принципиальная электрическая схема устройства.Ждущий мультивибратор содержит транзисторы 1 и 2, эмиттерный повторитель на тран- ЗО 2зисторе 3, диод 4 в цепи запуска, датчик разности температур на транзисторе 1 и диоде 5, коллекторные резисторы б и 7, общий эмиттерный резистор 8 и резисторы 9, 10, 11 в цепи смещения транзистора 1. Между резистором б и транзистором 1 осуществлена тепловая связь (показана на чертеже штриховой линией).В исходном состоянии транзистор 1 открыт, а транзистор 2 закрыт. Запускающий импульс, имеющий полярность питающего напряжения, открывает транзистор 2, вызывая увеличение напряжения на резисторе 8 и запирание транзистора 1.После переброса схемы в резисторе 6 начинает рассеиваться мощность. Температура резистора б и имеющего с ним тепловую связь транзистора 1 растет, Ток через транзистор 1 начинает увеличиваться, а напряжение на коллекторе транзистора 1 соответственно уменьшаться. Это уменьшение передается эмиттерным повторителем на транзисторе 3 на базу транзистора 2. При уменьшении напряжения на базе транзистора 2 до величины, соответствующей началу его подзапирания, схема на транзисторах 1 и 2 перебрасывается в исходное состояние.Диод 4 отключает запускающее устройство от схемы мультивибратора по окончании действия входного импульса.434584 Составитель Т. Щедринаычкова Техред Н. Куклина Корректор А, Василье актор ПодписноеССР Изд, Мо 1741 Тираж 811 И Государственного комитета Совета Министро по делам изобретений и открытий Москва, Ж, Раушская наб д, 4/5каз 2905/8ЦНИ ипография, пр. Сапунова, 2 Резисторы 9, 10 и 11 задают рабочую точку транзистора 1 и величину температурного коэффициента напряжения входной цепи датчика разности температур, выполненного на диоде 5 и транзисторе 1. Предмет изобретенияЖдущий мультивибратор по авт. св. Мз 270785, о тл и ч а ю щ и й с я тем, что, с целью обеспечения гальванической связи с запуска 4ющим устройством, он собран по двухтранзисторной схеме с эмиттерной связью и эмиттерным повторителем в цепи коллекторно-базовой связи, а тепловая связь осуществлена 5 между коллекторным резистором выходноготранзистора мультивибратора и другим его транзистором, точка соединения коллектора которого с базой эмиттерного повторителя подключена к выходу запускающего устрой ства через диод.
СмотретьЗаявка
1821974, 25.08.1972
М. Ф. Шкуратов, Н. П. Гапоненко Таганрогский радиотехнический институт
МПК / Метки
МПК: H03K 3/284, H03K 5/13
Метки: ждущий, мультивибратор
Опубликовано: 30.06.1974
Код ссылки
<a href="https://patents.su/2-434584-zhdushhijj-multivibrator.html" target="_blank" rel="follow" title="База патентов СССР">Ждущий мультивибратор</a>
