Кантователь

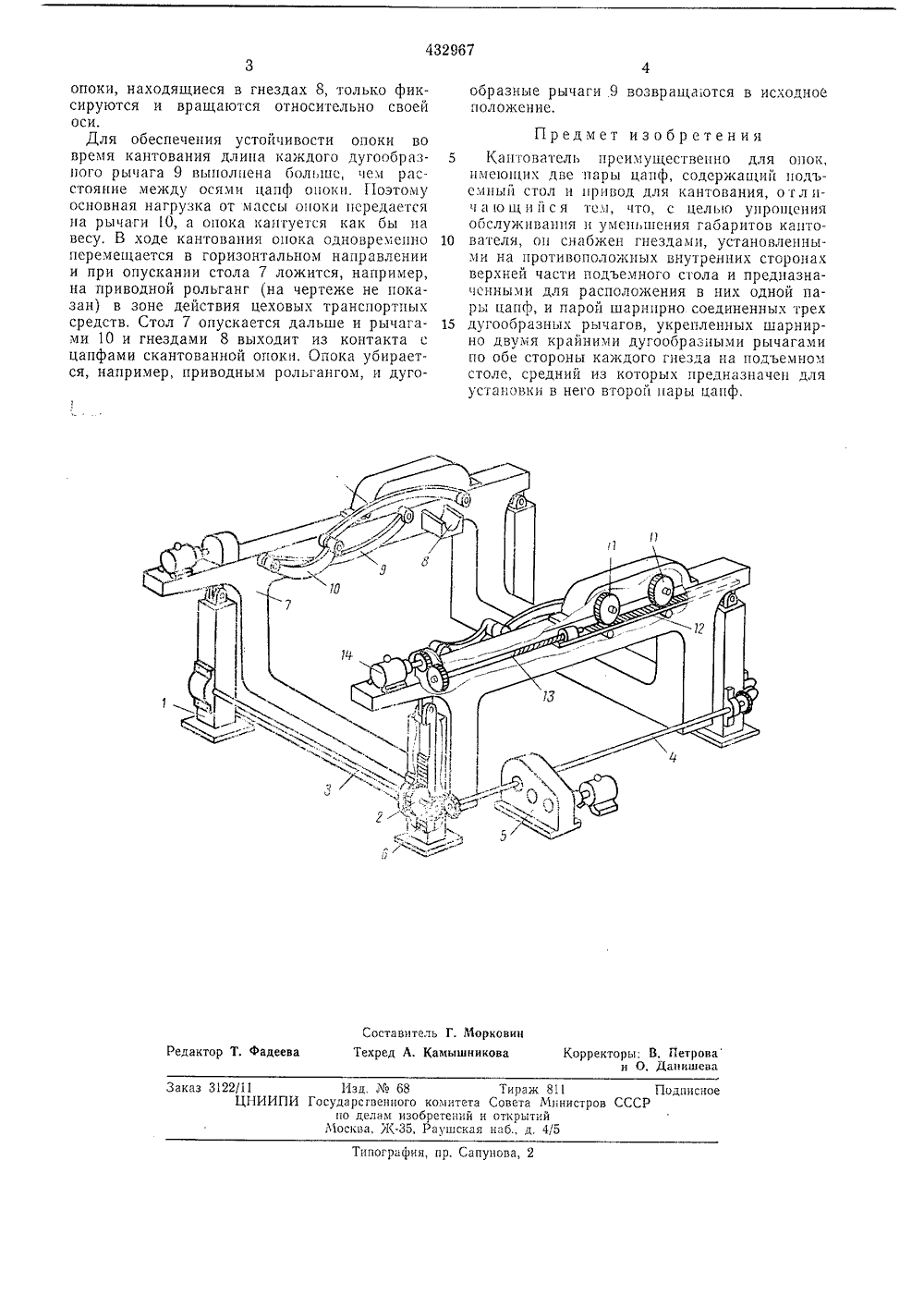

0 П И С А Н И Е,ц 432967ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(51) М. Кл, В 22 с 2/00 22) Заявлено 12.06.72 (21) 1796538/22-2 с присоединснсчем заявками осударственный комитетСовета Министров СССРпо делам изобретенийн открытий(32) ПриоритетОпубликовано 25,06.74, БюллетеньДата опубликования описания 20.11,1,744.05,07788.8)(72) Авторы изобретения И угач, Г, А. Морковин, Г. Г, Ермолакин и И, М, Кирце Украинский государственный институт по проектировани металлургических заводов(71) Заявитель 4) КАНТОВАТЕЛЬ Изобретение относится к кантующпм механизмам, преимущественно для опок, имеющих две пары цапф,Известен кантователь, например, обжимного стана, содержащий подъемный стол и привод для кантования.Целью изобретения является упрощение обслуживания и уменьшение габаритов кантователя.Это достигается тем, что кантователь снабжен гнездами, установленными на противоположных внутренних сторонах верхней части подъемного стола и предназначенными для расположения в них одной пары цапф, и парой шарнирно соединенных трех дугообразных рычагов, укрепленных шарнирно двумя крайними дугообразными рычагами по обе стороны каждого гнезда на подъемном столе, средний из которых предназначен для установки в него второй пары цапф.На чертеже схематично изображен описываемый кантователь.На четырех опорных стойках 1 укреплены шестерни 2, связанные между собой валами 3 и 4. От привода 5 все шестерни 2 приводятся в действие одновременно. Внутри стоек 1 расположены подвижные рейки 6, шарнирно связанные с подъемным столом 7, На противоположных внутренних сторонах верхней части подъемного стола 7 установлены гнезда 8. По обе стороны каждого гнезда на подъемном столе укреплены дугообразные рычаги 9, связанные шарнирно с рычагом 10, выполненным в виде дуги. Другие концы рычагов 9 соедп иены с шестернями 11, аходящимися в зацеплении с рейками 12, которые связаны винтовой передачей 13 с приводом 14. Каждая система трех дугообразных рычагов 9 и 10 образует правильный шарнирный параллело.10 грамм.В исходном положении стол 7 опущен. В рабочую зону стола вкатывается тележка с заформованной опокой (на чеотеже не показаны), имеющей две пары цапф, и устанавли вается так, что одна пара цапф опоки становится по оси гнезд 8, а другая - по оси рычагов 10, причем цапфы опоки выходят за габариты тележки. 20 От привода 5 через валы 3 и 4 и шестерни2 при помощи реек 6 стол 7 поднимается на определенную высоту. При этом цапфы опоки оказываются в гнездах 8 и на рычагах 10, и опока отделяется от тележки, которая выка тывается из зоны стола 7. Включается привод 14 и при помощи винтовых передач 13 приводит в движение рейки 12. Шестерни 11 вращаются и вместе с ними поворачиваются дугообразные рычаги 9 на 180 и при помощи ЗО рычага 10 кантуют опоку за цапфы. Цапфыаказ 3122/11ЦНИИП Изд.68 Государсгвенпого по делам изо Москва, Ж, Тираж 811комитета Совета МпнисретениЙ и открытиЙРаушская наб., д. 4/5 Подписноев СССР Типография, пр. Сапунова,опоки, находящиеся в гнездах 8, только фиксируются и вращаются относительно своей оси.Для обеспечения устойчивости опоки во время кантования длина каждого дугообразного рычага 9 выполнена больше, чем расстояние между осями цапф опоки. Поэтому основная нагрузка от массы опоки передается па рычаги 10, а опока кантуется как бы на весу. В ходе кантования опока одновременно перемещается в горизонтальном направлении и при опускании стола 7 ложится, например, на приводной рольганг (на чертеже не показан) в зоне действия цеховых транспортных средств. Стол 7 опускается дальше и рычагами 10 и гнездами 8 выходит из контакта с цапфами скантованной опоки. Опока убирается, например, приводным рольгангом, и дугообразные рычаги 9 возвраща отся в исходноеположение. Предмет изобретения 5 Каптователь прсимуществепно для опок,имеющих две пары цапф, содержащий подьемный стол и привод для кантования, отлпч а ю щ и й с я тем, что, с целью упрощения обслуживания и уменьшения габаритов канто вателя, оп снабжен гнездами, установленными на противоположных внутренних сторонах верхней части подъемного стола и предназначенными для расположения в них одной пары цапф, и парой шарнирно соединенных трех 15 дугообразных рычагов, укрепленных шарнирно двумя крайними дугообразными рычагами по обе стороны каждого гнезда на подъемном столе, средний из которых предназначен для установки в него второй пары цапф.
