Генератор и. мпульсов

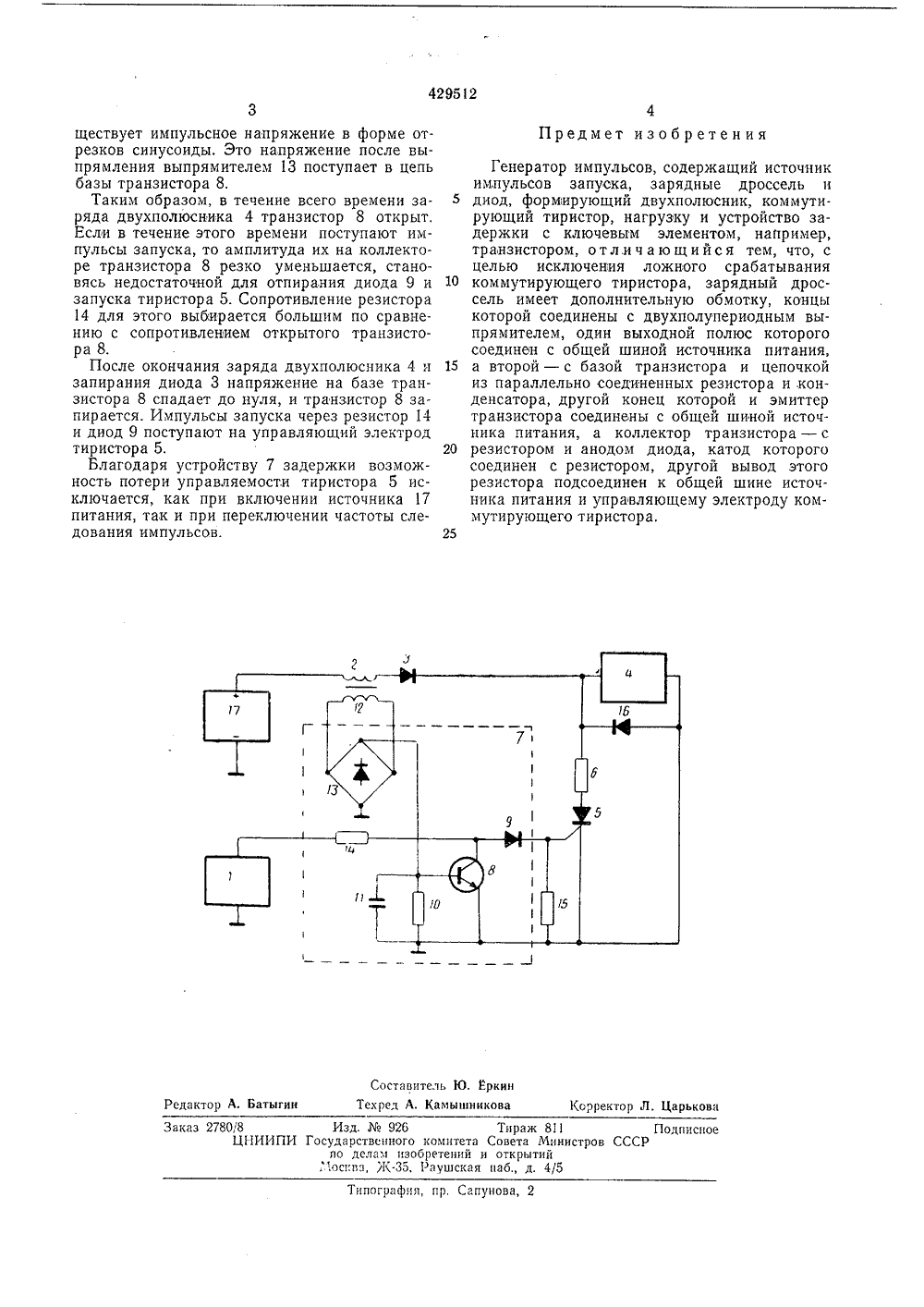

(61) Зависимое от ав (22) Заявлено 15,02.72 сви етельства 21) 1748571/26 л. Н 031 с 3/5(32) ПриоритетОпубликовано 25,05Дага опубликовани осударственный комит Совета Министров ССС по делам изобретений и открытий(54) ГЕНЕРАТОР ИЧПУЛЬСО Изобретение относится к радиотехнике и может быть использовано в передающих устройствах СВЧ,Известный генератор импульсов, содержащий источник импульсов запуска, зарядные дроссель и диод, формирующий двухполюсник, коммутирующий тиристор, нагрузку и устройство задержки с ключевым элементом, например, транзистором, не исключает ложного срабатывания коммутирующего тиристора.Цель изобретения - исключение ложного срабатывания коммутирующего тиристора генератора импульсов.Для этого зарядный дроссель имеет дополнительную обмотку, концы которой соединены с двухполупериодным выпрямителем, один выходкой полюс которого соединен с общей шиной источника питания, а второй - с базой транзистора и цепочкой из параллельно соединенных резистора и конденсатора, другой конец которой и эмиттер транзистора соединены с общей шиной источника питания, а коллектор транзистора - с резистором и анодом диода, катод которого соединен с резистором, другой вывод этого резистора подсоединен к общей шине источника питания и управляющему электроду коммутирующего тиристора.На чертеже приведена принципиальная электрическая схема предлагаемого генератора импульсов. Генератор импульсов содержит источник 1импульсов запуска, зарядный дроссель 2, Диод 3, формирующий двухполюсник 4, коммутирующий тиристор 5, нагрузку б и устройство 7 задержки с ключевым элементом. В качестве ключевого элемента в схеме применен транзистор 8. В устройство 7 входят также диод 9, резистор 10 и конденсатор 11.Зарядный дроссель 2 имеет дополнительную 10 обмотку 12, концы которой соединены с двухполупериодным выпрямителем 13, один выходной полюс которого соединен с общей шиной источника питания, а второй - с цепочкой из параллельно соединенных резистора 10 и кон денсатора 11. Другой конец этой цепочки соединен с общей шиной источника питания.Второй полюс выпрямителя 13 соединен также с базой транзистора 8, эмиттер которого подсоединен к общей шине источника питания.20 Коллектор транзистора 8 соединен с резистором 14, ко второму выводу которого подключен источник 1, и с анодом диода 9, катод которого соединен с резистором 15, второй вывод которого подключен к общей шине источ ника питания, и с управляющим электродомтиристора 5. В схеме установлен также диод 16. Устройство питается от источника 17.Генератор работает следующим образом, В течение времени резонансного заряда 30 двухполюсника 4 на обмотке 12 дросселя 2 су429512 Предмет изобретения Составитель Ю. Еркин дактор А. Батыгин Текред А. Камышникова Корректор Л. ЦарьковаИзд.926 осударственного комитета по делам изобретений 1 оскпз, )К.35, 1 аушскаяЗаказ 27808ЦНИИПИ Тираж 811Совета Министровоткрытиииб., д. 4/5 Подписное пография, пр, Сапунова,ществует импульсное напряжение в форме отрезков синусоиды. Это напряжение после выпрямления выпрямителем 13 поступает в цепь базы транзистора 8.Таким образом, в течение всего времени заряда двухполюсника 4 транзистор 8 открыт. Если в течение этого времени поступают импульсы запуска, то амплитуда их на коллекторе транзистора 8 резко уменьшается, становясь недостаточной для отпирания диода 9 и запуска тиристора 5. Сопротивление резистора 14 для этого выбирается большим по сравнению с сопротивлением открытого транзистора 8.После окончания заряда двухполюсника 4 и запирания диода 3 напряжение на базе транзистора 8 спадает до нуля, и транзистор 8 запирается. Импульсы запуска через резистор 14 и диод 9 поступают на управляющий электрод тиристора 5.Благодаря устройству 7 задержки возможность потери управляемости тиристора 5 исключается, как при включении источника 17 питания, так и при переключении частоты следования импульсов. Генератор импульсов, содержащий источникимпульсов запуска, зарядные дроссель и 5 диод, формирующий двухполюсник, коммутирующий тиристор, нагрузку и устройство задержки с ключевым элементом, например, транзистором, отличающийся тем, что, с целью исключения ложного срабатывания 10 коммутирующего тиристора, зарядный дроссель имеет дополнительную обмотку, концы которой соединены с двухполупериодным выпрямителем, один выходной полюс которого соединен с общей шиной источника питания, 15 а второй - с базой транзистора и цепочкойиз параллельно соединенных резистора и конденсатора, другой конец которой и эмиттер транзистора соединены с общей шиной источника питания, а коллектор транзистора - с 20 резистором и анодом диода, катод которогосоединен с резистором, другой вывод этого резистора подсоединен к общей шине источника питания и управляющему электроду коммутирующего тиристора.25
