Генератор импульсов

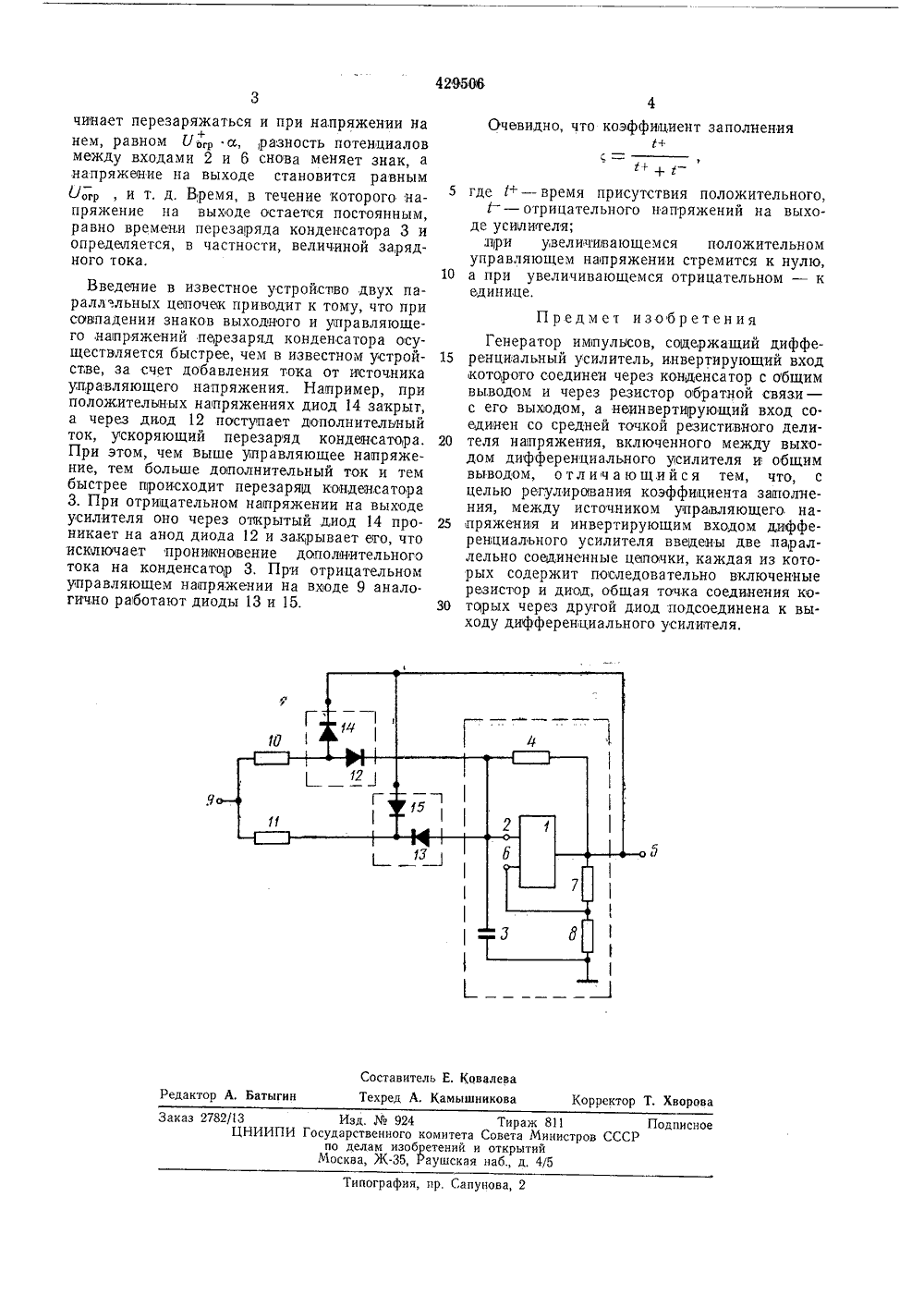

(3 Государственный комитеСовета Министров СССРло делам изобретенийи открытий 621.373.553) Опубликовано 25,05.74. ллетеньДата опубликования описания 22.10.74(72) Авторы изобретени В. Шигин, К. В. Ерин, А. ф, Крюков и А, В, Юмато 1) Заявитель 54) ГЕНЕРАТОР ИМПУЛЬС Изобретение относится к аналоговой,вычислительной технике и может быть использовано во время-импульсных схемах перемножения.Известный генератор импульсов, содержащий дифференциальный усилитель, инвертирующий вход которого соединен через конденсатор с общим выводом и через резистор обратной связи - с его выходом, а неинверти. рующий вход соединен со средней точкой резистивного делителя напряжения, включенного между выходом дифференциального усилителя и общим выводом, имеет постоянный, зависящий от параметров схемы коэффициент заполнения.Цель изобретения - возможность регулирования коэффициента заполнения.Это достигается тем, что между источником управляющего напряжения и инвертирующим входом дифференциального усилителя введены две параллельно соединенные цепочки, каждая из которых содержит последовательно включенные резистор и диод, общая точка соединения которых через другой диод подсоединена к выходу дифференциального усилителя,На чертеже представлена схема глредлагаемого генератора.Генератор содержит дифференциальный усилитель 1, инвертирующий вход 2 которогэ соединен через конденсатор 3 с общим выводом и через резистор 4 - с выходом 5, а не.инвертирующий вход 6 - со средней точкой резистивного делителя 7, 8 напряжения, 5 включенного между выходом 5 и общим выводом. Источник 9 управляющего напряжения соединен с инвертирующим входом 2 усилителя 1 двумя цепочками, каждая из которых содсркит последовательно включенные рези стор 10 (11) и диод 12 (13), общая точка соединения которых через другой диод 14 (15) подсоединсна к выходу дифференциального усилителя.Устройство работает следующим образом.При включении питания заряд конденсатора 3 равен нулю. Наличие безынерционной положительной обратной связи приводит к появлению на выходе напряжения того или 20иного знака (предположим, отрицательного СУогр) Конденсатор 3 начинает заряжатьсяэтим напрякением через резистор 4, При достижении на конденсаторе уровня напряжения У;р а (а - коэффициент передачи делителя 7, 8), равного потенциалу неинвертирующего входа 6, разность потенциалов между входами 2 и 6 меняет знак, и выходное напряжение усилителя скачком меняет знак и становится, равным положительному напря жению ограничения Уогр. Конденсатор 3 на429506 Составитель Е. КовалеваТехред А. Камышникова актор А, Батыги Корректор Т, Хворов Заказ 2782/ Изд, Мо 924Государственного комитета Спо делам изобретений и о Москва, Ж-З 5, Раушская н Тираж 811 ета Мини крытий ., д,4/5 Подписноов СССР НИИП пография, пр. Сапунова,чинает перезаряжаться и при напряжении на нем, равном Уьр а, разность потенциалов между входами 2 и 6 снова меняет знак, а напряжение на выходе становится равным Оогр, и т. д. Время, в течение которого напряжение на выходе остается постоянным, равно времени перезаряда конденсатора 3 и определяется, в частности, величиной зарядного тока. Введение в известное устройспво двух паралл.льных цепочек приводит к тому, что при совпадении знаков выходного и управляющего,напряжений перезаряд конденсатора осуществляется быстрее, чем в известном устройстве, за счет добавления тока от источника управляющего напряжения. Например, при положителыных напряжениях диод 14 закрыт, а через диод 12 поступает дополнительный ток, ускоряющий перезаряд конденсатора. При этом, чем выше управляющее напряжение, тем больше донолнительный ток и тем быстрее происходит перезаря 1 д конденсатора 3. При отрицательном напряжении на выходе усилителя оно через открытый диод 14 проникает на анод диода 12 и закрывает ею, что исключает проникновение дополнительного тока на конденсатор 3. При отрицательном управляющем напряжении на входе 9 аналогично работают диоды 13 и 15. Очевидно, что коэффициент заполнения+5 где г+ - время присутствия положительного,1 -- отрицательного напряжений на выходе усилителя;,при увеличивающемся положительномуправляющем напряжении стремится к нулю, 10 а при увеличивающемся отрицательном - кединице. Предмет изобретенияГенератор импульсов, содержащий диффе ренциальный усилитель, инвертирующий входкоторого соединен через конденсатор с общим выводом и через резистор обратной связи - с его вьиодом, а неинвертирующий вход соединен со средней точкой резистивного дели теля напряжения, включенного между выходом дифференциального усилителя и общим выводом, отличающийся тем, что, с целью регулиро 1 вания коэффициента запп 1 олнения, между источником управляющего на пряжения и инвертирующим входом дифференциального усилителя введены две параллельно соединенные цепочки, каждая из которых содержит последовательно включенные резистор и диод, общая точка соединения ко то 1 рых через другой диод подсоединена к выходу дифференциального усилителя.
