Зарядная машинав г1 т ьоп г-: г”itnil 1ад с. -. «»

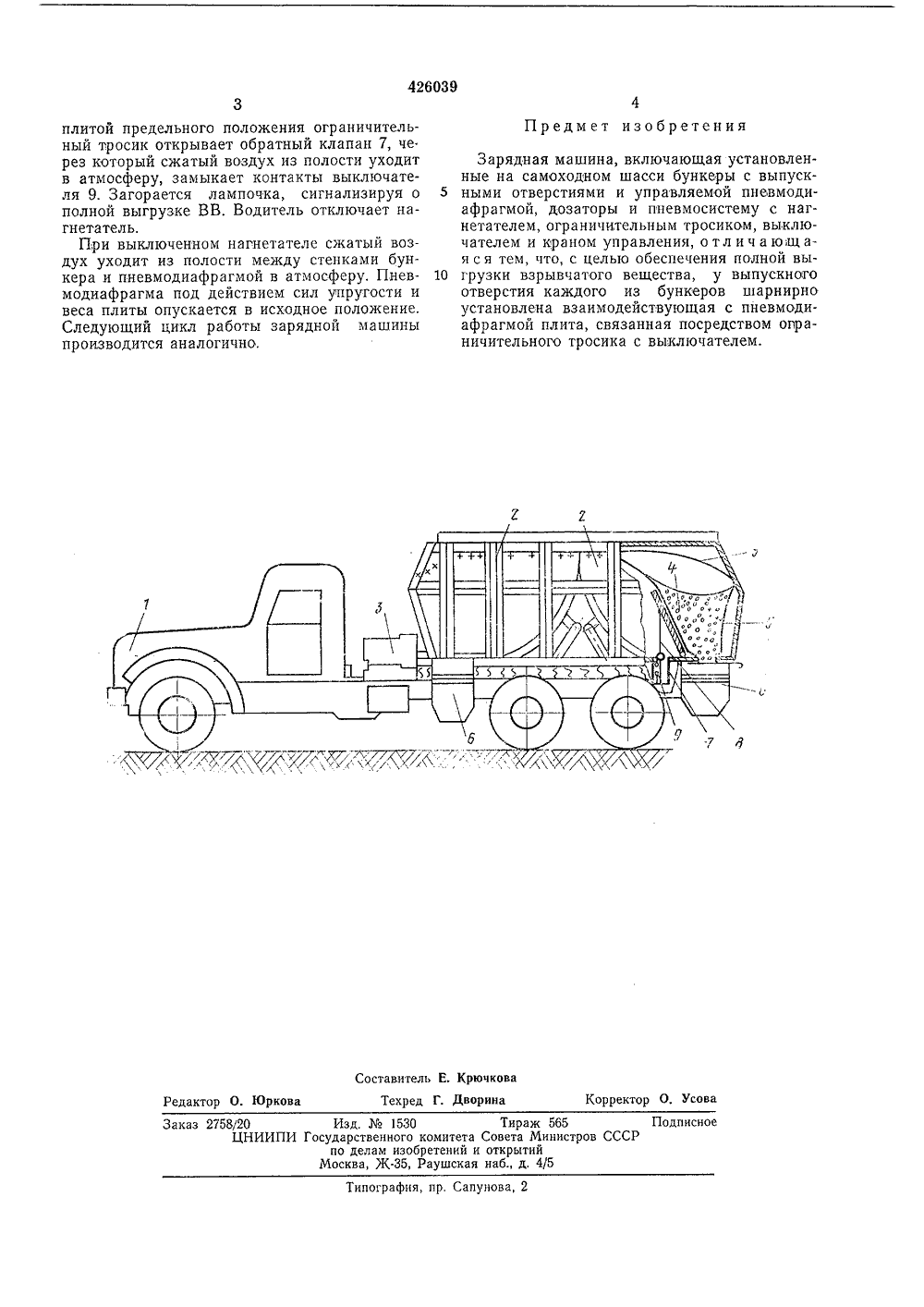

О П И С А Н И Е (1 ц 426 О 39ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски) Социалистических Республик(22) Заявлено 20,02.73 (21) 1883921/22-3 1. Кл. Е 21 с 370Г 42 Ь 3/2 с присоединением заявки осударственныи камитеСовете Министров СССРоо делам изобретенийи открмтий 32) Пр нор итетпубликовано 30.04.74, Бюллетень16ата опубликования описания 23.10.74 2.235.3.8588.8) 3)(72) Авторы изобретения й, П, Б. Кульбида,ф. Калиниченко, Н.куба ваный, И. С, МальВ. Н. Макашов, В,В. Чернуха и М, П, Янической механикиное предприятие К М. ф, Друк ашковский,Н. И.(71) Заявители Н Украинской ССР ивбассвзрывпром нститут геотех Промышлен 54) ЗАРЯДНАЯ МАШИНА Изобретение относится к горной промышленности, а именно к средствам механизированной зарядки скважин на открытых горных разработках.Известны зарядные машины, включающие установленные на самоходном шасси бункеры с выпускными отверстиями и управляемой пневмодиафрагмой, дозаторы и пневмосистему с нагнетателем, ограничительным тросиком, выключателем и краном управления.Предлагаемая машина отличается от известных тем, что у выпускного отверстия каждого из бункеров шарнирно установлена взаимодействующая с пневмодиафрагмой плита, связанная посредством ограничительного тросика с выключателем.В таком выполнении машина обеспечивает полную выгрузку взрывчатого вещества (ВВ) из бункера.На чертеже представлена предлагаемая машина, продольный разрез.Зарядная машина включает самоходное шасси автомобиля 1, на котором установлены один или несколько бункеров 2 и нагнетатель 3. Внутри каждого бункера шарнирно установлена плита 4, скрепленная с пневмодиафрагмой 5. В верхней части пневмодиафрагма герметично соединена со стенками бункера, в нижней - с контуром выпускното отверстия дозатора 6. Пневмодиафрагма изготовлена из электропроводной ткани, обеспечивающей снятие зарядов статического электричества с ВВ,Под плитой 4 установлена пневмосистема изобратного клапана 7 с ограничительным тро 5 сиком 8 и выключателем 9, соединенная трубопроводом с нагнетателем 3,Для приведения зарядной машины в рабочее положение бункеры загружают россыпнымВВ и включают привод нагнетателя 3.10 С помощью крана управления, который может быть любой известной конструкции и поэтому не показан на чертеже, сжатый воздухиз нагнетателя 3 подается в полость, образованную эластичной оболочкой пневмодиафраг 15 мы 5 и стенками бункера 2. При значительномзаполнении бункера россыпным ВВ пневмодиафратма 5 отходит только от верхней и боковых стенок, способствуя высыпанию ВВ поддействием собственного веса в дозатор 6. По20 мере высыпания ВВ наступает момент, когдаусилие, действующее на пневмодиафрагму,оказывается достаточным, чтобы приподнятьоколо шарнира плиту вместе с находящимсяна ней ВВ. По мере высыпания ВВ угол пово 25 рота плиты достигает 40 - 60, способствуя более полному высыпанию ВВ под депствиемсобственного веса в дозатор.Поднимаясь, плита увлекает за собой ограничительный тросик, который соединен с обОЗ ратным клапаном 7. В момент достижениява Тираж 565тета Совета Министровний и открытийская наб., д, 4/5 Изд.1530Государственного ком по делам изобрет Москва, Ж, Рау Типография, пр. Сапунова, 2 плитой предельного положения ограничительный тросик открывает обратный клапан 7, че. рез который сжатый воздух из полости уходит в атмосферу, замыкает контакты выключателя 9. Загорается лампочка, сигнализируя о полной выгрузке ВВ. Водитель отключает нагнетатель,При выключенном нагнетателе сжатый воздух уходит из полости между стенками бункера и пневмодиафрагмой в атмосферу. Пневмодиафрагма под действием сил упругости и веса плиты опускается в исходное положение. Следующий цикл работы зарядной машины производится аналогично,Предмет изобретения Зарядная машина, включающая установленные на самоходном шасси бункеры с выпуск ными отверстиями и управляемой пневмодиафрагмой, дозаторы и пневмосистему с нагнетателем, ограничительным тросиком, выключателем и кораном управления, о тл и ч а ю;щ ая с я тем, что, с целью обеспечения полной вы грузки взрывчатого вещества, у выпускногоотверстия каждого из бункеров шарнирно установлена взаимодействующая с пневмодиафрагмой плита, связанная посредством ограничительного тросика с выключателем.
