Устройство для регулирования телшературы капли при литье микропроводов

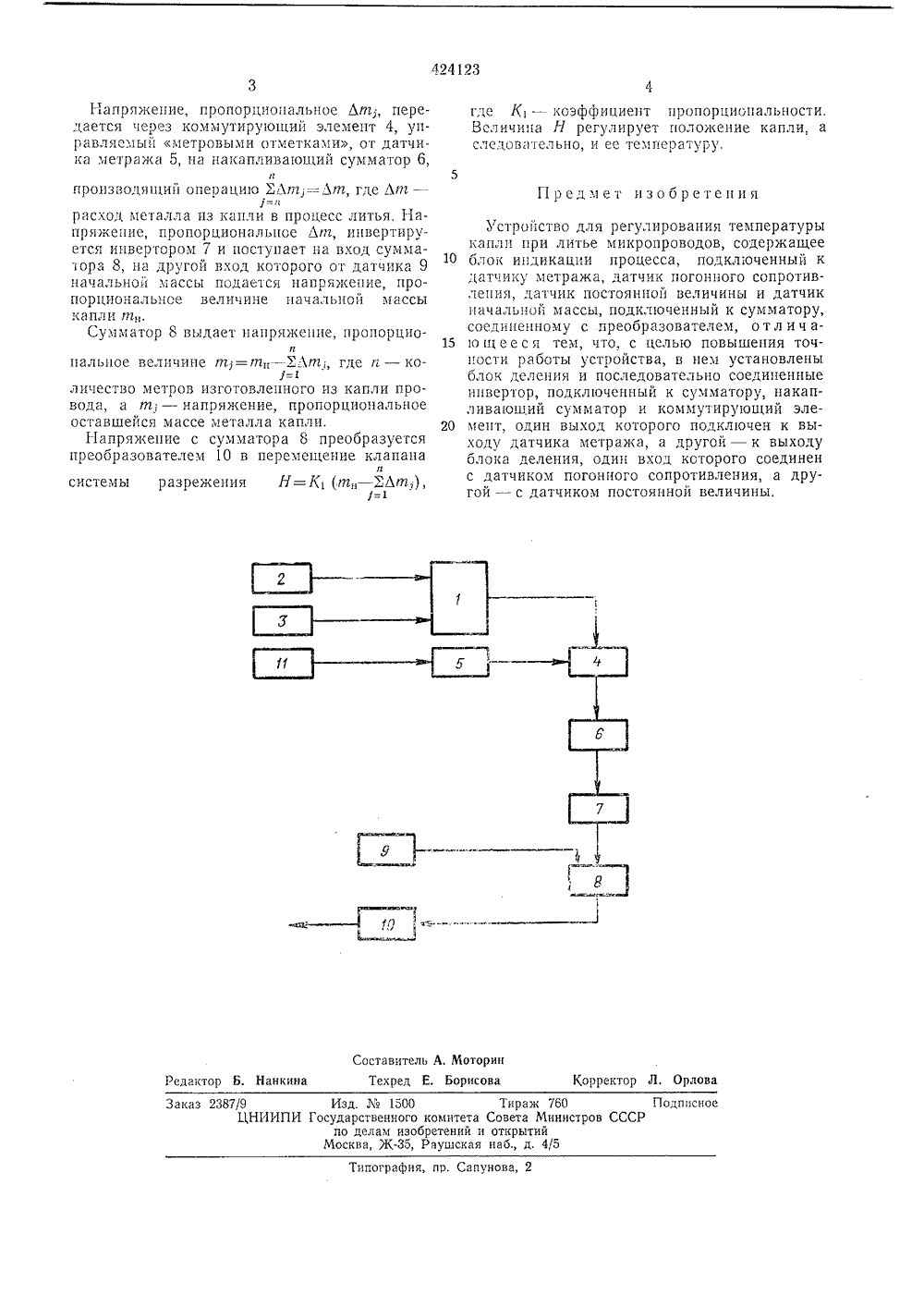

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ24123 н 11 4 Союз Советских Социалистических Республик(51) М, Кл. С 05 с 1 23,19 Государственный комитет Совета Министров СССР ао делам изобретений и откротий(54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ КАПЛИ ПРИ ЛИТЬЕ МИКРОПРОВОДОВИзобретение относится к технологическому оборудованию для литья микропроводов в стеклянной изоляции и может быть применено для автоматического регулирования технологического процесса литья.Известны устройства для определения объема капли жидкого металла, с помощью которых объем находят путем определения фото- токов от участка с известной площадью в центральной части поверхности капли или от двух участков в верхней и боковой краевых областях. Они содержат сумматор, к выходу которого подключен дифференциальный усилитель, а входы сумматора соединены с детектором и датчиком начальных условий,Предлагаемое устройство отличается тем, что в нем установлены блок деления и последовательно соединенные инвертор, подключенный к сумматору, накапливающий сумматор и коммутирующий элемент, что позволяет повысить точность работы устройства.На чертеже изображена функциональная схема предлагаемого устройства.Блок деления 1 по входам связан с датчиком 2 погонного сопротивления и датчиком 3 постоянной величины К=ру, где р - удельное сопротивление материала капли, а у - его удельная плотность (удельный вес). Выход блока деления подключен к коммутирующему элементу 4, управляющий вход которого соединен с датчиком метража 5. Выход коммутирующего элемента соединен с накапливающим сумматором 6, выход которого через инвертор 7 связан со входом сумматора 8, второй вход которого соединен с датчиком 9 на чальной массы. Выход сумматора 8 подключен ко входу прсобразователя 10 напряжение - перемещение клапана системы разрежения. Блок 11 индикации процесса соединен с датчиком метража 5.10 При входе расплавленцого металла в стеклянный капилляр блок индикации процесса выдает разрешающий сигнал на датчик метража 5. С выхода датчика 3 выдается напряжение, пропорциональное величине ру, кото рое поступает ца блок деления 1 в качестведелимого. Датчик 2 погонного сопротивления выдает напряжение, пропорциональное текущей величине погонного сопротивления Я ,у которое поступает на блок деления 1 в качестве делителя. Блок деления вырабатывает напряжение, пропорциональное величине:-- т - 1,Рппог25где Лт - элементарная масса металла, расходуемая из капли при вытяжке 1 м провода; Р. - текущая (мгновенная) величина погонного сопротивления мцкропровода; Ъ; - 30 элементарный объем металла, расходуемый изкапли при вытяжке 1 м провода.424123 Предмет изобретения системы разрежения Составитель А. Моторинедактор Б. Нан кина Техред Е. Борисова Корректор Л. Орлова Изд.1500 Тираж 760 сударственного комитета Совета Минис по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5каз 2387 ПодписноеР в С ПИ Типография, пр. Сапуно Напряжение, пропорциональное Лт,:, передается через коммутирующий элемент 4, управляемый метровыми отметками, от датчика метража 5, на накапливающий сумматор 6,апроизводящий операцию ХЛт,=Лт, где Лпг -у=арасход металла нз капли в процесс литья, Напряжение, пропорциональное Лт, инвертируется инвертором 7 и поступает на вход сумматора 8, на другой вход которого от датчика 9начальной массы подается напряжение, пропорциональное величине начальной массыкапли тп.Сумматор 8 выдает напряжение, пропорциолпальное величине т,=тп - ХЛт;, где гг - ко/=1личество метров изготовленного из капли провода, а т; - напряжение, пропорциональноеоставшейся массе металла капли,Напряжение с сумматора 8 преобразуетсяпреобразователем 10 в перемещение клапананН=К, (,тн - ХЛт;),У=1 где К, - коэффициент пропорциональности, Величина О регулирует положение капли, а следовательно, и ее температуру. Устройство для регулирования температурыкапли при литье микропроводов, содержащее 10 блок индикации процесса, подключенный кдатчику метража, датчик погонного сопротивления, датчик постоянной величины и датчик начальной массы, подключенный к сумматору, соединенному с преобразователем, о т л и ч а ю щеес я тем, что, с целью повышения точности работы устройства, в нем установлены блок деления и последовательно соединенные инвертор, подключенный к сумматору, накапливаюший сумматор и коммутирующий эле мент, один выход которого подключен к выходу датчика метража, а другой - к выходу блока деления, один вход которого соединен с датчиком погонного сопротивления, а другой - с датчиком постоянной величины,
