Устройство для испытания полых шаровых сегментов на прочность и герметичность
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 422994
Авторы: Белобородое, Стафеев, Таланов
Текст

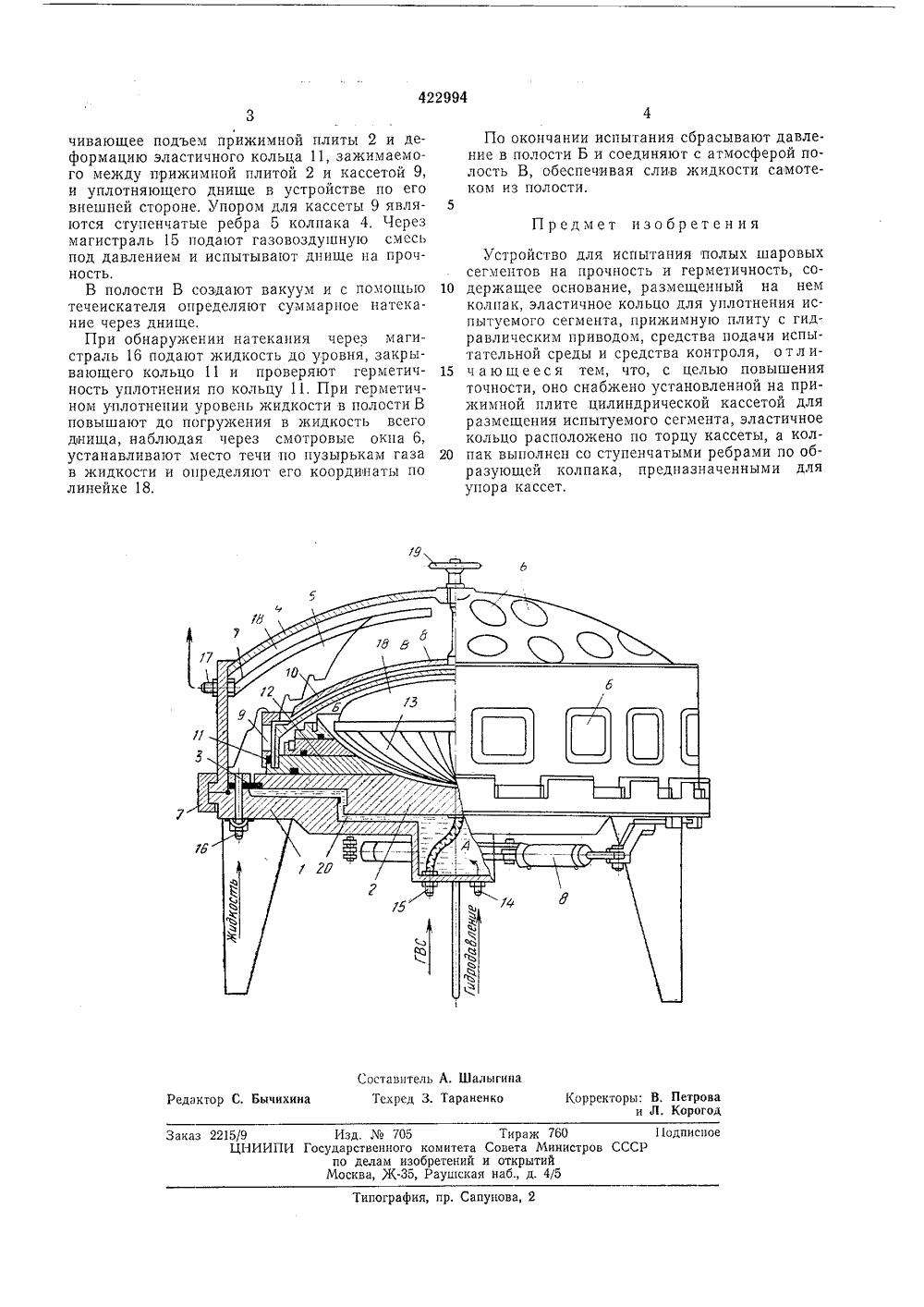

р 1 422994 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских(51) М. Кл. С 01 гп 3/ присоединением заявкиГасударственный комитеСовета Министров СССРоо делам изооретенийи открытий(32) ПриоритетОпубликовано 05.04,74. Бюллетень13 Дата опубликования описания 11.09.74(71) Заявитель 54) УСТРОЙСТВО ДЛЯ ИСПЪТАНИЯ ПОЛЫХ ШАРОВЪХ СЕГМЕНТОВ НА ПРОЧНОСТЬ И ГЕРМЕТИЧНОСТЬИзобретение относится к области испытаний изделий на прочность и герметичность.Известно устройство для испытания на прочность и герметичность полых шаровых сегментов, например днищ, содержащее основание, размещенный ца нем колпак, эластичное кольцо для уплотнения испытуемого сегмента по его торцу, прижимную плиту с гидравлическим приводом, средства подачи испытательной среды и средства контроля. 10Известные устройства имеют недостаточную точность испытания, обусловленную тем, что в процессе испытания днище нагружается дополнительными усилиями зажатия и уплотнения его в устройстве.1С целью повышения точности предлагаемое устройство снабжено установленной на прижимной плите цилиндрической кассетой для размещения испытуемого сегмента, эластичное кольцо расположено по торцу кассеты, а колпак выполнен со ступенчатыми ребрами по образующей колпака, предназначенными для упора кассет.На чертеже изображено предлагаемое устройство для испытания полых шаровых сегментов на прочность и герметичность.Оно содержит основание 1, прижимную плиту 2, соединенную с основанием 1 диафрагмой 3 и образующую с ним замкнутую полость А, колпак 4 со ступенчатыми ребрами 5 и проз рачными смотровыми окнами 6, скрепленцыи с основанием замком 7, приводимым в действие от гидроцилиндра 8. Устройство также включает цилиндрическую кассету 9 для размещения испытуемого сегмента, например днища 10, эластичное кольцо 11, расположенное по торцу кассеты, сменные установочные кольца 12, их количество и конфигурация определяется формоц испытуемого днища; компенсатор 13 объема, средства подачи испытательных сред и контроля, включающие магистрали 14 - 17.При установке испытуемого днища в устройстве образуются замкнутые полости Б и В, ограниченные днищем и соответственно прижимной плитой 2 и колпаком 4. На колпаке 4 расположена координатная линейка 18 со штурвалом 19 и градусной шкалоц. Для ограничения деформации эластичного кольца основание 1 и прижимная плита 2 снабжены ответными зубьями-упорами 20.Испытания с помощью предлагаемого устройства осуществляют следующим образом.На прижимной плите 2 размещают установочные кольца 12, компецсатор 13 объема, испытуемое днище 10, с наружной стороны которого размещают эластичное кольцо 11 ц кассету 9, и закрывают колпаком 4, С помощью замка 7 колпак 4 закрепляется на основании 1. В полости А создается гидродавлецие, обесце422994 Предмет изобретен ия Составитель А. Шалыгина Техред 3. ТараненкоРедактор С. Бычихина Заказ 2215/9 Изд.705 Тираж 760 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, К, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 чивающее подъем прижимной плиты 2 и деформацию эластичного кольца 11, зажимаемого между прижимной плитой 2 и кассетой 9, и уплотняющего днище в устройстве по его внешней стороне, Упором для кассеты 9 являются ступенчатые ребра 5 колпака 4, Через магистраль 15 подают газовоздушную смесь под давлением и испытывают днище на прочность.В полости В создают вакуум и с помощью течеискателя определяют суммарное натскание через днище,При обнаружении натекания через магистраль 1 б подают жидкость до уровня, закрывающего кольцо 11 и проверяют герметичность уплотнения по кольцу 11, При герметичном уплотнении уровень жидкости в полости В повышают до погружения в жидкость всего днища, наблюдая через смотровые окна б, устанавливают место течи по пузырькам газа в жидкости и определяют его координаты по линейке 18. По окончании испытания сбрасывают давление в полости Б и соединяют с атмосферой полость В, обеспечявая слив жидкости самотеком из полости.5 Устройство для испытания полых шаровыхсегментов на прочность и герметичность, со держащее основание, размещенный на немколпак, эластичное кольцо для уплотнения испытуемого сегмента, прижимную плиту с гидравлическим приводом, средства подачи испытательной среды и средства контроля, о тл и ч а ю щ е е с я тем, что, с целью повышенияточности, оно снабжено установленной на прижимной плите цилиндрической кассетой для размещения испытуемого сегмента, эластичное кольцо расположено по торцу кассеты, а кол пак выполнен со ступенчатыми ребрами по образующей колпака, предназначенными для упора кассет.
СмотретьЗаявка
1660499, 06.05.1971
В. А. Таланов, В. С. Белобородое, В. Н. Стафеев
МПК / Метки
МПК: G01M 3/04
Метки: герметичность, испытания, полых, прочность, сегментов, шаровых
Опубликовано: 05.04.1974
