Номер патента: 192495

Опубликовано: 01.01.1967

Авторы: Беспалов, Головин, Федосеев, Яковлев

МПК: F15C 3/14, G06D 1/02

Метки: мембранами, плавающими, пневматический, функциональный, элемент

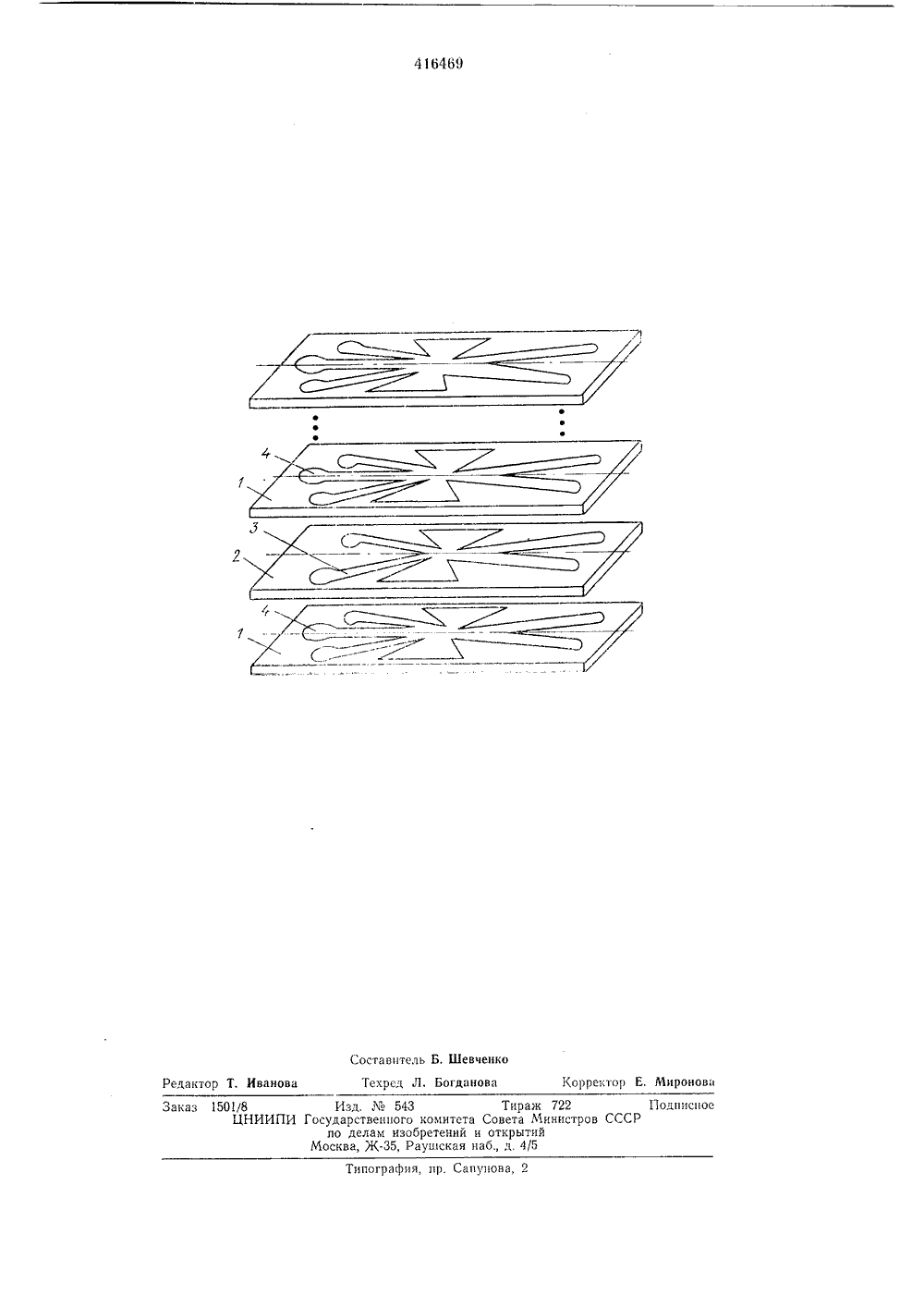

...секци 5 7, р)спо.(Ожегы Одинаковые Гр 100 видие мембраны 9 и )(С, выполненные так, что торць) ОольщеГО диаметра снабжен и)з 1:и для прохода Воздуха. Торцы ме)ьиего диаметра мембран помещены в нэпраляющии канал - отверстие в секции 7.:.)ЛЕМЕН РД01 ДС Г С,(ДУЮ(ЦЪ ООР;130 К.Если;)ав.1 е 1)ие В канал(. ) равно даВленнОБ канале 4, то мембраны могут находиться В любом положении, а Вы. Одной к)Вл мт)кс) 5 бьть соединен с люоым Входным каналом.Если же давление в одном из Входных каналов .) больше, чем Б другом 4, то выходной кд ал сосди 11 тся только с тем Входным кант,ом, Б котором давление будет меньше 1 с ка налом 4), так как бол).В)се даьлсние заставитпе 1)емести 1)ся л)емОрс)пу 3, 1)дсположен 1 гую В камере ) с большим дт)влениел(, которая...

Номер патента: 606985

Опубликовано: 15.05.1978

Авторы: Иванов, Тимофеенко

МПК: E04G 21/00

Метки: высоте, каналами, конструкций, монтажа, сквозными, строительных, элементов

...строительной конструкции, . 30 например, стеновую панель 1 с вентилируемыми сквозными отверстиями, устанавливают на стройплощадке в кассету. В сквозные вертикальные каналы 2, проходящие через панель, вводят соедини тельную деталь 3 до упора с опорной площадкой. При подъеме элемента конструкции краном в проектное положение соединительная деталь, свободно установленная в канале, под действием гра витационной силы опускается до упора с Фланцем 4, размещенным ниже петли 5. Конец детали выступает ниже кромки нижней плоскости панели на 1-1,5 м. Затем конструкцию подают к месту монтажа и опускают на аналогичную панель б, в сквозные каналы которой вводят конусообразную часть 7 детали. При этом происходит точная фиксация конструкции...

Номер патента: 1840836

Опубликовано: 27.07.2012

Авторы: Дёмин, Липилин, Пакина, Романов

МПК: H01M 6/18

Метки: батарея, элементов

1. Батарея из элементов с высокотемпературным твердым электролитом прямоугольной формы кислородным электродом и противоэлектродом и взаимно перпендикулярными газовыми каналами, соединенных через электронопроводящую пластину, отличающаяся тем, что, с целью улучшения удельных характеристик, элементы имеют узкие отверстия вдоль одной из сторон и проволочные токосъемы, образующие каналы с плоской соединительной пластиной, которая соединяет элементы в батарею по периметру отверстий со стороны газа, сообщающегося с внешним объемом и по периметру пластины с другой стороны. 2. Батарея по п.1, отличающаяся тем, что кислородный электрод выполнен в виде несущей пористой пластины с отверстием вдоль одной из сторон, на которую нанесена...

Номер патента: 927287

Опубликовано: 15.05.1982

Автор: Фурманов

МПК: B01F 5/04

Метки: диспергатор, струйный

...с камерой 1, и патрубок 8 вывода жидкости, закрепленный на верхней частикорпуса, Патрубок 7 подвода жидкости закреплен на цилиндрической обечайке 3 тангенциально по отношениюк камере ч. В ступенчатом стержне5 выполнены продольные каналы 9,а диспергатор снабжен дроссельнымиэлементами 10 установленными напродольных каналах 9 ступенчатогостержня 5.Диспергатор работает следующимобразом.При нагнетании жидкости черезтангенциальный патрубок 7 диспергатор Формирует полую вращающуюсяструю, которая за счет центробежныхсил расширяется в корпусе 1, увеличивая размеры и динамику каверны, которая генерирует большее количествоотрывающихся каверн, при схлопываниикоторых происходит более эффетивноедиспергирование бурового или тампонажного раствора. В...

Номер патента: 1699022

Опубликовано: 15.12.1991

Автор: Чижиков

МПК: H01L 23/36, H05K 7/20

Метки: охлаждения, радиатор, радиоэлектронных, элементов

...охлаждения), а также для уменьшения дличы теплопроводных участков расположены по треугольной решетке с шагом й. Тепловое сопротивле ние радиатора представлено большим количеством параллельно соединенных участков (стенок), общих для соседних каналов на протяжении всей длины. Это резко умень, шает тепловое сопротивление радиатора по 20 ,теплопроводности, а в сочетании с развитой поверхностью охлаждения - и всего , радиатора в целом, Каналы 4 охлакдениявыполнены с переменным сечением, рас- ширяющимися кверху и книзу. Это расши,ряет технологические возможностиизготовления массовыми способами (литье под давлением, штамповка), кроме того, уменьшает массу радиатора и снижает потери на краевой эффект, особенно для набе , гающего потока...
