415567

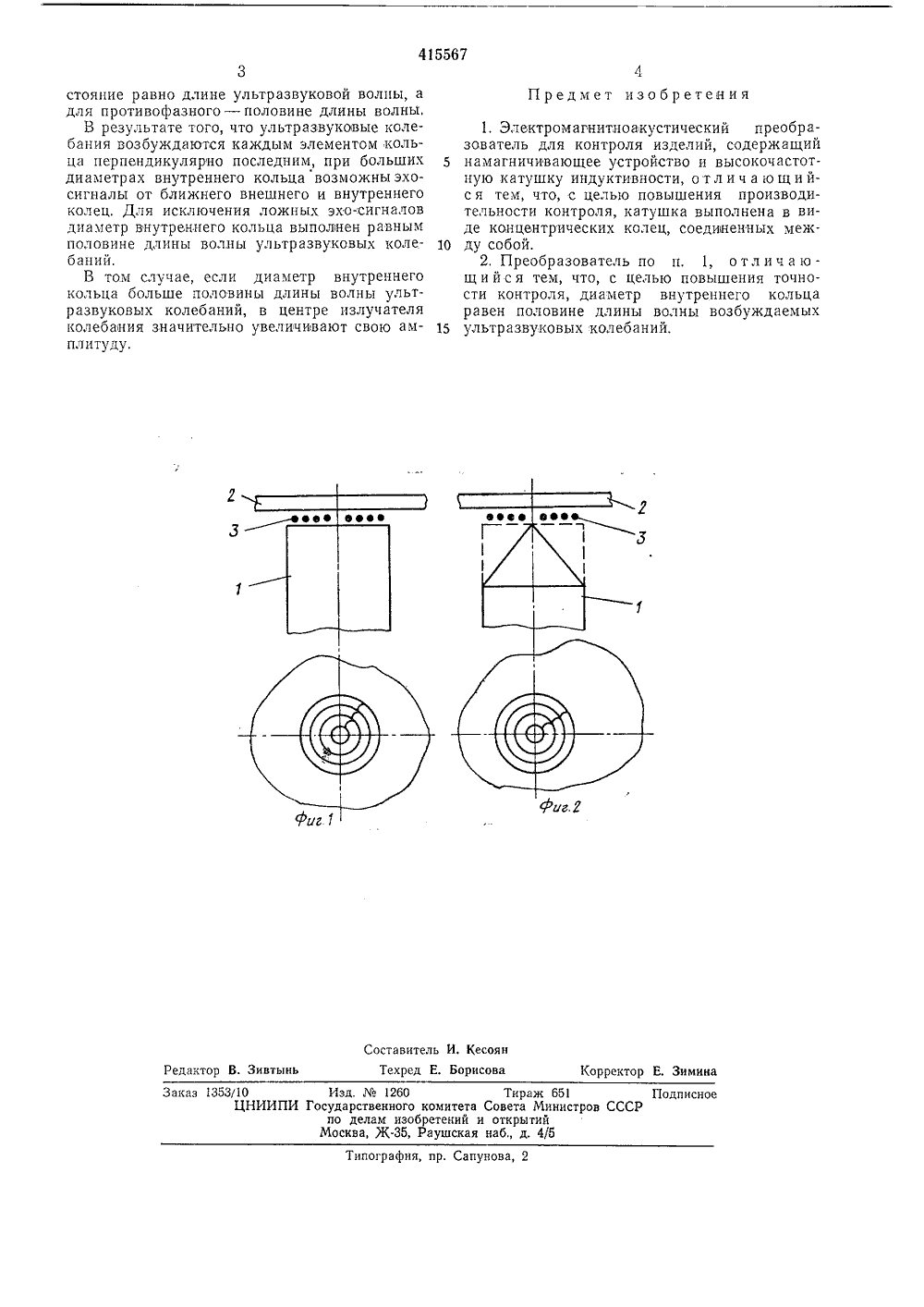

О П И С А Н И Е 415567ИЗОБРЕТЕНИЯ Союз СоветсвйСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 18.7.1971 1 1658185/25-28)присоединением заявкиооударственный комитетСовета Министров СССРпо делам изооретенийи открытий риоритетпубликовано 15.11.1974. Бюллетень6620.179.161088,8 бликования описания 27 Х 1.197 ат АвторыизобретенияЗаявитель Н. А. Глухов и В. Н. Колмогороваучно-исследовательский институт по разработке методов и средств контроля качества материа Всесоюзный еразрушающ ЛЕКТРОМАГНИТНОАКУСТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ 2 Изобретение относится к области контрольно-измерительной техники и может быть использовано при неразрушающем контроле казачества изделий и измерении их размеров.Известный электромагнитноакустический преобразователь для бесконтактного возбуждения и приема УЗ колебаний содержит намагничивающее устройство, выполненное в виде магнита, и плоскую возбуждающую катушку.Однако в известном устройстве возбуждающая катушка имеет острую диаграмму направленности, в результате чего контролируемая зона ограничивается геометрическими размерами рамки.Цель предлагаемого изобретения состоит в повышении производительности контроля путем применения преобразователя с круговой диаграммой направленности и достигается тем, что катушка выполнена в виде соединенных между собой концентрических колец.Кроме того, для обеспечения высокой точности диаметр внутреннего кольца выполняется равным половине длины волны возбуждаемых ультразвуковых колебаний.На фиг. 1 изображена принципиальная схема устройства, предназначенного для контроля неферромагнитных токопроводных материалов; на фиг, 2 - то же, для кон 1 роля ферромагнитных токопроводящих материалов. Электромагнитноакустический преобразователь, предназначенный для контроля не.ферромагнитных токопроводящпх материалов,содержит магнит 1, между пол:асом которого5 и контролируемым образцом 2 в нормальноммагнитном поле жестко закреплена возбуждающая катушка 3 выполненная в Виде концентрических колец.Для контроля ферромагнитных токопрово 0 дящих материалов возбужда 1 ощая катушка 3из концентрических колец размещена такжемежду полюсами 1 и контролируемым образцом 2, но в этом случае необходимо созданиетангенциального магнитного поля, которое5 создается магнитом с полюсом, выполненнымв виде конуса.Предлагаемый преобразователь работаетследующим образом,0 В токопроводящем образце 2 катушка 3создает вихревые токи, которые, взаимодействуя с однонаправленным магнитным полем,возбуждают веер сил. Расстояние между кольцами возбуждающей катушки 2 выбрано с5 таким расчетом, чтобы ультразвуковые колебания, распространяющиеся в токопроводящем материале, пришли в зону действия соседнего кольца в фазе с возоуждающейся вданный момент силой, причем для синфазного.1 соединения концентрических колец это рас415567 ь И. Кесоя Е. Борисов остав Тех Редактор В. Заказ 1353/1 Корректор Е, Зими Подписи ров СССРтын Изд.1260осударственного комитетапо делам изобретений иМосква, Ж.35, Раушская Тираж 65 овета Мини открытий абд. 4/5ИИП Типография, пр. Сапунова,стояние равно длине ультразвуковой волны, а для противофазного - половине длины волны,В результате того, что ультразвуковые колебания возбуждаются каждым элементом кольца перпендикулярно последним, при больших диаметрах внутреннего кольца возможныэхосигналы от ближнего внешнего и внутреннего колец. Для исключения ложных эхо-сигналов диаметр внутреннего кольца выполнен равным половине длины волны ультразвуковых колебаний,В том случае, если диаметр внутреннего кольца больше половины длины волны ультразвуковых колебаний, в центре излучателя колебания значительно увеличивают свою амплитуду,Предмет изобретения 1. Электромагнитноакустический преобразователь для контроля изделий, содержащий 5 намагничивающее устройство и высокочастотную катушку индуктивности, о т л и ч а ю щ и йс я тем, что, с целью повышения производительности контроля, катушка выполнена в виде концентрических колец, соединенных меж ду собой,2. Преобразователь по п, 1, о тл и ч а ющи йс я тем, что, с целью повышения точности контроля, диаметр внутреннего кольца равен половине длины волны возбуждаемых 15 ультразвуковых колебаний.
