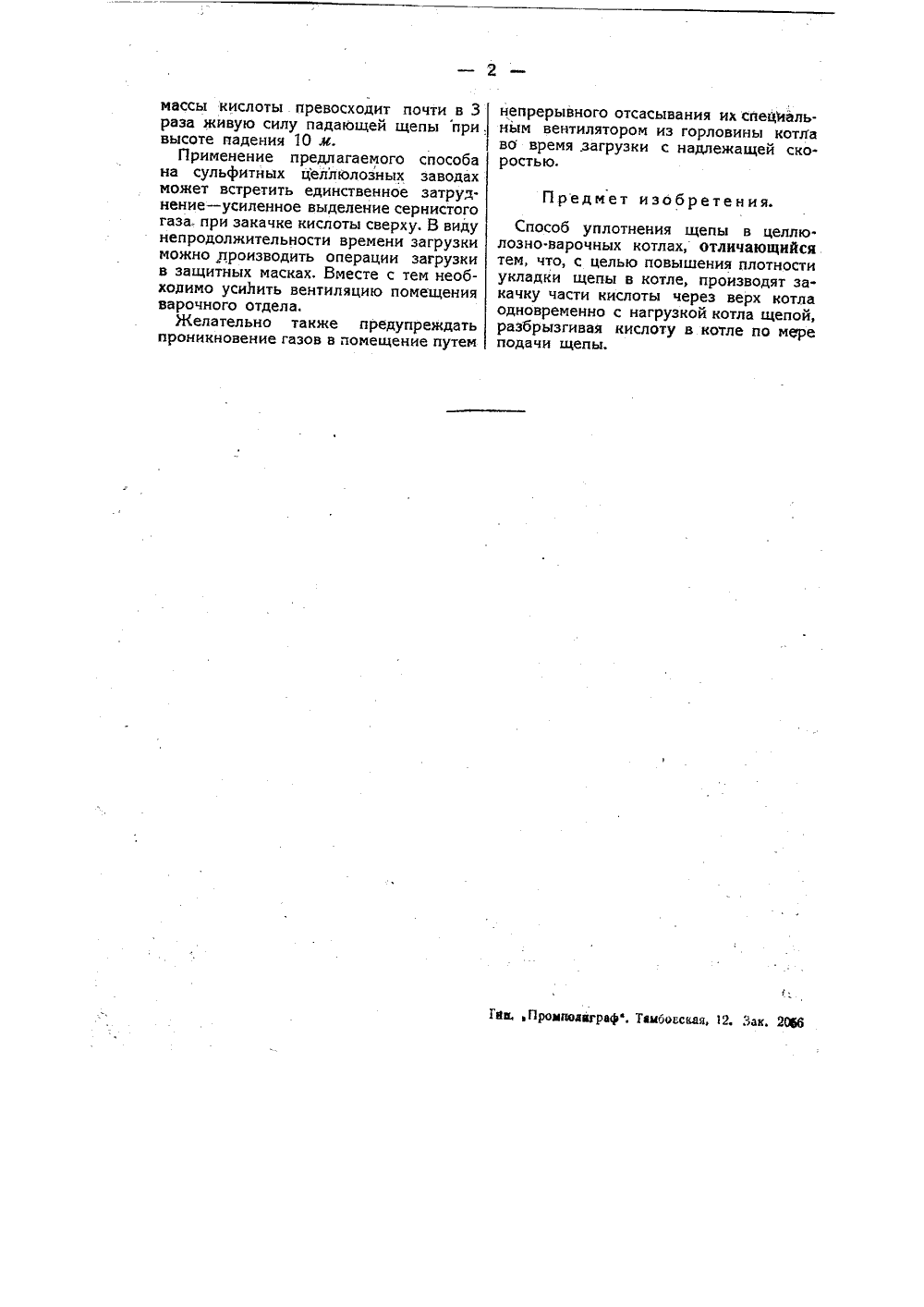

Способ уплотнения щепы в целлюлозно-варочных котлах

Номер патента: 83790

Опубликовано: 01.01.1950

Авторы: Кузнецов, Соколовский

МПК: B01B 1/00, D21C 7/06

Метки: варочных, загрузки, котлов, питатель, целлюлозных, щепой

...этими порш83790нями уменьшается, одновременно уменьшается и заключенный между ними объем, заполняемый сдувочными газами и паром, Размер этого объема регулируется в зависимости от требуемого количества сдувок,При возвращении в приемную часть цилиндра 2 задний поршень 4 останавливается раньше переднего поршня 3 и таким образом объем питателя восстанавливается в полном размере, затем цикл движения поршней повторяется.Движение поршней 3 и 4 происходит от двух синхронно действующих через зубчатые передачи электродвигателей (на чертеже не указаны). Шестерни 7 и 8 насажены на штоки 9 поршня 3. Втулка шестерни 8 и шток имеют винтовую нарезку, благодаря которой при вращении шестерни 8 шток 9 с поршнем 3 получают поступательное движение, при...

Номер патента: 18600

Опубликовано: 30.11.1930

Автор: Свинссон

МПК: B01B 1/00, D21C 7/06

Метки: варочных, загрузки, котлов, целлюлозных

...воздуха.На чертеже фиг,1 изображает вид предлагаемого устройства спереди; фиг. 2 - то же, вид сверху; фиг. 3 - предлагаемое устройство с распределительным приспособлением; фиг, 4 - вид решетки сверху; фиг. 5 - то же, вид сбоку.Для осуществления предлагаемого способа применяется устройство, состоящее из цилиндра 2, служащего для введения щепы в котел и снабженного фланцем 1 и кольцевой паропроводящей трубой 3 с патрубком, от которой внутри цилиндра отходят вниз вертикальные, изогнутые на концах в одном направле. нии, трубы 4, 5 (фиг. 1, 2), которые заканчиваются внутри цилиндра на различной высоте. Цилиндр 2 вставляется в загрузочную горловину варочного котла и опирается на нее фланцем 1, Труба 3 соединяется с паропроводом, при чем...

Номер патента: 49798

Опубликовано: 31.08.1936

Авторы: Гутман, Кулев

МПК: B01B 1/00, D21C 7/14

Метки: кислоты, котлах, целлюлозо-варочных, циркуляции

...массе содержимого котла и не обеспечивает образования турбулентного движения. Настоящее предложение для устранения вышеуказанных недостатков имеет целью создание встречного потока газаи жидкости путем отбора кислоты изнижней части котла и разбрызгивания ее в верхней, с промежуточным подогревом, и отбора газов из верхней , и подведения их с нижней части котла.Операции оборота газа и жидкости должны производиться попеременно.Путем устройства соответствующего пе реключения трубопроводов возможнорегулировать рН варочной кислоты вну-три котла на всем протяжении варкив зависимости от условий процесса,Такая система циркуляции будет способствовать созданию равномерной температуры по всей массе содержимого котла, энергичной циркуляции жидкости,...

Номер патента: 1375705

Опубликовано: 23.02.1988

Авторы: Безверхий, Камель, Ценципер

МПК: D21C 7/06

Метки: варочного, котла, питатель, роторный, целлюлозы

...на фиг.115Роторный питатель содержит корпус 1 и ротор 2Корпус имеет вертикальное загрузочное окно 3, через которое осуществляется поступление щелока 4 и щепы 5 в карманы 6 ротора. 20 В корпусе расположены окна 7 и 8, через -которые осуществляется прохождение щелока и выталкивание щепы в котел. В нижней части корпус содержит нижние сита 9, имеющие радиальные 25 решетки. В карманах ротора у окон расположено устройство, состоящее из решетки 10, имеющей ось вращения, параллельную оси вращения ротора и сме" щенную относительно оси, проходящей через ее центр тяжести,Роторный питатель работает следующим образом.В корпус 1 роторного питателя через окно 3 загрузки с помощью щелока 4 загружается щепа 5 в вертикально35 расположенные карманы 6...

Номер патента: 170000

Опубликовано: 01.01.1965

Авторы: Иль, Пожитков

МПК: B01B 1/00, D21C 7/00

Метки: антикоррозийной, варочных, внутренних, защиты, котлов, поверхностей

...разных по величинекоэффициентов температурного линейного расширения материалов корпуса и облицовки)возникают напряжения сжатия, Это явление5 имеет важное значение, так как материалы,работающие на сжатие в агрессивной среде,не дают трещин, коррозии, вызываемой перенапряжением металла,На листах внутри карты в шахматном по 10 рядке образованы отверстия - удлиненныепазы 4, служащие для дополнительного крепления карты к корпусу котла. Дополнительноекрепление удлиненными пазами создает условие совместности деформаций системы (кор 15 пус - облицовка).Размер листа по ширине (для формирования карты) выбирают в зависимости от размера (диаметра) горловин, через которые подаются листы внутрь котла.20 Корпус варочного котла сварной или...
