Номер патента: 401066
Текст

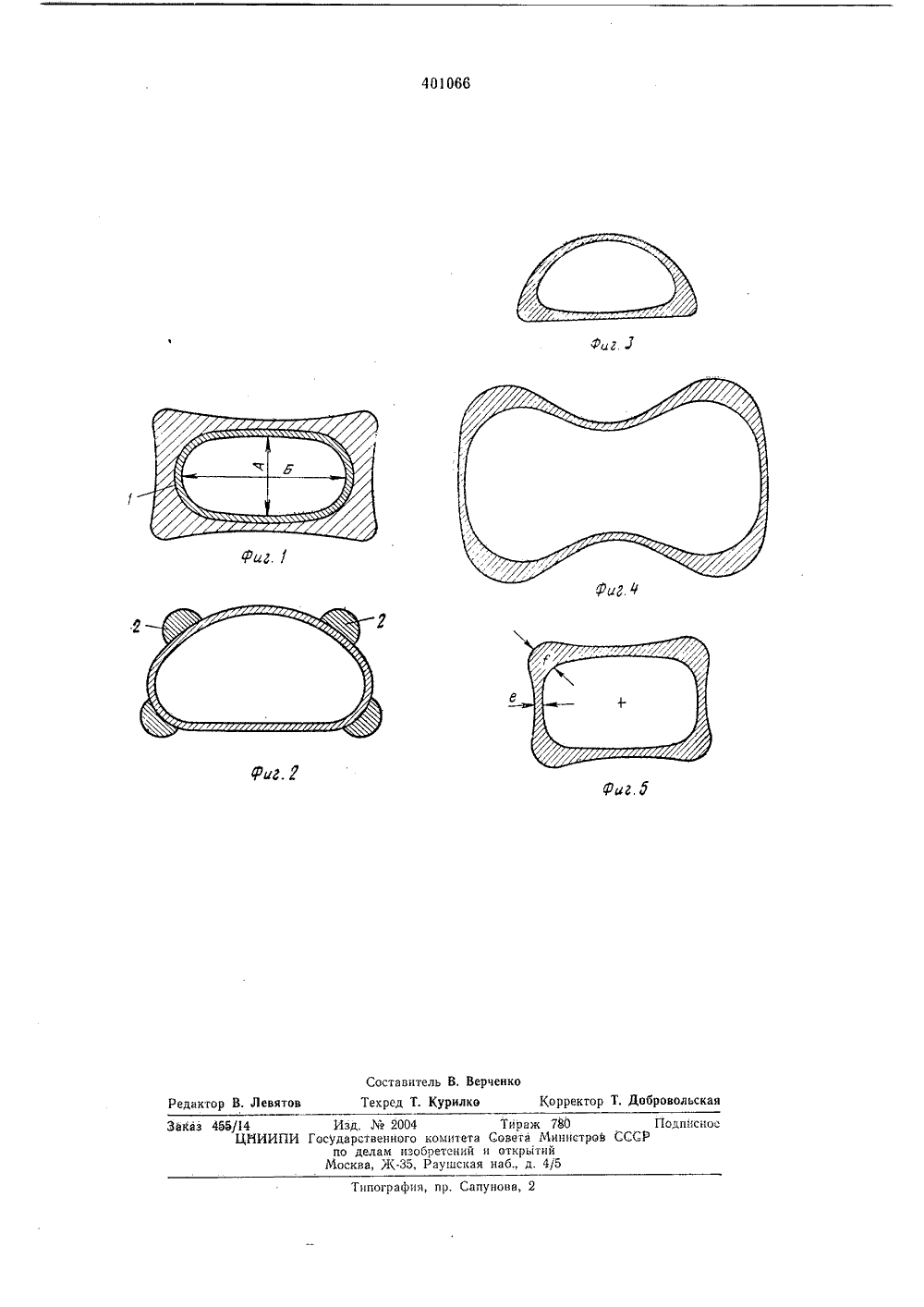

О П И С А Н И Е 401066ИЗОБРЕТЕНИЯ Союз Советских Социалистицеских РеспубликК ПАТЕНТУ Зависимый от патентаЗаявлено 19.И 1.1968 (Л" 1257512/26-9)Приоритет 20.И 1,1967, Ы Т 34363 Лг/2 с,ФРГОпубликовано 01,Х.1973. Бюллетеш.40 М. Кл Н 01 р 3/14 Государственный комитетСовета Министров СССРоо делам изобретенийи открытий УДК 621,372,831.2(088,8) Дата опубликования описания 1.11.1974 Авторыизобретения Иц остра нцы Эрих Шюттлеффель, Хайнц Цанцингер и Герхард ШиклеЗаявитель ГИБКИЙ ВОЛНОВОД Гредмет изобретения Изобретение относится к области радиотехники, а именно к технике СВЧ и касается гибк х волноводов для однозначного переноса преимущественно линейных поляризованных электромагнитных волн.Известны гибкие волноводы, выполненные в виде бесшовцой металлической трубки, армированной снаружи. Целью изобретения является повышение износоустойчивости гибкого волновода.Достигается это тем, что толщина стенок зрубы плавно изменяется по периметру и имеет минимальные значения в области пересечения стенок ортогональными осями, а также тем, что волновод снабжен армирующими элементами, выполненными в виде сплошцой оболочки или продольных полос, а суммарная олщица стенки трубы и армирующего элемента минимальна в области пересечения стенок ортогоцальными осями.На фиг. 1 - 5 изображены поперечные сечения волцоводов различных форм.Волновод может быть изготовлен в виде бесцтовной металлической, например алюминиевоц, трубки 1, снабженной армирующим элементом (диэлектрическим слоем) 2, Толщина стенки трубки плавно изменяется по периметру и имеет минимальные значения в области пересечения стенок ортогональными осями А и Б. Отношение длин осей А и Б выбирается большим 0,45 (фцг. 1). В качестве армирующих элс:;ецтов могут быть использованы продольные диэлектрические или металлические полосы (фцг. 2). Жесткость волновода, опре;,сляемую -олщццой сгецок трубки 1 и толщицоц диэлектрического слоя, выбирают такой, ч.обы прц изгибах волцовода получить минимальное изменение поперечного сечения ц обеспсчить одинаковую гибкость волцовода 10 в ортогоцальцых плоскостях, совпадающих сосями А и Б (фцг. 3 - 5). 15 1. Гибкий волцовод, выполненный в видебесшовцой металлической трубы, отличающийся чем, что, с целью уменьшения деформаций его сечения цри изгиое илц скручивании волцовода, толщина стенок трубы плавно изме цяется по периметру и имеет минимальныезначения в области пересечения стенок ортогональными осями.2. Волновод по и. 1, отличающийся тем, что,с целью повышения его механической прочно сти, он снабжен армирующими элементами,выполненными в виде сплошной оболочки или продольных. полос, а. суммарная толщина стенки трубы и армирующего элемента в области пересечения с 1 енок ортогопальцымц осями ми- ЗО ццмальц.401 О 66 ФигГ и 8. 3 и 8,5 Составитель В. ВерченкоРедактор В. Левитов Техред Т. Курилко Корректор Т. Добровольск Подписноев СССР Заказ 455/14ЦИИ И Г Сапунова, 2 Типог Изд 39 2004 ударственного по делам из Москва, Жоьштета ретсний аушская Тираж 780 Совета Мание открытий наб., д. 4/5
СмотретьЗаявка
1257512
МПК / Метки
МПК: H01P 3/14
Метки: 401066
Опубликовано: 01.01.1973
