Аспиратор для забора проб газа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 39438
Автор: Балабуев
Текст

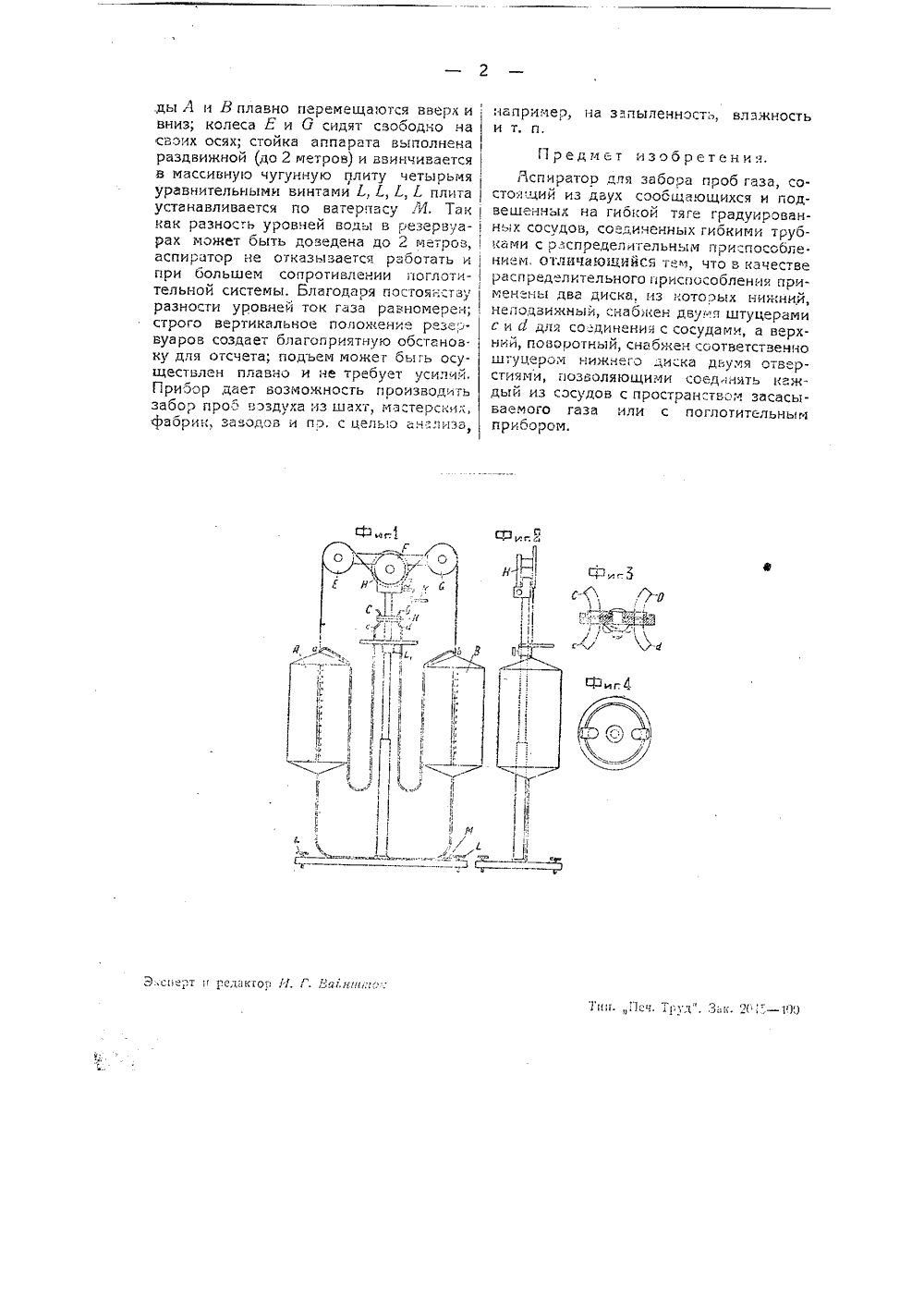

Класс 42 1, 4 СПИСАНИЕ асплратора для забора проб газа, К авторскому свидетельству П. Г. Бадабуева, заявленному 29 шоня 1933 года (спр, о перв. М 132697). О ввдаче авторского свидетельства о",ублякоякяо 3 октября 1934 гояя. Для забора проб газа перед анализом известны приборы, состоящие из двух сообщающихся и подвешенных на общей гибкой тяге сосудов. При подьеме одного сосуда относительно другого вода, переливаясь из верхнего в нижний ссуд, вытесняет из него газ в анализирующую установку, например в поглотители, а освобождающееся пространство верхнего сосуда заполняется свежим газом.В предлагаемом аспираторе в качестве распределительного приспособления применены два диска, снабженные каждый двумя штуцерами, расположенными диаметрально и соответственно друг другу на дисках, и позволяющие производить переключение прибора быстро без отключения.На чертеже фиг, 1 изображает общий вид прибора; фиг. 2 - вид его сбоку; фиг. 3 - вид сбоку распределительного приспособления; фиг, 4 в в последнего сверху.Резервуарами А и В служат цилиндрические латунные сосуды, емкостью в 15 литров каждый, с коническими верхними и нижними днищами, снабженные водомерными стенками, градуированными в литрах и их долях. Можно в качестве резервуаров применять и стеклянные трубчатые бутыли, заключенные в корзиночнь.е оплетения. Верхние отверстия а и д сосудов А и В соединены резиновыми толстостенными трубками диаметром в 10 - 12 мл со штуцерами с и д распределительного приспособления Х, прикрепленного на муфте к стойке, Муфта может быть установлена на любой высоте. Распределительное приспососление состоит из двух дисков, связанных барашком (фиг, 3). Нижний непо. движный диск имеет штуцеры " .и д, верхний имеет два диаметрально расположенные отзерстия соответственно двум отверстиям нижнего диска; от отверстий отходят штуцеры С и Е, на которые надеваются резиновые трубки для соединения одного штуцера с системой " глотительной аппаоатуры, располггаемой на подвижном столике , а другггс - с пространством засась;ваемого Между дисками имеется кожаная пропитанная маслом прокладка. При говорачивании верхнего диска на 180 поглотите.ьная аппаратура перекл 1 очае-ся на другой аспирирующий сосуд, Очевидно, что при заборе воздуха, "кружающего прибор, наличие штуцера С и резиновой трубки при нем необязательно.Сосуды .1 и В подвешены на роликовых цепях, проходящих по рем зубчать.м голосам Е, Р и С, Среднее колесо1Р и червячное колесо . т наглухо насажена; на общую ось. П,".и вращении ихгпосоедством ручки . и червякасосуПредмет изобретения.Яспиратор для забора псоб газа, состоящий из двух сообщающихся и подвешенных на гибкой тяге градуированнь.х сосудов, соединенных гибкими трубками с распределительным приспоссбле.нием, стличаюцийся тем, что в качестве распред лительного приспособления применены два диска. из которых нижний, неподвижный, снабкен дву:.я штуцерами с и д для со динения с сосудами, а верхний, поворотный, снабжен соответственно шгуцером нижнего диска двумя отверстиями, позволяющими соед нять каждый из сосудов с пространством засасываемогс газа или с поглотительным прибором. СР г:-. ,с.ды Л и В плавно перемещаются вверх и вниз; колеса Е и 0 сидят свободно на своих осях; стойка аппарата выполнена раздвижной (до 2 метров) и ввинчивается в массивную чугунную плиту четырьмя уравнительными винтами Е, Л, Е, Е плита устанавливается по ватерпасу Л, Так как разносгь уровней воды в г.езервуарах может быть доведена до 2 метров, аспиратор не отказывается работать и при большем сопротивлении поглоти- тельной системы, Благодаря постоянсгзу разности уровней ток газа равномерен; строго вертикальное положени резервуаров создает благоприятную обстановку для отсчета; подъем можег сы,"ь осущестьлен плавно и не требует усилий. Прибор дает ьозможность произвсдигь забор проб воздуха из шахт, мастерских, фабрик, заводов и пр, с целью ан-" изасв".ттфслсктОт 31, г . Зя иЕ. например, на запыленность, влажностьит. и. 1 ки. 11 ся. Т 1 уЛ"3 к, 2 П .; - 11 О
СмотретьЗаявка
132697, 29.06.1933
Балабуев П. Г
МПК / Метки
Метки: аспиратор, газа, забора, проб
Опубликовано: 31.10.1934
Код ссылки
<a href="https://patents.su/2-39438-aspirator-dlya-zabora-prob-gaza.html" target="_blank" rel="follow" title="База патентов СССР">Аспиратор для забора проб газа</a>
