Ворсовой нетканый материал

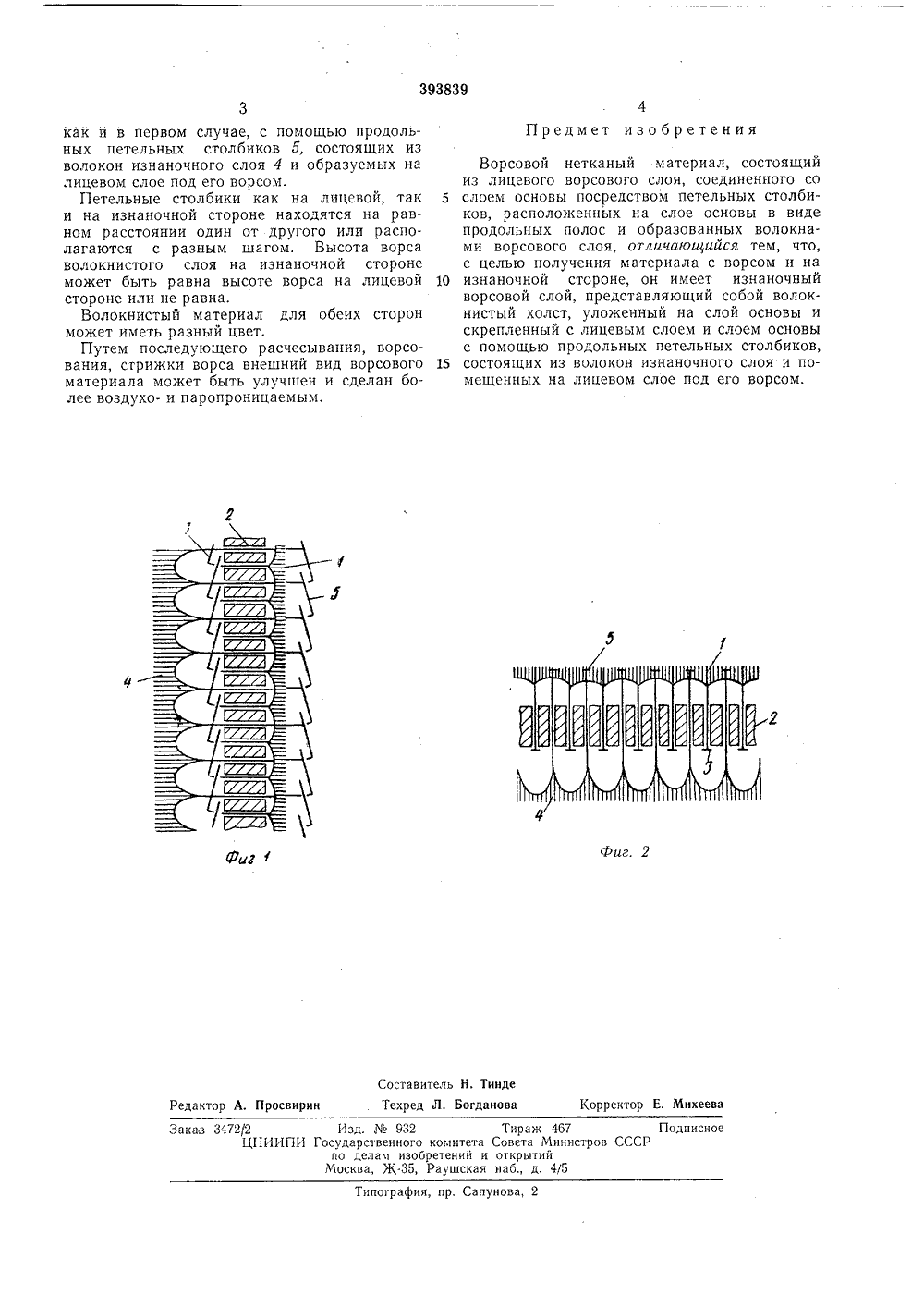

опис-й-ие ИЗОБРЕТЕНИЯ 393839 Союз СоветскихСоциалистическихРеспублик К ПАТЕНТУ Зависимый от патентааявлено 16.Ч.1969 ( 1330206/28-12 Кл, Р 045 1/46В 32 Ь 510 б Р 0411 11/О Приорите Государственный комитет Совета Министров СССР по делам изобретений и открытийУДК 677.066,002(088,8) ликовано 10.Ч 111,1973, Бюллетень3 Дата опубликования описания 8,1,1 вторызобретен Иностранцыдель, Зигфрид Плох иая Демократическая Р арл-Хайнц Дитрихублика) н Яи, Рольф(Герма Заявител Иностранное предприятиеФеб Хальбмонд-Теппихеская Демократическая Республик(Гер АНЫЙ МАТЕРИА РСОВОЙ Изобретение относится к области т ной промышленности и касается ст ворсового нетканого материала.Известен ворсовой нетканый материал, состоящий из лицевого ворсового слоя, соединенного со слоем основы посредством петельных столбиков, расположенных на слое основы в виде продольных полос и образованных волокнами ворсового слоя.Этот материал имеет ворс только с одной стороны, а для получения изделий с двусторонним ворсом, например одеял, фильтров и т. п. с изнаночной стороны основы пришивают нитками волокнистый холст, что практически не создает ворсового материала.Предлагаемый ворсовой нетканый материал двусторонний, он имеет с изнаночной стороны ворсовой слой, представляющий собой волокнистый холст, уложенный на слой основы и скрепленный с лицевым слоем и слоем основы с помощью продольных петельных столбиков, состоящих из волокон изнаночного слоя и помещенных на лицевом слое под его ворсом.На фиг. 1 изображен схематически пред. лагаемый ворсовой материал,продольный разрез; на фиг, 2 - то же, поперечный разрез.Ворсовой материал состоит из лицевого ворсового слоя 1, который соединяется сослоем 2 основы. Волокнистые слои 1, образующие складки ворса, проходят вдоль полотна основы.5 В качестве основы применяют тканый илитрикотажный материал, можно применять нетканые продольные и поперечные нити.Соединяют ворсовой слой 1 со слоем 2 основы петельными столбиками 3, которые расО полагают на изнаночной стороне слоя 2 основы в виде продольных полос.Петельные столбики 3 образуются из волокон, выработанных из слоя 1 волокон припомощи, например, язычковых игл на трико 5 тажно-швейной машине. При возврате игл,пронизывающих с изнанки основу, волокна,захваченные из волокнистого лицевого слоя,протягиваются в виде петель через слой основы и из них па изнаночной стороне основыО образуются пстельные столбики,Сначала к слою 2 основы крепится слой 1волокнистого материала с лицевой стороны,Во время второго этапа рабочего процессадля получения двустороннего ворсового ма 5 териала на изнаночную сторону слоя 2 основы наносят другой ворсовой слой 4, представляющий собой волокнистый холст, искрепляют его со слоем 2 основы так же,393839 иг. 2 Ф Составитель Н. ТиндеТехред Л. Богданова Корректор Е. Михеева дактор А. Просвири Изд.932И Государственного комитет по делам изобретений Москва, Ж.35, Раушска каз 3472/2ЦНИ Тираж 457Совета Министровоткрытийнаб д, 4/5 ПодписноеСР Типография, пр. Сапунова как и в первом случае, с помощью продольных петельных столбиков 5, состоящих из волокон изнаночного слоя 4 и образуемых на лицевом слое под его ворсом.Петельные столбики как на лицевой, так и на изнаночной стороне находятся на равном расстоянии один от другого или располагаются с разным шагом. Высота ворса волокнистого слоя на изнаночной стороне может быть равна высоте ворса на лицевой стороне или не равна.Волокнистый материал для обеих сторон может иметь разный цвет.Путем последующего расчесывания, ворсования, стрижки ворса внешний вид ворсового материала может быть улучшен и сделан более воздухо- и паропроницаемым. Предмет изобретения Ворсовой нетканый материал, состоящийиз лицевого ворсового слоя, соединенного со 5 слоем основы посредством петельных столбиков, расположенных на слое основы в виде продольных полос и образованных волокнами ворсового слоя, отличающийся тем, что, с целью получения материала с ворсом и на 10 изнаночной стороне, он имеет изнаночныйворсовой слой, представляющий собой волокнистый холст, уложенный на слой основы и скрепленный с лицевым слоем и слоем основы с помощью продольных петельных столбиков, 15 состоящих из волокон изнаночного слоя и помещенных на лицевом слое под его ворсом.
