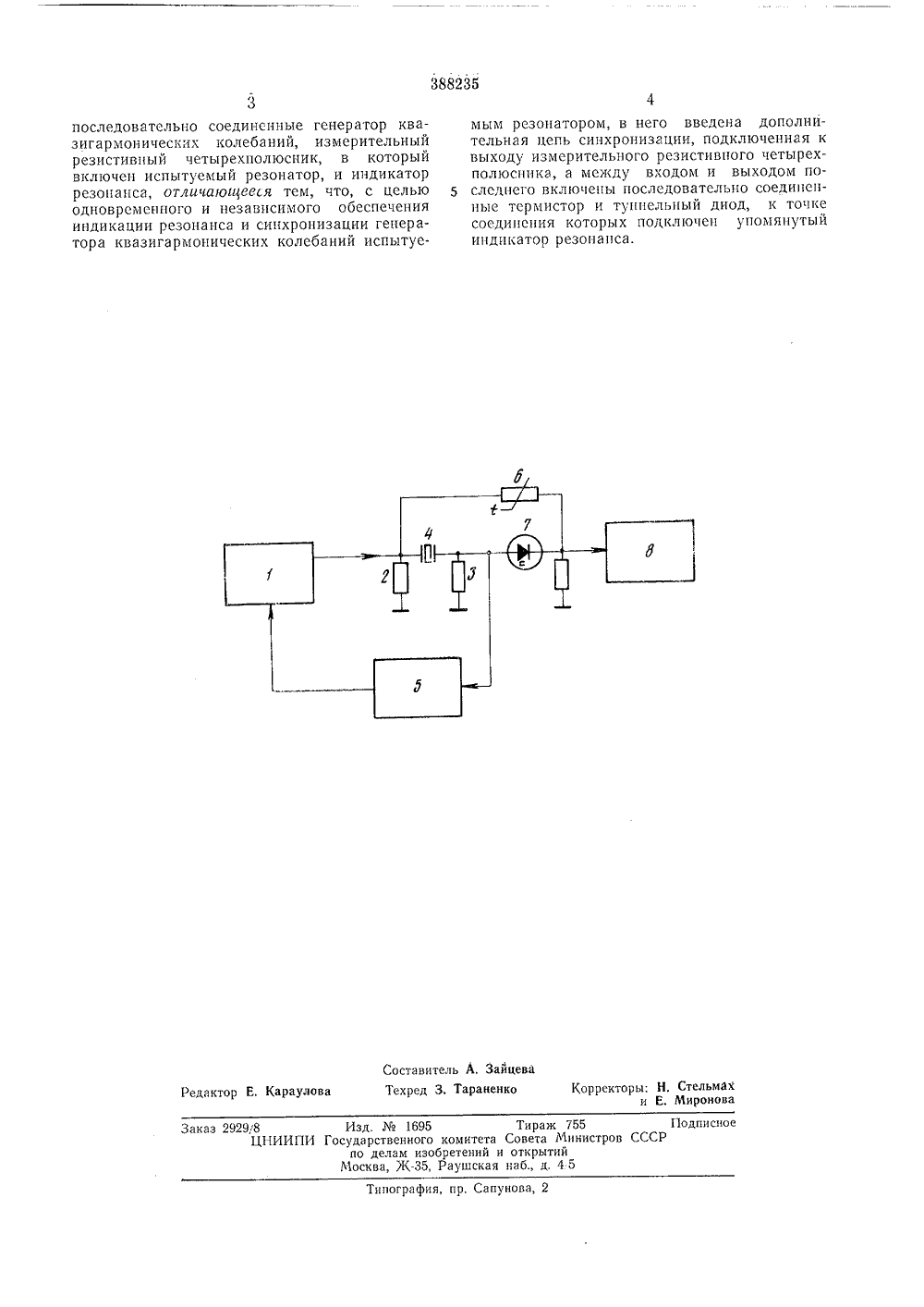

ОПИ 1 АЙИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельстваЗаявлено 24,1 Х.1971 ( 1702339/26-9) Кл. С 01 г 29 присоединением заявкиПриоритетОпубликовано 22.Ч 1,1973. Бюллетень2Дата опубликования описания 31.Х.1973 Государстеенный комитет Совета Министраа СССР ао делам изааретений и открытий621,372.412 (088,8) Авторы зобретени Ба Б. В. Сивко аявител СТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСК ПАРАМЕТРОВ ПЪЕЗОРЕЗОНАТОРОВПредмет изобретевия Устройство для измерения электрическихпараметров пьезорезонаторов, содержащее Й 1 вестн 1 яе устройства для измерения элек. трических параметров пьезорезонаторов содержат генератор квазигармонических колебаний, измерительный резистивный четырехполюсник с измеряемым резонатором и инди катор резонанса.С целью обеспечения одновременной и независимой индикации резонанса и синхронизации генератора квазигармонических колебаний испытуемым резонатором в предлагаемое 10 устройство введена дополнительная цепь синхронизации, подключенная к выходу измерительного резистивного четырехполюсника. Между входом и выходом последнего включены последовательно соединенные термистор и 15 туннельный диод, к точке соединения которых подключен индикатор резонанса.На чертеже представлена блок-схема предлагаемого устройства.Устройство содержит генератор 1 квазигар монических колебаний, измерительный четырехполюсник, состоящий из резисторов 2 и 8 и измеряемого резонатора 4, цепь 5 обратной связи для синхронизации частоты генератора измеряемым резонатором, а также цепь инди кации резонанса, состоящую из термистора б, туннельного диода 7 и индикатора 8. Цепи смещения рабочей точки термистора и туннельного диода по постоянному току не показаны, 30 Частота генератора 1 стабилизируется изме. ряемым резонатором 4. При этом на входе и выходе измерительного четырехполюсника (на резисторах 2 и 3) присутствуют сигналы определенного уровня и фазы. На частоте последовательного резонанса измеряемого резонатора при условии малого сопротивления резисторов 2 н 8 разность фаз этих сигналов равна О, что соответствует минимуму показаний индикатора 8 при некотором значении сопротивления термистора б. Указанный минимум показаний может быть достигнут только при условии равенства О реактивной составляющей проводимости резонатора (при резонансе), так как реактивной проводимостью термистора и туннельного диода можно пренебречь, а сигнал с входа измерительного четырехполюсника через термистор б проходит к индикатору строго в фазе, с выхода четырехполюсника через туннельный диод 7 - строго в противофазе.Таким образом, сопротивление термистора б при минимуме показаний индикатора 8 характеризует активную проводимость резонатора, а значение частоты генератора в этот момент соответствует резонансу.388235 айцеванко ставитель хред 3. Т ррскторы: Н, Стельми Е. Мирон едактор Е. Караулова Тираж 755комитета Совета Министровретений и открытийРаушская наб., д. 4 5 аказ 2929/8 Изд.1695 ИПИ Государственногопо делам изо Москва, Ж,дписное пография, пр. Сапунова, 2 последовательно соединенные генератор квазигармонических колебаний, измерительный резистивный четырехполюсник, в который включен испытуемый резонатор, и индикатор резонанса, отличающееся тем, что, с целью одновременного и независимого обеспечения индикации резонанса и синхронизации генератора квазигармопических колебаний испытуемым резонатором, в него введена дополнительная цепь синхронизации, подключенная к выходу измерительного резистивного четырехполюсника, а мехкду входом и выходом по следнего включены последовательно соединенные термистор и туннельный диод, к точке соединения которых подключен упомянутый индикатор резонанса.
СмотретьЗаявка
1702339
Б. В. Сивков, В. П. Багаев
