Номер патента: 1838570

Опубликовано: 30.08.1993

Автор: Никифоров

МПК: E21B 10/46

Метки: бурения, вращательного, резец, шпуров

...в сторону от оси 5 шпура.П 150 Окончательно 0,30,95.На фиг.1 изображен резец в процессебурения с изображением проекции углаа на плоскость, проходящую через ось 5вращения резца; на фиг.2 - разрез А-А нафиг,1 с изображением угла Р, на фиг.3 -разрез по Б-Б на фиг.2 с изображениемпроекцииугла у на плоскость, проходящуючерез ось 5 вращения резца; на фиг,4- изображение резца с обратной стороны отно 18385705 10 15 20 25 30 35 40 45 50 55 сительно фиг.1, на фиг,5 - узел на фиг,З, изображающий положение зубка и длинч смещения Я.Резец для вращательного бурения шнуров состоит иэ корпуса 2, у которого с одного торца выполнена режущая лопасть 3, а с другого торца выполнен конус 24 для соединения резца с буровой штангой, В корпусе выполнена выемка 6,...

Номер патента: 539143

Опубликовано: 15.12.1976

Авторы: Иванов, Крапивин, Ленченко, Петров, Родионов

МПК: E21C 13/02

Метки: бурения, вращательного, резец, шпуров

...в шпуре. Это достигается тем, что оба пера имеют одинаковую ширину, меньшую половины радиуса эксцентричной шпурообразующей части резца, а опережающее перо 15 смещено в сторону оси вращения на величину, равную ширине пера.На чертеже показаны предлагаемый резец иформа забоя шпура, образующегося при его работе.20 Резец состоит пз корпуса 1 и двух асимметричных перьев с наклонными лезвиями: опережающего 2 и отстающего 3, имеющих одинаковую ширину пг, меньшую половины радиуса Я шпура 4.25 В резце с двумя асимметричными перьямиопережающее перо смещено в сторону осп вращения на ширину т пера. При таком расположениц перьев расстояние от оси вращения до внешнего бокового лезвия опережаю539143 Формула изобретения Составитель М. Рогач Текред...

Номер патента: 870701

Опубликовано: 07.10.1981

Авторы: Бабенко, Пащенко, Романенко, Толмачев, Шаповалов, Юргилевич

МПК: E21C 35/18

Метки: горных, машин, резец

...вставкой, которая имеет пирамидальный наконечник 23.Недостатком таких резцов является малая интенсивность поворота резцов в процессе работы, что снижает эффективность процесса разрушения.Целью изобретения является повышение эффективности процесса резания.Поставленная цель достигаетСя тем, что резец, имеющий державку, установленную в кулаке с возможностью свободного поворота относительно своей продольной оси и армированный твердо- сплавной вставкой режущую головку с рабочими гранями, выполнен с разновеликими гранями на режущей головке, при этом наконечник вставки выполнен в виде неправильной пирамиды. 20Йа фиг. 1 показан общий вид резцадля горных машин; на фиг. 2 показанузелна фиг. 1; на фнг. Э показанвид по стрелке А на фиг.1.О...

Номер патента: 343036

Опубликовано: 01.01.1972

Автор: Шубный

МПК: E21B 10/46

Метки: бурения, резец, шпуров

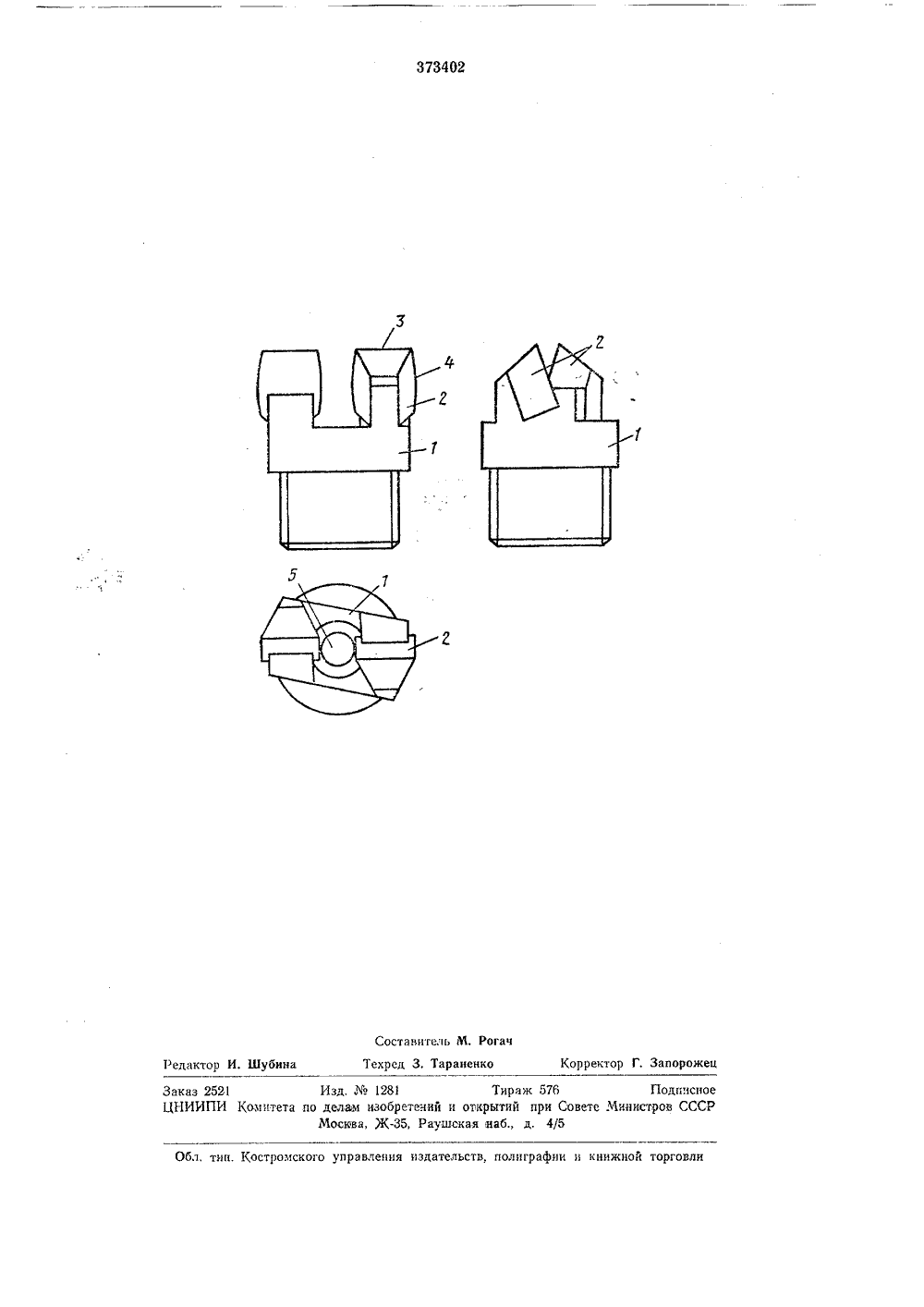

...корпуса резца выполняется соответственно впадина или выступ, Замена пластин осуществляется путем неполного отвинчивания гаек с болтов. ящпй из отлачаю- сполъзо- акреплеи устаРсзец для бу корпуса и двух испйся тем, что, вгния режущих ны в закрытом и новлены на подк рснпя шпуров, состорежущих пластин,с целью повторного ипластин, последние з азу корпуса болтамладку,Известен резец для бурения шпуров, состоящий из корпуса и двух режущих пластин.Отличие предлагаемого резца от известного заключается в том, что режущие пластины закреплены в закрытом пазу корпуса болтами и установлены на подкладку. Такое выполнение резца позволяет повторно использовать режущие пластины.На чертеже изображен описываемый резец для бурения шпуров в двух проекциях,...

Номер патента: 133024

Опубликовано: 01.01.1960

Автор: Верескунов

МПК: E21B 10/46

Метки: бурения, вращательного, крепких, породах, резец, шпуров

...в форме лас Описанный в авт, св,122726 резец для вращательного буренияшпуров в крепких породах с хордообразным расположением пластиноктвердого сплава, торцовым резанием канавок, разрушением выступовпороды отжимом и пазовым соединением резца с коронкой имеет существенные недостатки; в забое шпура образуются кольцевые выступы,мешающие бурению, твердосплавные резцы выпадают из пазов и др,В резце предлагаемой конструкции, сохраняющем отличительныепризнаки основного изобретения по авт. св.122726 все армирующиерезец пластинки твердого сплава повернуты от хордообразного их расположения на 30 - 40, выступ на резце выполнен в виде ласточкинахвоста, а в центре резца применена пластинка твердого сплава,На фиг. 1 и 2 показаны два варианта...
