Генератор илпульсов

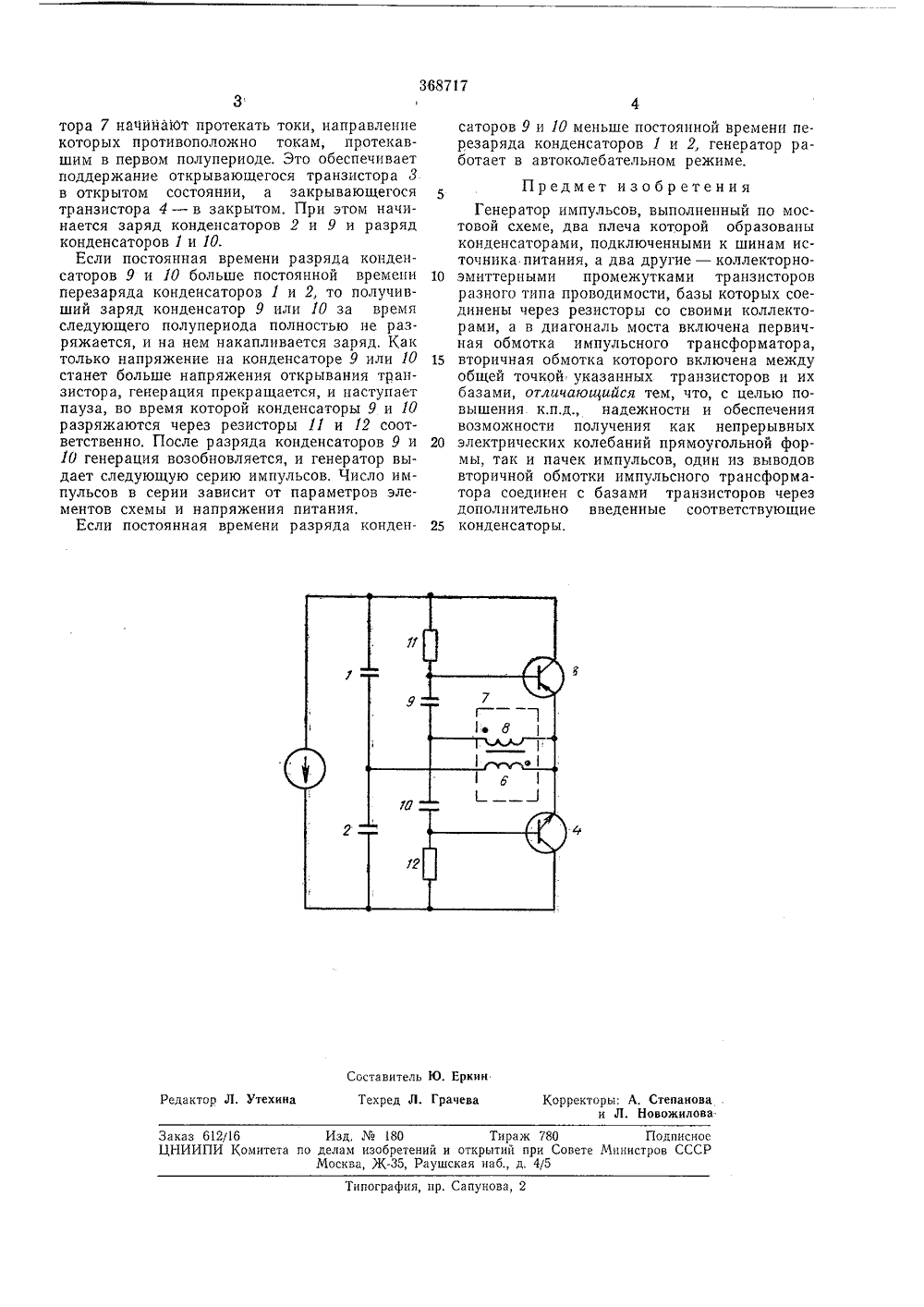

О П И С А Н И Е 36877ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союэ Саветскик Соцналистическик РеспубликЗависимое авт. свидетельства М М, Кл, Н 031 с 3/ 0 (М 1611820/26 Заявлено с присоединением заявк риоритет Комитет по делам зобретений и открыти при Совете Министров СССР.111 197 ата опубликования описани второбретен Г. Г. Соловски аявитель ТОР ИМПУЛЪСОВ ГЕ Изобретение относится к области электротехники и может быть применено в электрических устройствах различного назначения, например в преобразователях постоянного напряжения.Известен генератор импульсов, выполненный по мостовой схеме, два плеча которой образованы конденсаторами, подключенными к шинам источника питания, а два другие - коллекторно-эмиттерными промежутками транзисторов разного типа проводимости. Базы транзисторов соединены через резисторы со своими коллекторами, а в диагональ моста включена первичная обмотка импульсного трансформатора, вторичная обмотка которого включена между общей точкой эмиттеров транзисторов и их базами. Цель изобретения - повышение к.п.д., надежности устройства и возможность получения как непрерывных электрических колебаний прямоугольной формы, так и пачек импульсов.Эта цель достигается тем, что в предложенном генераторе один из выводов вторичной обмотки импульсного трансформатора соединен с базами транзисторов через дополнительно введенные соответствующие конденсаторы.На чертеже изображена принципиальная электрическая схема предлагаемого генератора. Конденсаторы 1, 2 и промежутки эмиттер.коллектор транзисторов 3, 4 образуют мост, подключенный к источнику питания б. В диагональ моста включена первичная обмотка б 5 импульсного трансформатора 7, соединяющаяэмиттеры транзисторов 3 и 4 с общей точкой конденсаторов 1 и 2. Вторичная обмотка 8 трансформатора 7 соединена по Т-образной схеме с конденсаторами 9 и 10. Второй ее вы вод подключен к эмиттерам транзисторов 3 и4, базы которых соединены со своими коллекторами через резисторы 11 и 12.При включении напряжения питания открывается транзистор, у которого больше началь ный ток, например транзистор 4. По первичной обмотке б трансформатора 7 течет ток, В генераторе вознпкает блокинг-процесс, в ходе которого конденсатор 2 полностью разрядится, а конденсатор 1 полностью зарядится, 20 Одновременно током вторичной обмотки 8,протекающим через переход эмиттер - база от крытого транзистора 4, заряжается конденса тор 10. По окончании перезаряда конденсато ров 1 и 2 ток во вторичной обмотке 8 транс форматора 7 становится равным нулю. Напряжение на транзисторе 3 становится равным напряжению питания, и он вследствие гальванической связи базы с коллектором открывается. Начинается разряд конденсатора 1 че- ЗО рез транзистор 3. Через обмотки трансформаКорректоры: А, Степанова и Л, Новожилова. Редактор Л. Утехина Заказ 612/16 Изд,180 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 тора 7 начййают протекать токи, направление которых противоположно токам, протекавшим в первом полупериоде. Это обеспечивает поддержание открывающегося транзистора 3 в открытом состоянии, а закрывающегося транзистора 4 - в закрытом, При этом начинается заряд конденсаторов 2 и 9 и разряд конденсаторов 1 и 10.Если постоянная времени разряда конденсаторов 9 и 10 больше постоянной времени перезаряда конденсаторов 1 и 2, то получивший заряд конденсатор 9 или 10 за время следующего полупериода полностью не разряжается, и на нем накапливается заряд. Как только напряжение на конденсаторе 9 или 10 станет больше напряжения открывания транзистора, генерация прекращается, и наступает пауза, во время которой конденсаторы 9 и 10 разряжаются через резисторы 11 и 12 соответственно. После разряда конденсаторов 9 и 10 генерация возобновляется, и генератор выдает следующую серию импульсов. Число импульсов в серии зависит от параметров элементов схемы и напряжения питания.Если постоянная времени разряда конден. саторов 9 и 10 меньше постоянной времени перезаряда конденсаторов 1 и 2, генератор работает в автоколебательном режиме,Предмет изобретенияГенератор импульсов, выполненный по мостовой схеме, два плеча которой образованыконденсаторами, подключенными к шинам источника питания, а два другие - коллекторно 10 эмиттерными промежутками транзисторовразного типа проводимости, базы которых соединены через резисторы со своими коллекторами, а в диагональ моста включена первичная обмотка импульсного трансформатора,15 вторичная обмотка которого включена междуобщей точкой указанных транзисторов и ихбазами, отличающийся тем, что, с целью повышения. к,п.д., надежности и обеспечениявозможности получения как непрерывных20 электрических колебаний прямоугольной формы, так и пачек импульсов, один из выводоввторичной обмотки импульсного трансформатора соединен с базами транзисторов черездополнительно введенные соответствующие25 конденсаторы,
