Номер патента: 366937

Автор: Фельдман

ZIP архив

Текст

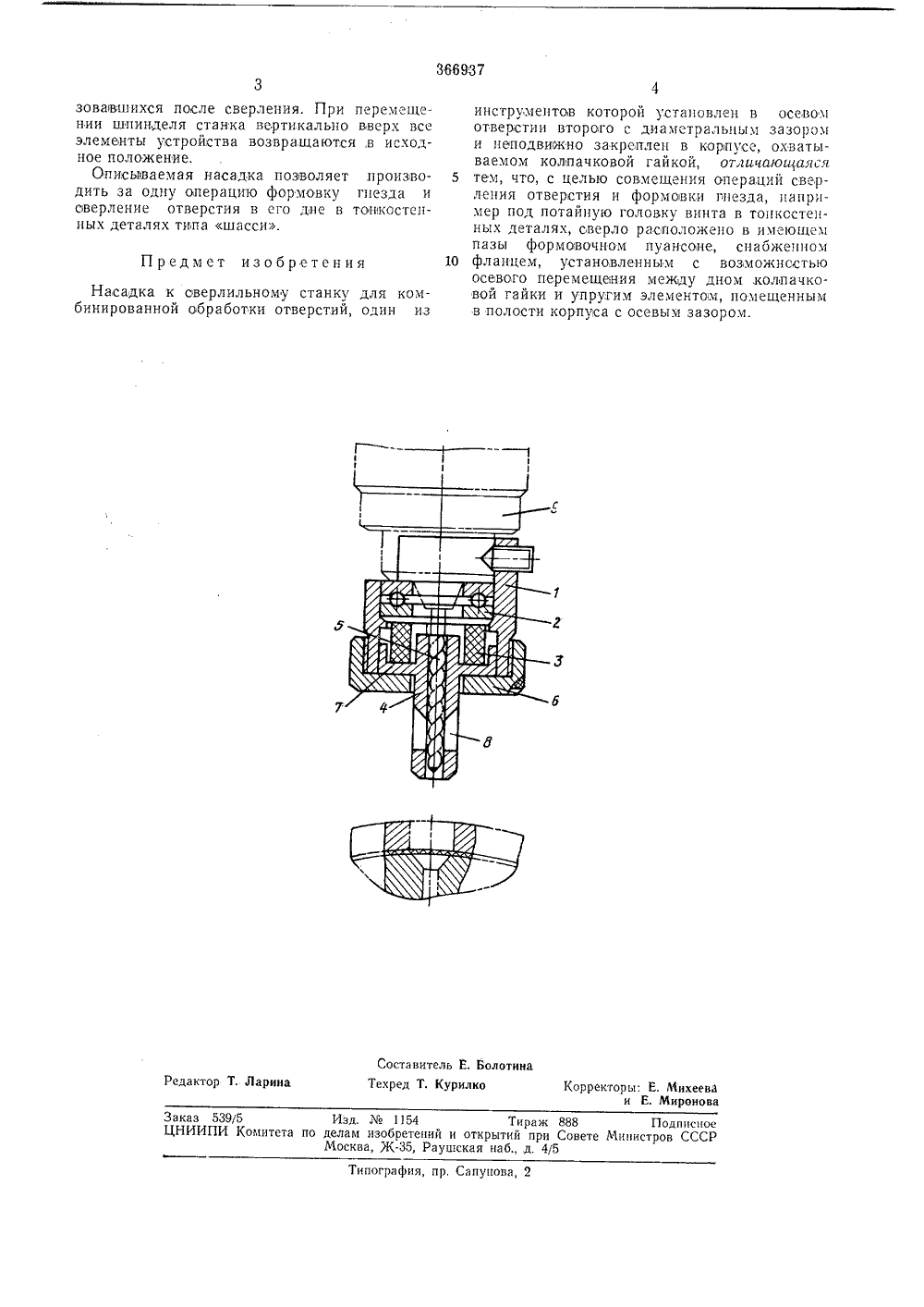

аюэ СоветскихциалистическихРеспублик ЗОБРЕТЕН И ВТОРСКОМУ ЕТЕЛЬСТ исимое от авт. свидетельстваЗаявленс 05.1.1971 (М 1608836,25-8) л. В 23 Ь 3110 исоединением заявкириоритетпубликовано 23.1.1973. Бюллетень8 ага опубликования описания 19.111.1973 Комитет по деламобретений и открытийри Совете ВЬнистровСССР 621.952.013 (088 Авторизобретен Н. Фельдман Заявите АСА СВЕРЛИЛЬНОМ АНК сываемая напиоо н пиндел ыстрозажимсверлильног ои п станк В корпусе 1 наподшипник 2 и уполиуретановая ввающая усилие,гнезда. В корпускоторый осущестжит направляющ ппцдел чеканку асенцо Известны насадки к сверлильному станкудля комбинированной обработки отверстий,один из инструментов которых установлен восевом отверстии второго с диаметральнычзазором и неподвижно закреплен в корпусе,охватываемом колпачковой гайкой.Предлагаемая насадка отличается от известных тем, что сверло расположено в имеющем пазы формовочном пуансоне, снабженном флапцем, установленным с возможностью осевого перемещения между дном колпачковой гайки и упругим элементом, помещенным в полости корпуса с осевым зазором.Такое конструктивное выполнение насадкиобеспечивает совмещение операций сверлсия отверстия и формовки гнезда, напримерпод потайную головку винта в тонкостенныхдеталях,На чертеже изображена описадка.Насадка крепится . а батрон, либо к шю о садки размещены упорный пругий элемент 3, например тулка или пружина, развидостаточное для формовки е 1 установлен пуансон 4, вляет формовку гнезда, слуей для сверла 6, расположенного в его осевом отверстии с диаметральным зазором.Снизу на корпус 1 навинчена колпачковаягайка 6, между дном которой и упругим эле ментом 3 находится фланец 7 пуансона.Для того, чтобы вращающаяся вместе скорпусом 1 гайка 6 пе придавала вращение пуансону 4, между упругим элементом 3 и подшипником 2 имеется осевой зазор. Для 10 удаления стружки в пуансоне 4 предусмотрены лазы 8.Работает насадка следующим ооразом.При перемещешш шпинделя станка вертикально вниз нижний торец пуансона 4 упира ется в деталь-заготовку, прп этом выбираетсязазор между верхнич торцом упругого элемента 3 и нижним торцом подшипника 2, что приводит к появлению зазора между гайкой 6 и фланцем 7 пуансона. Пуансон 4 прп этом 20 не вращается, а при дальнейшем перемещении вниз шпинделя происходит формовка гнезда пуансоном. После окончания формовки пуансон сжимает упругий элемент 3, и происходит сверление отверстия в дне отфор мованного гнезда сверлом 6, .закрепленнымсовместно с корпусом 1 неподвижно в патроне илп шпинделе 9.Дальнейшее перемещение и я внизобеспечивает окончательную отфор- ЗО мованного гнезда и снятие з в, обра366937 Предмет изобретения Составитель Е. Болотиехред Т. Курилко Редактор Т. Ларина Т Корректоры: Е, Михее и Е. МироноИзд.1154 Тираж 888по делам изобретений и открытий при Совете Москва, Ж, Раушская наб., д. 4/5 3 а каз 539/5 ЦНИИПИ Комитпография, пр. Сапунова зовавшихся после сверления. При перемещении шпинделя станка вертикально вверх все элементы устройства возвращаются,в исходное положение.Описываемая насадка позволяет производить за одну операцию формовку гнезда и сверление отверстия в его дне в тонкостенных деталях типа шасси. Насадка к сверлильному станку для комбинированной обработки отверстий, один из инструментов которой установлен в осевом отверстии второго с диаметральным зазором и неподвижно закреплен в корпусе, охватываемом колпачковой гайкой, отличающаяся 5 тем, что, с целью совмещения операций сверления отверстия и формовки гнезда, например под потайную головку винта в тонкостенных деталях, сверло расположено в имеющем пазы формовочном пуансоне, снабженном 10 фланцем, установленным с возможнсстьюосевого перемещения между дном .колпачковой гайки и упругим элементом, помещенным в полости корпуса с осевым зазором.

Смотреть

Заявка

1608836

М. Н. Фельдман

МПК / Метки

МПК: B23B 31/04

Метки: злсперто, фонд

Опубликовано: 01.01.1973
