Всесоюзная toitkotui”-4u=

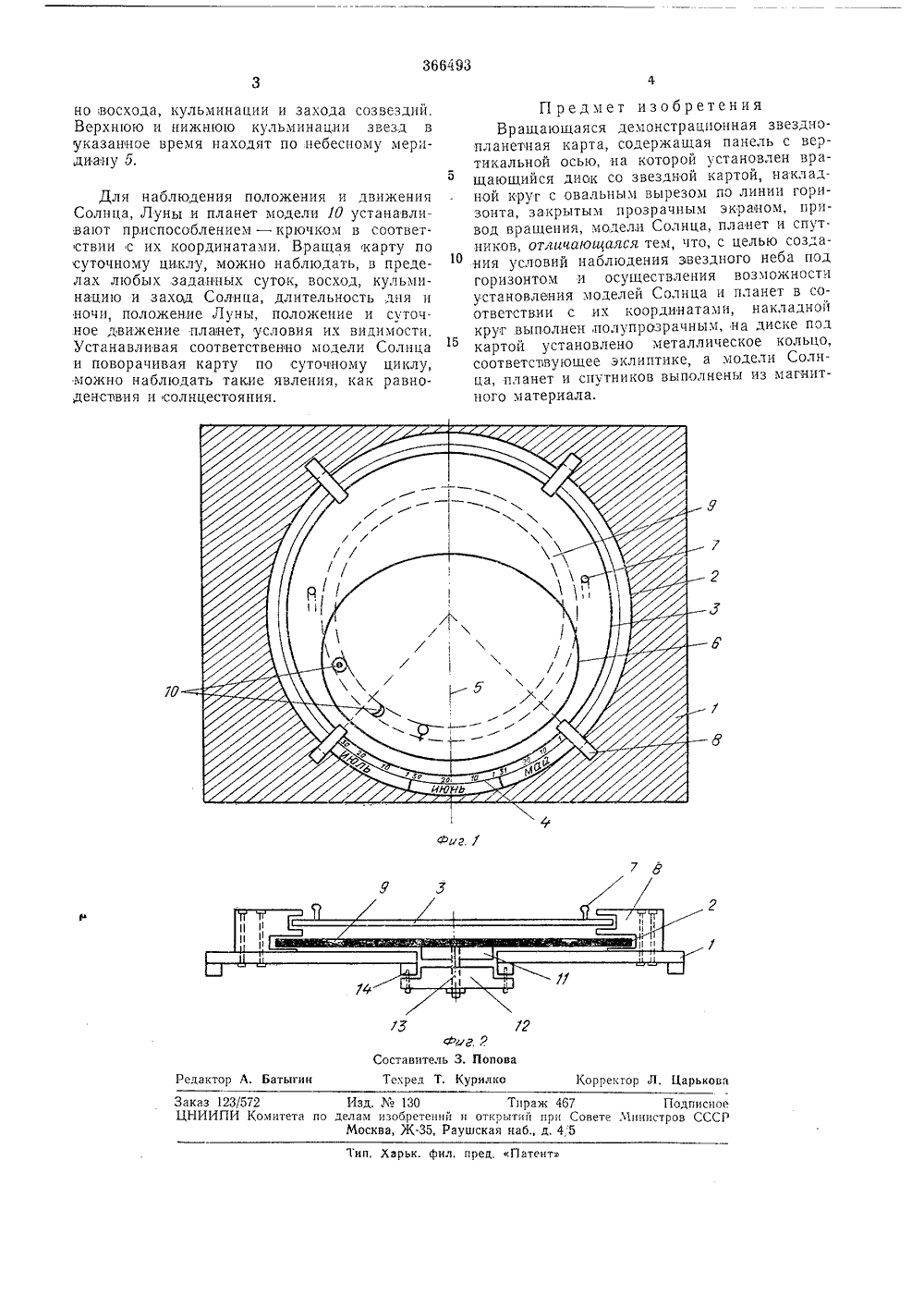

ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 366493 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства %в аявлено 06.17,1970 ( 1423866,26-25)присоединением заявки М 1636296/26-25риоритет 24.111,197 Т.публикавано 16.1,1973, Бюллетень ЪЪ 7ата опубликования описания 25 Х.1973 М, Кл, О 09 Ь 27/О Комитет ло делаю бретеиий и открыт и Совете ут 1 иииотроСССР К 523.2(088,8 Авторизобретения ило Заявител РАЦИОННАЯ ЗВЕЗДНО-ПЛАНЕТН КАРТА РАЩАЮЩАЯСЯ ДЕМ монст ацион) содержит ртой; полуп Изобретение относится :к де рным,приборам по астрономии.Известны вращающиеся демонстрационные звездно-планетные карты, содержащие панель с вертикалиой осью, на которой уста новлен вращающийся диск со звездной картой, накладной круг с овальным вырезом по линии горизонта, закрытым прозрачным экраном, привод вращения, модели Солнца и планет, Однако в таких картах отсутствуют ус ловия наблюдения звездного неба в любой стороне горизонта, а также условия наблюдения светил над горизонтом и демонстрации видимого движения Солнца, Луны и планет.В предлагаемой карте, с целью создания условий наблюдения звездного неба под горизонтом и осуществления возможностей установления модели Солнца и планет в соответствии с их координатами, накладной круг выполнен полупрозрачнымна диске под картой установлено металлическое кольцо, соответствующее эклиптике, а модели Солнца, планет и спутников выполнены из магнитного материала.На фиг. 1 представлена предлагаемая вра- щающаяся демонстрационная звездно-планетная карта, в плане; на фиг. 2 - то же, поперечный разрез.Карта (см. фиг. 1 панель 1; диск 2 со звездной ка розрачный зО накладной круг 3 со шкалами 4 дат и времени, линией небесного меридиана 5, овальным вырезом б по линии горизонта, ручками 7 для вращения; направляющие вилки 8; металлическое кольцо 9, соответствующее эклиптике; модели 10 Солнца, планет, спутников привод вращения (см. фиг. 2), состоящий из малого диска 11, втулки 12, оси 18 и зажимных колодок 14.К карте,прилагается лекало для нанесения на накладном круге горизонта согласно широте, набор магнитных моделей Солнца, планет и спутников, а также приспособление - крючок для установления и снятия магнитных моделей. На диске 2 под карта 1 имеется металлическое кольцо 9 - эклиптйка, которое позволяет устанавливать на карте звездного неба магнитные модели 10.Предлагаемая карта действует следующим образом.При наблюдении звездного неба на заданные дату и время, например, в Юго-восточном секторе небосвода, с помощью ручек 7 поворачивают накладной круг 3 так, чтобы Юго-Восточная часть горизонта оказалась внизу, Затем вручную поворачивают торец диска 2 так, чтобы, дата на карте и время на шкалах 4 совместились. В результате наблюдается картина звездного неба и создается возможность для решения задач относительдактор А. Батыгии ре Царькова Заказ 123/572 Изд. Лов 130 Тираж 467ЦНИИПИ Комитета по делам изобретений и открытий прп СМосква, Ж.35, Раушская наб., д, 4,5 Подписноете Министров СССР Тип, Харьк. фил. пред, Патент но восхода, кульминации и захода созвездий, Верхнюю и нижнюю кульминации звезд в указанное время находят по небесному меридиану 5. Для наблюдения положения и движения Солнца, Луны и планет модели 10 устанавливают приспособлением - крючком в соответствии с их координатами. Вращая карту по суточному циклу, можно наблюдать, в пределах любых, заданных суток, восход, кульминацию и заход Солнца, длительность дня и ночи, положение Луны, положение и суточное движение планет, условия их видимости, Устанавливая соответственно модели Солнца и поворачивая карту по суточному циклу, можно наблюдать такие явления, как равноденспвия и солнцестояния,П редмет изобретенияВращающаяся демонстрационная звезднопланетная карта, содержащая панель с вертикальной осью, на которой установлен вращающийся диок со звездной картой, накладной круг с овальным вырезом по линии горизонта, закрытым прозрачным экраном, привод вращения, модели Солнца, планет и спутников, отличающаяся тем, что, с целью созда О ния условий наблюдения звездного неба подгоризонтом и осуществления возможности установления моделей Солнца и планет в соответствии с их координатами, накладной круг выполнен, полупрозрачным, на диске под картой установлено металлическое кольцо, соответспвующее эклиптике, а модели Солнца, планет и спутников выполнены из магнитного материала,
