Преобразователь распределения интенсивности света во временную последовательность электрических сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

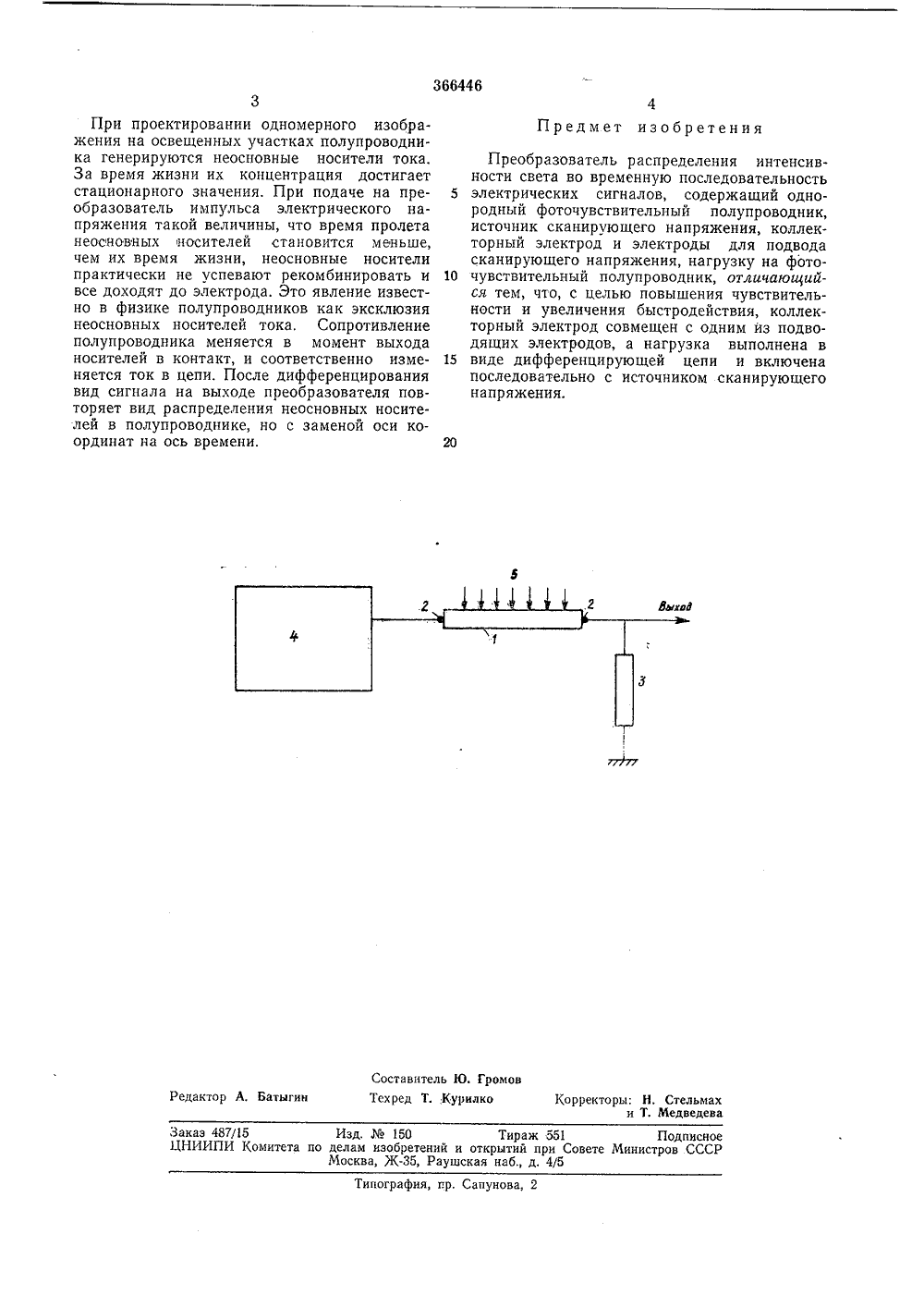

366446 ОПИСАНИЕ ИЗОБРЕТЕН Ия К АВТОРСКОМУ СВИДЕТЕЛЬСТВУРеспублик ависимое от авт. свидетельства Лсо -21 7/0 Заявлено 23,Х 1.1970 ( 1497670/26-2 с присоединением заявкиПриоритет Комитет оо делам зобретеиий и открыт ори Соеете Министр СССРДК Л 53,083,722 Опубликовано 16,1,1973, Бюллетень М 7 Дата опубликования описания 12.111.197 Авторыизобретен и ывкин, А, И. Вейнгер, В, Г. Иванов и Л. Г. Парицкий Ордена Ленина Ленинградский им,А,Ф, Заявител зико-техническии инстит ф ПРЕОБРАЗОВАТЕЛЬ РАСПРЕДЕЛЕНИЯ И НТЕНСИ ВНОС СВЕТА ВО ВРЕМЕННУЮ ПОСЛЕДОВАТЕЛЬНОСТЬ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ Изобретение относится к координаточувствительным преобразователям света и может быть использовано в системах, где требуется линейное преобразование одномерного распределения интенсивности освещения в видимом или инфракрасном диапазоне спектра во временную последовательность электрических сигналов, в частности в счетно-решающей технике, автоматике, телевидении. В настоящее время для указанных целей используют однострочные преобразователи распределения интенсивности света, представляющие собой линейку из фототранзисторов с оощим коллектором. Обладая высокой чувствительностью, такие преобразователи на дискретных элементах чрезвычайно сложны в изготовлении и не могут эффективно работать в полосе частот выше 500 кгс 1, Кроме того, в качестве преобразователей используют вакуумные передающие телевизионные трубки, которые, однако, имеют большие габариты, малый срок службы и потребляют большую мощность. Уменьшение гаоаритов, веса и увеличение надежности было достигнуто при использовании сканисторов, состоящих из кремниевой р-и-р структуры с высокоомной базой. Но сканисторы практически не работают при частотах сканирования выше 5 - 10 кгт 1,В предлагаемом преобразователе, с цельюповышения чувствительности и увеличения быстродействия, коллекторный электрод совмещен с одним из торцовых электродов, на 5 которые подается сканирующее напряжение.В этих условиях все неосновные носители, существующие в освещенной области полупроводника, независимо от их скорости, собираются торцовым электродом, что практически 10 снимает ограничения с быстродействия преобразователя. Электрический сигнал, соответствующий распределению интенсивности излучения, снимается с нагрузки, включенной последовательно с преобразователем, и затем 15 дифференцируется.На чертеже представлена принципиальнаясхема предлагаемого преобразователя.На схеме приняты следующие обозначения:однородный фоточувствительный полупровод ник 1; омические контакты 2; дифференцирующая цепочка 3; генератор 4 импульсов напряжения; световой поток 5,Предлагаемый преобразователь состоит избоуска однородного фоточувствительного по лупроводника 1, на торцы которого нанесеныомические контакты 2, Последовательно с полупроводником включены дифференцирующая цепочка 3, являющаяся нагрузкой, и генератор 4 импульсов напряжения. Стрелками по казан световой поток 5.Составитель Ю, Гр Техред Т. Курилк мов Редактор Корректоры: Н, Стельмах и Т. Медведеватыги Заказ 437/15 Изд.150 Тираж 551 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5ипография, пр. Сапунова, 2 При проектировании одномерного изображения на освещенных участках полупроводника генерируются неосновные носители тока. За время жизни их концентрация достигает стационарного значения. При подаче на преобразователь импульса электрического напряжения такой величины, что время пролета неосновных носителей становится меньше, чем их время жизни, неосновные носители практически не успевают рекомбинировать и все доходят до электрода. Это явление известно в физике полупроводников как эксклюзия неосновных носителей тока. Сопротивление полупроводника меняется в момент выхода носителей в контакт, и соответственно изменяется ток в цепи, После дифференцирования вид сигнала на выходе преобразователя повторяет вид распределения неосновных носителей в полупроводнике, но с заменой оси координат на ось времени. Преобразователь распределения интенсивности света во временную последовательность 5 электрических сигналов, содержащий однородный фоточувствительный полупроводник, источник сканирующего напряжения, коллекторный электрод и электроды для подвода сканирующего напряжения, нагрузку на фото чувствительный полупроводник, отличающийся тем, что, с целью повышения чувствительности и увеличения быстродействия, коллекторный электрод совмещен с одним из подводящих электродов, а нагрузка выполнена в 15 виде дифференцирующей цепи и включенапоследовательно с источником сканирующего напряжения.
