Способ токарной обработки дроблением стружки1 коссогсзная i li-teipc; a. nv: ; i: “i; ji ii-: i i, sl 1 s. -. i л., -. г. v • lt; “. gt; amp; j к: . i”, -f-“. •
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 365210
Автор: Авторы
Текст

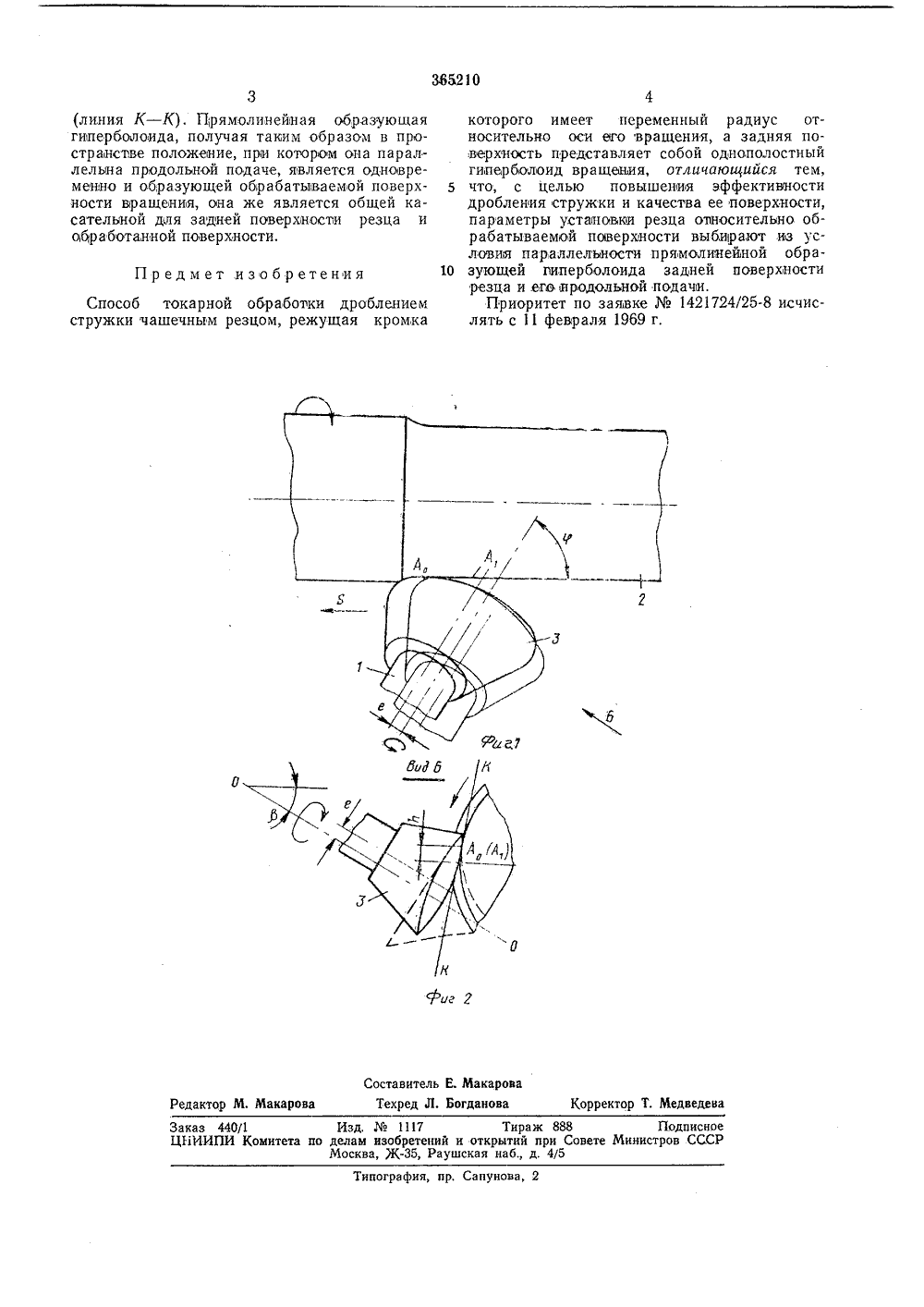

ОП ИСАНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Со 1 оа Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено,ЗО,11.1970 ( 1421724/25 М. Кл. В 23 Ь 1/О С ПРИСОЕДИНЕНИЕМ вки Прио Комитет по деламобретеиий и откры УДК 621.941.1(088,8 четень6я 5.111,1973 убликовано 08 1.1973. Б та опубликования опис свете Министре СССР Авторы зобретения Шатуров ской ССР Е. Г. Коновалов, В, А. Сидоренко и Г, ФФизико-технический институт АН Белор аявитель гк СПОСОБ ТОКАРНОЙ ОБ ДРОБЛЕНИЕМ СТР БОТКИ 5 Описываемый способ относится к области механической обработки, - резанию.Известны способы токарной обработки со стружкодроблением чашечиым вращающимся резцом, режущая кромка которого движется возвратно-поступательно в направлении подачи, для чего послсдняя расположена эксцентрично относительно оси вращения инструмента, а его задняя поверхность образована однополостным гиперболоидом вращения. С целью повышения эффективности стружкодробления при одновременном повышении качества поверхности по предложенному способу параметры установки резца относительно обрабатываемой поверхности выбирают из условия параллельности прямолинейной образующей гиперболоида задней поверхности резца и продольной подачи резца,На фиг. 1 показана проекция инструмента во взаимодействии с обрабатываемой деталью на плоскость подач (стрелка 5 означает направление подачи); на фиг. 2 - вид на инструмент и обрабатываемую деталь (вид по стрелке Б на. фиг. 1) при повороте инструмента вокруг своей оси на угол т/2 (линия К - К означает линию касания задней поверхности резца с обработанной поверхностью детали),Способ реализуется следующим образом. Вращающийся резец 1 устанавливают относительно обрабатываемой поверхности 2 под углами гу и р соответственно в горизонтальной и вертикальной плоскостях.Режущая кромка резца 3 выполнена с переменных радиусов Относительно Оси Вращения путем, например, изготовления передней и задне 1 поверхцостей резца в виде соответственно конуса и гиперболоида вращения, 10 оси, которых параллельно смещены друг относительно друга иа величину эксцецтриситета е.Переменный радиус режуцей кромки относительно оси ее вращения может быть полу чен также путем выполнения передней поверхности, например, в виде конуса второго порядка, у которого осиовацием служит эллипс, овал и т, д., в этом случае необходимость в наличии эксцентриситета отпадает, 20 Углы р и р установки резца относительнодетали (соответственно в горизонтальной и вертикальной плоскостях), а также высоту Й вершины Ас (.4 - положение вершины при повороте резца ца угол т) выбирают таким 25 образом, чтобы прямолинейная образующаяодцополостного гцперболоида была параллельна продолыой подаче резца.Вершина резца при этом перемещаетсятолько по лиии каса 1 ия задпои повсря 10 сти 30 резца с обработанной поверхностью детали365210 Пр едмет,изобретения Составитель Е. МакароваМакарова Техред Л. Богданова Корректор Т. Медве Реда Заказ 440/ Изд,117 Тираж 888 ПодписноеЦ 1114 ИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5 инография, пр, Сапунова(линия К - К). Прямолинейная образующая гиперболоида, получая таким образом в пространстве положевие, прои котором она параллельна продольной подаче, является одновременно и образующей обрабатываемой поверхности аращения, она же является общей касательной для задней поверхности резца и оработанной поверхности. Способ токарной обработки дроблениемстружки чашечным резцом, режущая кромка которого имеет переменный радиус относительно оси его вращения, а задняя по.верхность представляет собой однополостный гиперболоид вращеьия, отличающийся тем, 5 что, с целью повышения эффективностидробления стружки и качества ее поверхности, параметры установки резца отеосительно обрабатываемюй поверхности выбирают из условия параллельности прямолинейной обра зующей пиперболоида задней поверхностирезца и .его иродольной подачи.Приоритет по заявке1421724/25-8 исчислять с 11 февраля 1969 г.
СмотретьЗаявка
1421724
Е. Г. Коновалов, В. А. Сидоренко, Г. Ф. Шатуров Физико технический институт Белорусской ССР
Авторы изобретени
МПК / Метки
МПК: B23B 1/00
Метки: li-teipc, дроблением, коссогсзная, стружки1, токарной, •f
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-365210-sposob-tokarnojj-obrabotki-drobleniem-struzhki1-kossogsznaya-i-li-teipc-a-nv-i-i-ji-ii-i-i-sl-1-s-i-l-g-v-lt-gt-amp-j-k-i-f.html" target="_blank" rel="follow" title="База патентов СССР">Способ токарной обработки дроблением стружки1 коссогсзная i li-teipc; a. nv: ; i: “i; ji ii-: i i, sl 1 s. -. i л., -. г. v • lt; “. gt; amp; j к: . i”, -f-“. •</a>
