Устройство для измерения параметров линейных газоразрядных индикаторов

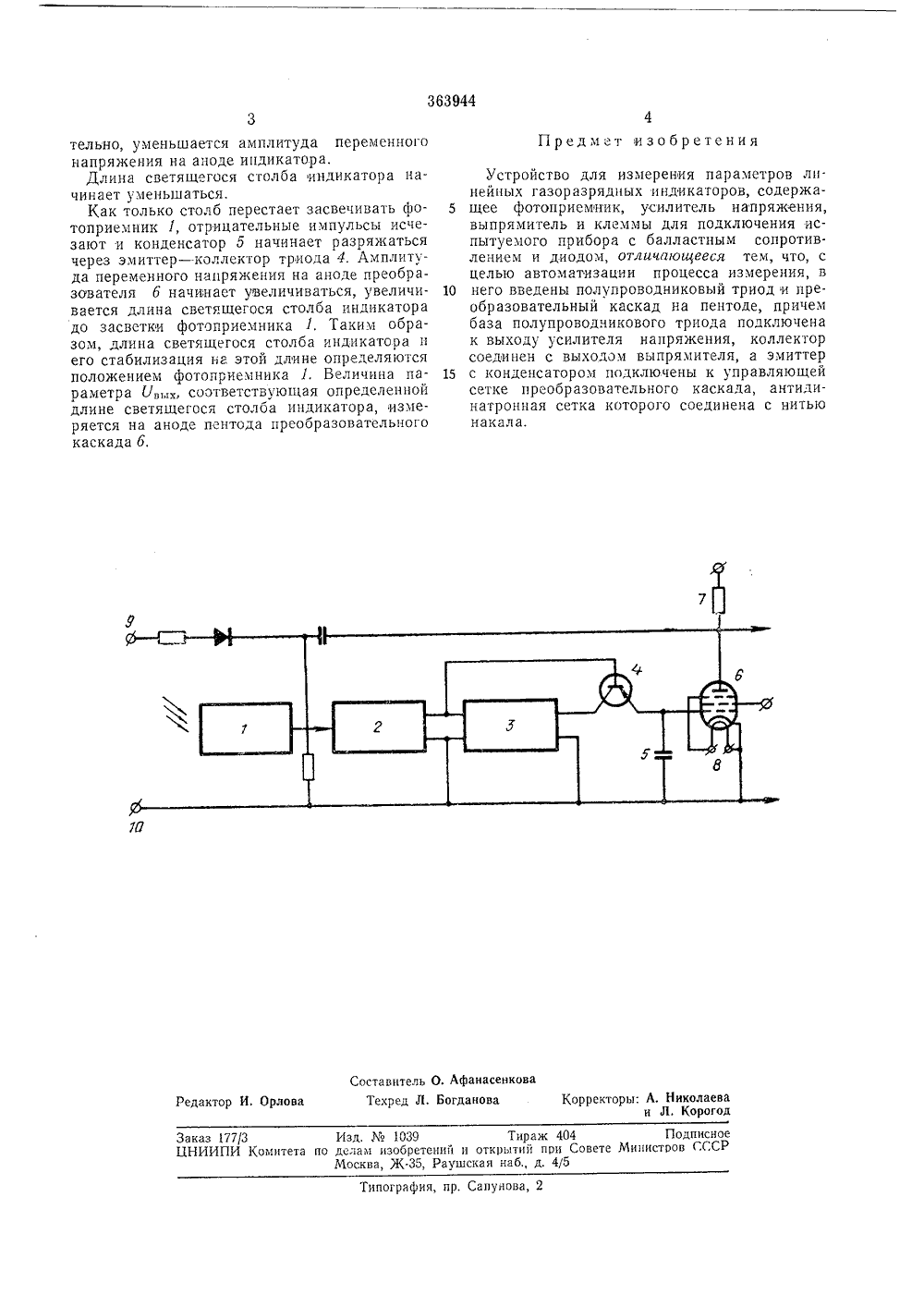

Зависимое от авт. свидетельстваЗаявлено 25.Ч.1971 (Эй 1661691/26-25)с присоединением заявкиПриоритет М, Кл. б 01 г 31124 Комитет по двлате кавбратвиий и открытий ори Соевтв Миииотрое СССРОпубликовано 25.Х 1.1972. Бюллетень4 за 1973 Дата опубликования описания 9.11.1973УДК 621.387(088.8) Авторыизобретения А. П, Елесии и Н, И, Сапрыкин 1 и Заявитель УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ЛИНЕЙНЫХ ГАЗОРАЗРЯДНЫХ ИНДИКАТОРОВ Изобретение относится к области радиотехники и может быть использовано в автоматических установках для измерения параметров линейных газоразрядных индикаторов.Известны устройства, содержащие фотоприемник и усилитель напряжения, при помощи которых можно вручную измерять параметры линейных газоразрядных индикаторов. На индикатор подается напряжение от регулируемого источника. Фотоприемник перемещается по длине индикатора до тех пор, пока напряжение на выходе усилителя не изменится. По положению фотоприемника определяют длину светящегося столба индикатора, а параметры отсчитываются по прибору, подключенному к клеммам для присоединения индикатора с балластным сопротивлением и диодом.Известные устройства не позволяют автоматизировать процесс измерения параметров линейных газоразрядных индикаторов,Цель изобретения - автоматизировать процесс измерения параметров линейных газоразрядных индикаторов,Цель достигается тем, что в предлагаемом устройстве к выходу усилителя напряжения подключена база полупроводникового триода, коллектор которого соединен с выходом выПрямителя, а эмиттер с конденсатором подключены к управляющей сетке преобразовательного каскада на пентоде, антидинатронная сетка которого соединена с нитью накала. На чертеже приведена схема предлагаемого устройства. Устройство для рзмерения параметров ли 5 нейных газоразрядных индикаторов состоит из фотоприемника 1, усилителя 2 напряжения,выпрямителя 3, полупроводникового триода 4,конденсатора 5, преобразовательного каскада б, собранного на пентоде с анодной нагрузкой 10 7, источника питания нити накала 8 и клемм 9, 10 для подключения индикатора.В исходном положении конденсатор 5 разряжен. На антидинатронную сетку подается 15 переменное напряжение от источника питаниянити накала, и с анода пентода преобразовательного каскада снимается максимальное переменное напряжение на индикаторные клеммы. Индикатор поджигается в каждый отри цательный полупериод, при этом длина светящегося столба максимальна, и на выходе фотоприемника 1 появляются импульсы с частотой, равной частоте свечения индикатора. Усиленные импульсы отрицательной полярности 25 подаются на базу полупроводникового триода4 и на выпрямитель 3, к выходу которого подсоединен коллектор триода 4, Триод 4 открывается, на конденсаторе 5 и управляющей сетке пентода преобразовательного каскада 30 растет отрицательное напряжение, следова363944 Предмет изобретения Составитель О. Афанасеикова Редактор И. Орлова Техред Л, Богданова Корректоры: А, Николаева и Л. КорогодЗаказ 177/3 Изд.1039 Тираж 404 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж.35, Раушская наб., д. 4/5 Типография, пр, Сапунова, 2 тельно, уменьшается амплитуда переменного напряжения на аноде индикатора,Длина светящегося столба индикатора начинает уменьшаться.Как только столб перестает засвечивать фотоприемник 1, отрицательные импульсы исчезают и конденсатор 5 начинает разряжаться через эмиттер - коллектор триода 4. Амплитуда переменного напряжения на аноде преобразователя б начинает увеличиваться, увеличивается длина светящегося столба индикатора до засветки фотоприемника 1. Таким образом, длина светящегося столба индикатора и его стабилизация нг этой длине определяются положением фотоприемника 1. Величина параметра У., соответствующая определенной длине светящегося столба индикатора, измеряется на аноде пентода преобразовательного каскада б,Устройство для измерения параметров линейных газоразрядных индикаторов, содержа 5 щее фотоприемник, усилитель напряжения,выпрямитель и клеммы для подключения испытуемого прибора с балластным сопротивлением и диодом, отличающееся тем, что, сцелью автоматизации процесса измерения, в10 него введены полупроводниковый триод и преобразовательный каскад на пентоде, причембаза полупроводчикового триода подключенак выходу усилителя напряжения, коллекторсоединен с выходом выпрямителя, а эмиттер15 с конденсатором подключены к управляющейсетке преобразовательного каскада, антидинатронная сетка которого соединена с нитьюнакала,
