Устройство для двустороннего усиления сигналов

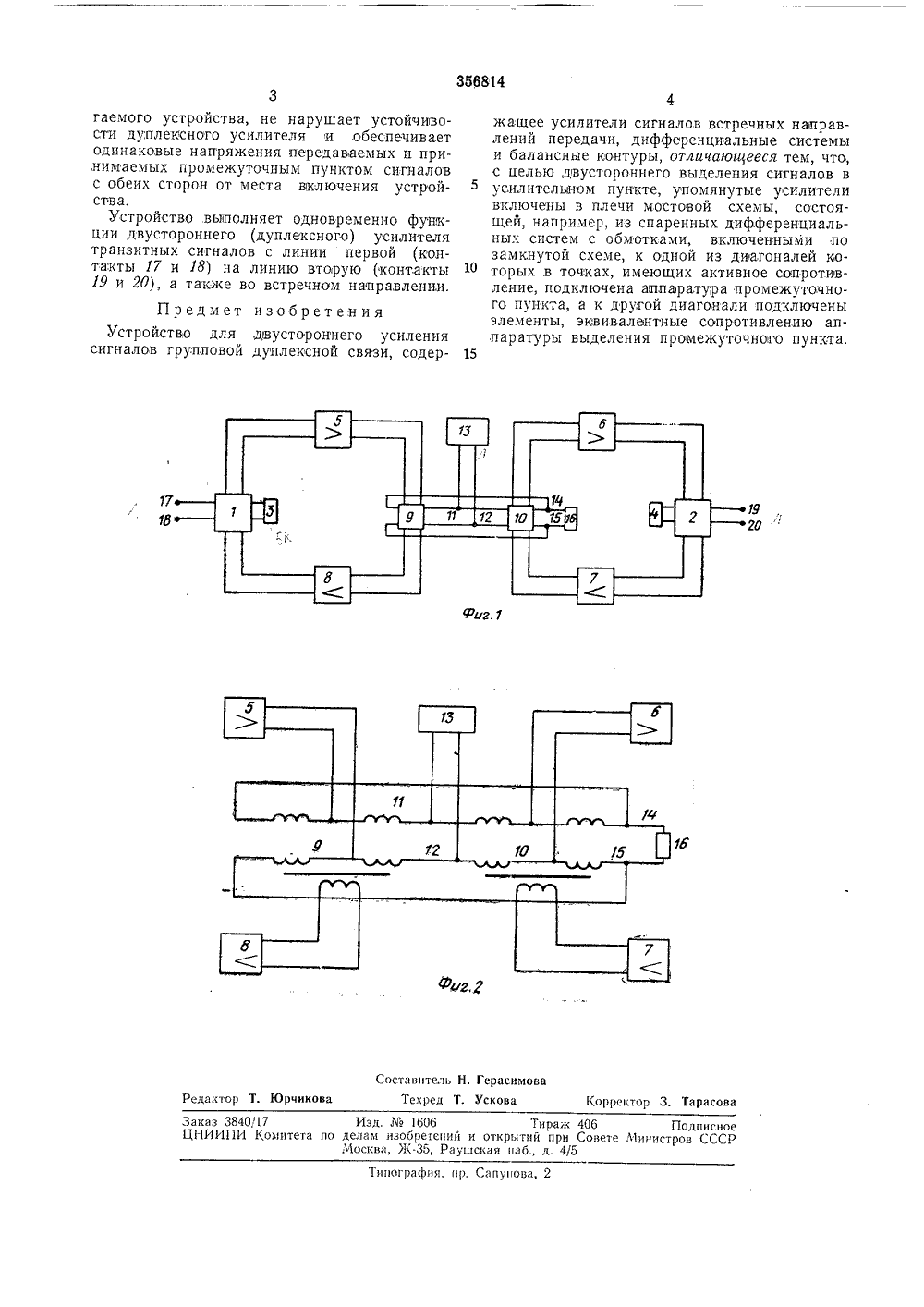

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУсоюз Советских Социалиотичеоких РеопубликЗависимое от авт. свидетельстваМ. Кл. Н 04 тп 9(08 Заявлено 02.Ч 1,1970 ( 1443939/26 с присоединением заявки иоритет Комитет по делам зобретений и открытий при Совете Миниотроь СССР, А. Кальиер, С. Н. Парфенов, А. А. Шатохина и В. В Конструкторское бюро Главного управления сигнал и связи Министерства путей сообщения агаитис аявитель РОЙСТВО ДЛЯ ДВУСТОРОННЕГО УСИЛЕНИ ГРУППОВОЙ ДУПЛЕКСНОЙ СВЯЗИ ИГНАЛО Изобретение относится к области телефонной связи и может быть использовано в групповых каналах диспетчерской связи на транспорте, предусматривающих параллельное выделение по одному каналу значительного количества промежуточных, пунктов.Известно устройство для двустороннего усиления сигналов групповой дуплексной связи, содержащее усилители сигналов встречных направлений передачи, дифференциальные системы и балансные коптуры.Цель изобретения - двустороннее выделение сигналов в усилительном пункте, Это достигается тем, что усилители включены в плечи мостовой схемы, состоящей, например, из спаренных дифференциальных систем с обмотками, включенными по замкнутой схеме, к одной из диагоналей которых, имеющих активное сопротивление, подключена аппаратура промежуточного пункта, а к другой диагонали подключены элементы, эквивалентные сопротивлению аппаратуры выделения промежуточного,пункта.На фиг. 1 изображена блок-схема предла; гаемого устройства; на фиг, 2 - развернутая мостовая схема,Устройство содержит линейные дифференциальные системы 1 и 2 с балансными контурами 8 и 4, усилители 5 - 8 и мостовую схему. В последнюю входят, например, дифференциальные трансформаторы 9 и 10, включенные по замкнутой схеме, аналогичной четырехпроводному включению. Параллельно одной из диагоналей схемы в точ 11 и 12 - подключена аппаратура промежуточного 5 пункта 18, а другой диагонали - точки 14 и15 - эквивалентное сопротивление 1 б.Устройство работает следующим образом.Сигналы тональной частоты, поступающиес линии, попадают на контакты 17 и 18. Че,рез систему 1 и усилитель 5 они поступают водно из плеч мостовой схемы трансформатора 9. Через замкнутые диагонали (точки 11, 12 и 14, 15) попадают параллелыно на трансформатор 10. Далее через усилитель б систе мы 2 выходят усиленными на контакты 19 и20 второй линии. В промежуточной точке сигналы с заданным напряжением подаются в аппаратуру пункта И. Аналогично проходят сигналы, поступпаюшие со второй линии, через 20 контакты 19 и 20 системы 2, усилитель 7,мостовую схему, усилитель 8, систему 1 и далее в линию через контакты 17 и 18.Сигналы, поступающие с аппаратуры промежуточного пункта 18 в точки 11 и 12, па раллельно разветвляются с равными уровнями через трансформатор 9, усилитель 8 и систему 1 к контактам 17 и 18 первой линии и через трансформатор 10, усилитель б, и систему 2 к контактам 19 и 20 второй линии, 30 Таким образом, аппаратура,пункта И, подключаемая к промежуточным точкам предпаРиг. 1 Составитель Н. Герасимоваедактор Т. Юрчикова Техред Т. Ускова Корректор 3 Тарасов Изд. М. 1606 Тираж 406 Подписное делам изобрегепий и открытий при Совете Министров СССР Москва, )К, Раушская наб., д. 4/5 Заказ 3840/17ЦНИИПИ Комитета гпография, пр. Сапунова,гаемого устройства, не нарушает устойчивости дуплексното усилителя и,обеспечивает одинаковые напряжения передаваемых и при,нимаемых промежуточным пунктом сигналов с обеих сторон от места включения устройства.Устройство вьпполняет одновременно функции двустороннего (дуплексного) усилителя транзитных сигналов с линии первой (контакты 17 и 18) на линию вторую (контакты 19 и 20), а также во встречном направлении,Предмет изобретения Устройство для двустороннего усилениясигналов групповой дуплексной связи, содержащее усилители сигналов встречных направлений передачи, дифференциальные системы и балансные контуры, отличающееся тем, что, с целью двустороннего выделения ситналов в усилителыном пункте, упомянутые усилители включены в плечи мостовой схемы, состоящей, например, из спаренных дифференциальных систем с обмотками, включенными по замкнутой схеме, к одной из диагоналей которых,в точках, имеющих активное сопротивление, подключена аппаратура промежуточного пункта, а к другой диагонали подключены элементы, эквивалентные сопротивлению аппаратуры выделения промежуточного пункта.15
