Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 356784
Автор: Суди
Текст

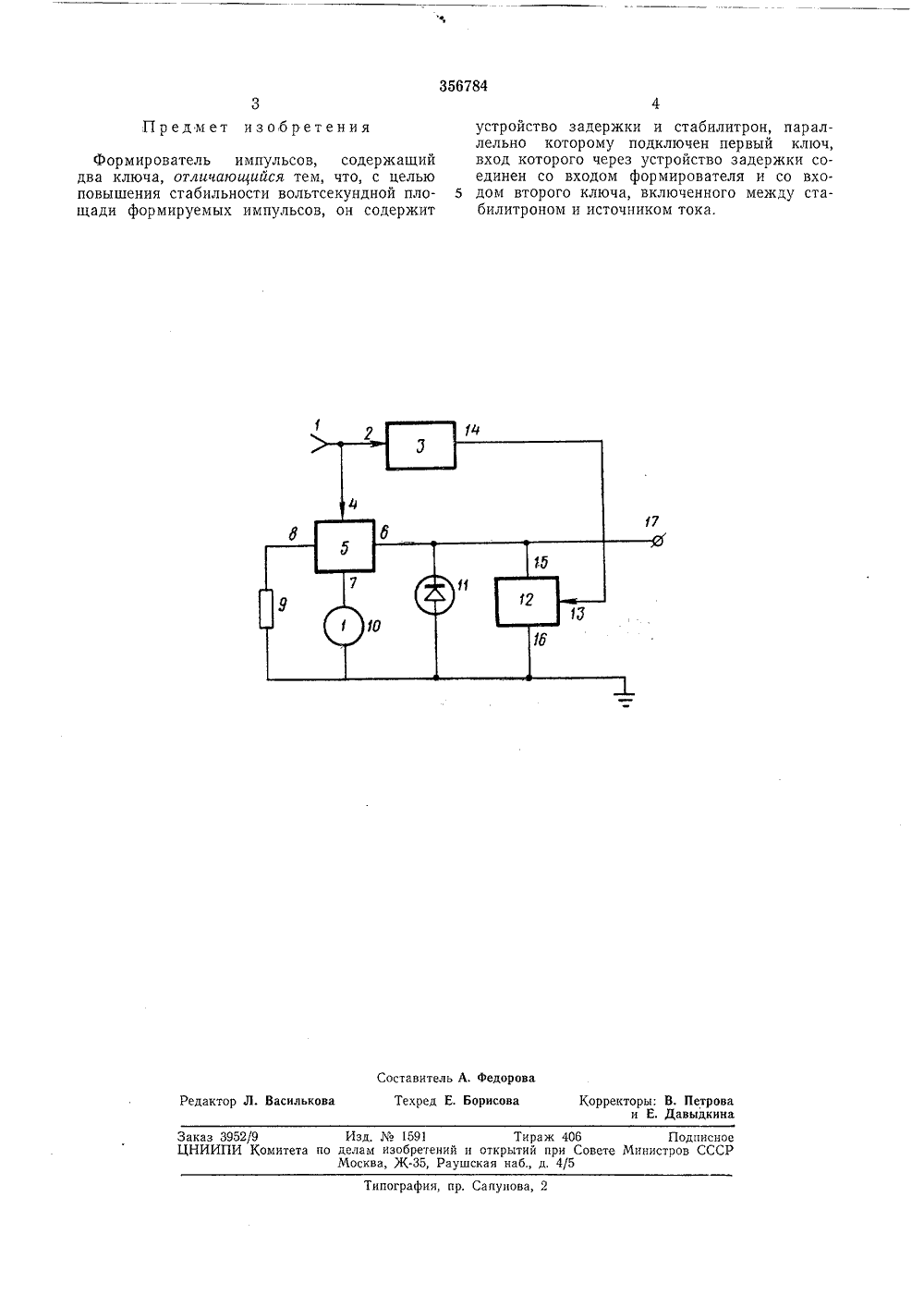

356784 Союз Советских Социалистических Республик-2 Заявлено 22,1,1969 ( 129922 л, Н 03 с 13,20 Н 031 с 5/153 исоединением заявкииорит Комитет по деламобретений и открытийри Совете МинистровСССР К 621 374 5(088 8)32 но 23,Х.1972. Бюлл Опубликов Дата опубл икования описания 15.ХП.19 Автор зобретения, Л, Су Заявител снознаменный институт им. Ленинскогожскии нженеров граомсомола скои авиац ФОРМИРОВАТЕЛЬ ИМПУЛЬС 5 источм 9, при ыходе 17 ключ резисто чен, нПри поступлении на вход устройства импульса эталонной длительности ключ 5 отсоединяет источник тока 10 от резистора и подключает к стабилитрону, при этом на выхо- О де 17 появляется выходной сигнал, величинакоторого определяется напряжением на стабилитроне.По окончании входного импульса ключ 5переключается в исходное состояние, обесто чивая стабилитрон 11, одновременно устройство задержки 3 вырабатывает импульс, начало которого совпадает с окончанием входного импульса, поступающий с выхода 14 устройства задержки на вход 13 ключа 12, О что приводит к замыканию последнего. Длительность импульса устройства задержки выбирается таким образом, чтобы время зам.кнутого состояния ключа 12 было достаточным для разряда емкости стабилитрона через 5 ключ 12. Окончание этого разряда являетсяокончанием выходного импульса у стройства.После окончания импульса устройства задержки ключ 12 размыкается, устройство восстанавливает исходное состояние. едлагаемо Изобретение относится к области аналогоцифрового время-импульсного или частотно- импульсного преобразования.Известны устройства, содержащие два ключа.Предлагаемое устройство отличается от известных тем, что содержит устройство задержки и стабилитрон, параллельно которому подключен первый ключ, вход которого через устройство задержки соединен со входом формирователя и со входом второго ключа, включенного между стабилитроном и источником тока.Такая конструкция устройства позволяет повысить стабильность вольтсекундной площади формируемых импульсов.На чертеже приведена схема прго устройства.Устройство имеет вход 1, соединенный со входом 2 устройства задержки 3 и управляющим входом 4 ключа 5. Ключ 5 имеет коммутируемые вводы б, 7, 8, к которым подключены резистор 9, источник тока 10, стабилитрон 11, ключ 12, который имеет управляющий вход 13, соединенный с выходом 14 устройства задержки, и коммутируемые вводы.Устройство работает следующим образом, В исходном состоянии при отсутствии входного сигнала ключом 12 разъединены коммутируемые вводы 15 и 1 б, аник тока 10 соединен сэтом стабилитрон 11 обестосигнал отсутствует.356784 Предмет изобретения тавитель А.Техред Е. Бо оров ректоры: В. Петрова и Е. Давыдкина едактор Л. Васильков Заказ 3952/9 Изд,1591 Тираж 406 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 ипография, пр. Сапунова,Формирователь импульсов, содержащий два ключа, отличающиася тем, что, с целью повышения стабильности вольтсекундной площади формируемых импульсов, он содержит устройство задержки и стабилитрон, параллельно которому подключен первый ключ, вход которого через устройство задержки соединен со входом формирователя и со вхо дом второго ключа, включенного между стабилитроном и источником тока,
СмотретьЗаявка
1299227
Рижский Краснознаменный институт инженеров гражданской авиации, Ленинского комсомола
С. Л. Судьи
МПК / Метки
МПК: H03K 5/153, H03M 1/50, H03M 1/60
Метки: импульсов, формирователь
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-356784-formirovatel-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь импульсов</a>
