Генератор знакопеременных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 354545
Авторы: Аржановский, Бурычка, Государственный, Конструированию, Пироженко, Флидермойз
Текст

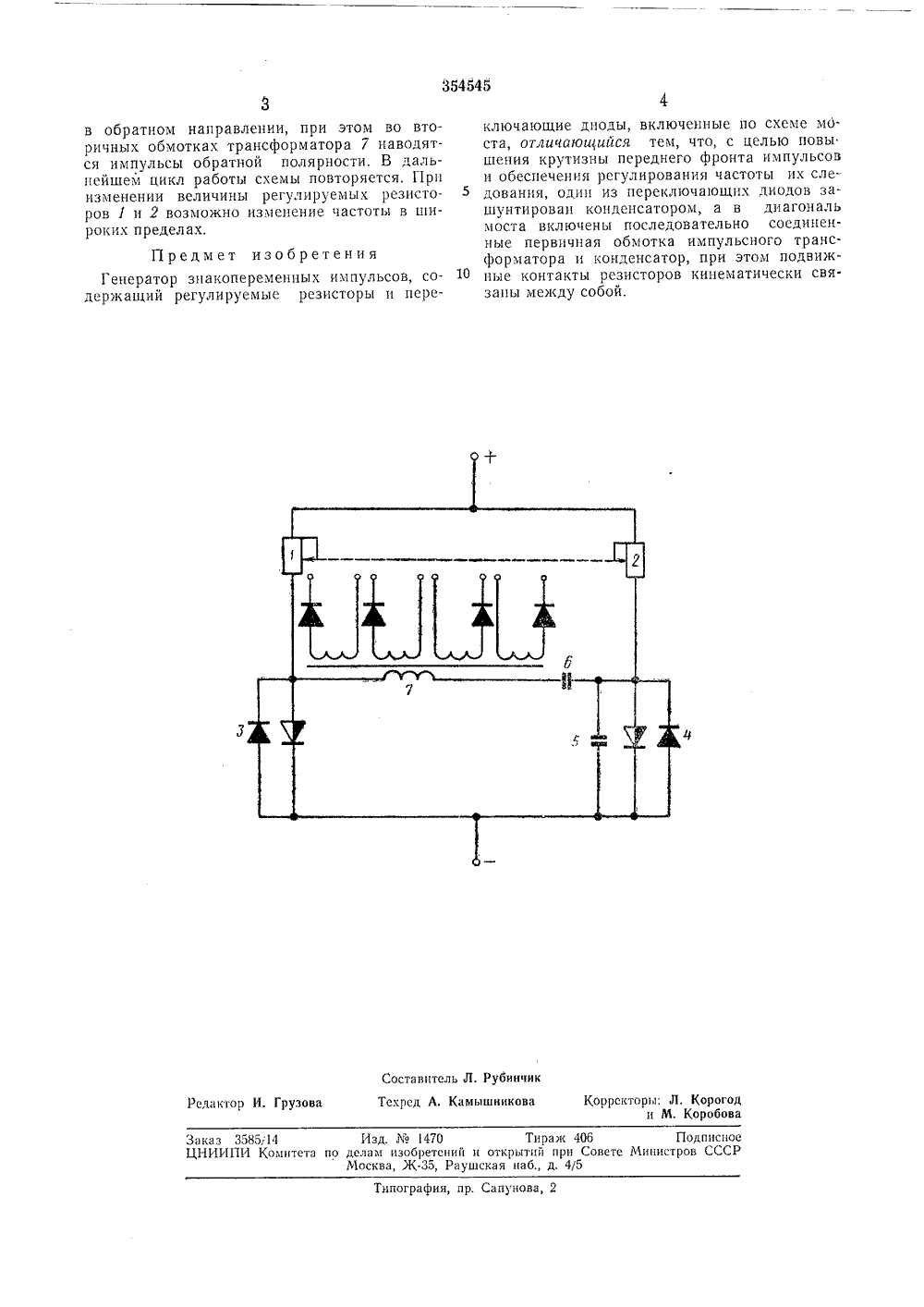

354545 О ПИЗОБРЕТЕНИЯ Сооз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 05.1,191 ( 1614443/26-9) М. Кл, Н 031 с 4/02,с присоединением заявкиПриоритет Комитет по делам изобретвйий и открытий при Совете Министров СССРОпубликовано 09.Х.1972. БОллстснь30Дата опубликования описания 9.Х 1,1972 УДК 621.373 51(088.8) Авторыизобретения В. Х. Пироженко, М, П, Бурычка, А. И, Флидермойз и А. А. Аржановский Государственный институт по проектированию и конструированию машин для горнорудной промышленностиЗаявитель ГЕНЕРАТОР ЗНАКОПЕРЕМЕННЫХ ИМПУЛЬСОВ Изобретение относится к электротехниче. ским устройствам и предназначено для управления инверторами, регуляторами напрякения и различными тиристорнымц ключамиит.п.В цастоящее время для полученя зцакопеременных импульсов используются устройства ця тряпзисгорцьтх мультцвцбря 10 рях,Однако для питания таких схем трсбуотея дополнительные источники напряжением цс выше 40 - 50 и. Кроме того, оци характеризуются сложностью и мцогоэлемецтцостыо,Цель изобретения - создание простой н надежной схемы гсцератора зцакоцерсмеццых импульсов с крутьм передник фронтом ц регулируемой частотой цх слсдовацц 51, содержащего минимальное количество элементов.Это достигается тем, что в дцяп)наль моста, собранного цз последовательно соединенных резисторов ц переключающих диодов, включены последовательно сосдцнсццыс перВитцяя Обмотся ивпульсеОГО трансформатора и коцдспсяОр, прп этом подвцжпыс коцтякть 1 резисторов кцпсматнчсски связаны между собой.Схема генератора показана ця чертеже.Генератор состоит из двух регулируемых резисторов 1 и 2 одного номинала и двух переключающих диодов 3 и 4, олин из цих зашунтцровац емкостью 5, Все указанные элст 1 енты собраны по мостовой схеме. В диагональ моста, образуемого резисторами и переключающими диодами, включена коммутирующая емкость 6, соединенная последовательно с первичной обмоткой импульсного 5 трансформатора 7,Схема работает следующим образом.При подаче напряжения ца схему вследствие задержки, создаваемой емкостью 5, открывается переключающий диод 3, Когда 10 переключающий диод 3 открыт, переключающий диод 4 закрыт, так как он оказывается зашунтировацным контуром, состоящим из емкости 6, первичной обмотки трансформатора 7. Емкость б заряжается по этой цепи че рсз резистор 2 до напряжения пробоя цсреклОт)яющсго диода 4. Когда ерсключя 1 Оций диод 4 открывается, емкость 6 перезаряжается по цспц: переключающий диод 4, переключающий диод 3, первичная обмотка трансфор матора 7, Благодаря этому возникает соответствующий импульс управления во вторичных обмотках импульсного трансформатора с достаточно крутым передним фронтом, За счет приложенного к переключающему диоду 25 3 напряжения обратной полярности, последний зякрывястся ц емкость 6 зяр 5 кается по цепи: регулируемый резистор 1, первичная обмотка трансформатора 7, переключающий диод 4. Прц достикении ца емкости цапряже шя пробоя переключающего диода 3, последний открывается и емкость б перезаряжаетсяРедакгор И, Грузова Заказ 3585,14 Изд.1470 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретении и открытий при Совете Министров СССРМосква, 5 К.35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 в обратном направлении, при этом во вторичных обмотках трансформатора 7 наводятся импульсы обратной полярности, В дальнейшем цикл работы схемы повторяется, Прн изменении величины регулируемых резисторов 1 и 2 возможно изменение частоты в широких пределах,Предмет изобретенияГенератор знакопеременных импульсов, содержащий регулируемые резисторы и псреключающие диоды, включенные по схеме мо.ста, отличающийся тем, что, с целью новы.шения крутизны переднего фронта импульсов и обеспечения регулирования частоты их сле.дования, один из переключающих диодов зашунтирован конденсатором, а в диагональ моста включены последовательно соединенные первичная обмотка импульсного трансформатора и конденсатор, при этом подвиж ные контакты резисторов кинематически свя.зашя между собой.
СмотретьЗаявка
1614443
В. Пироженко, М. П. Бурычка, А. И. Флидермойз, А. А. Аржановский, Государственный институт проектированию, конструированию машин горнорудной промышленности
МПК / Метки
МПК: H03K 4/02
Метки: генератор, знакопеременных, импульсов
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-354545-generator-znakoperemennykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор знакопеременных импульсов</a>
