Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

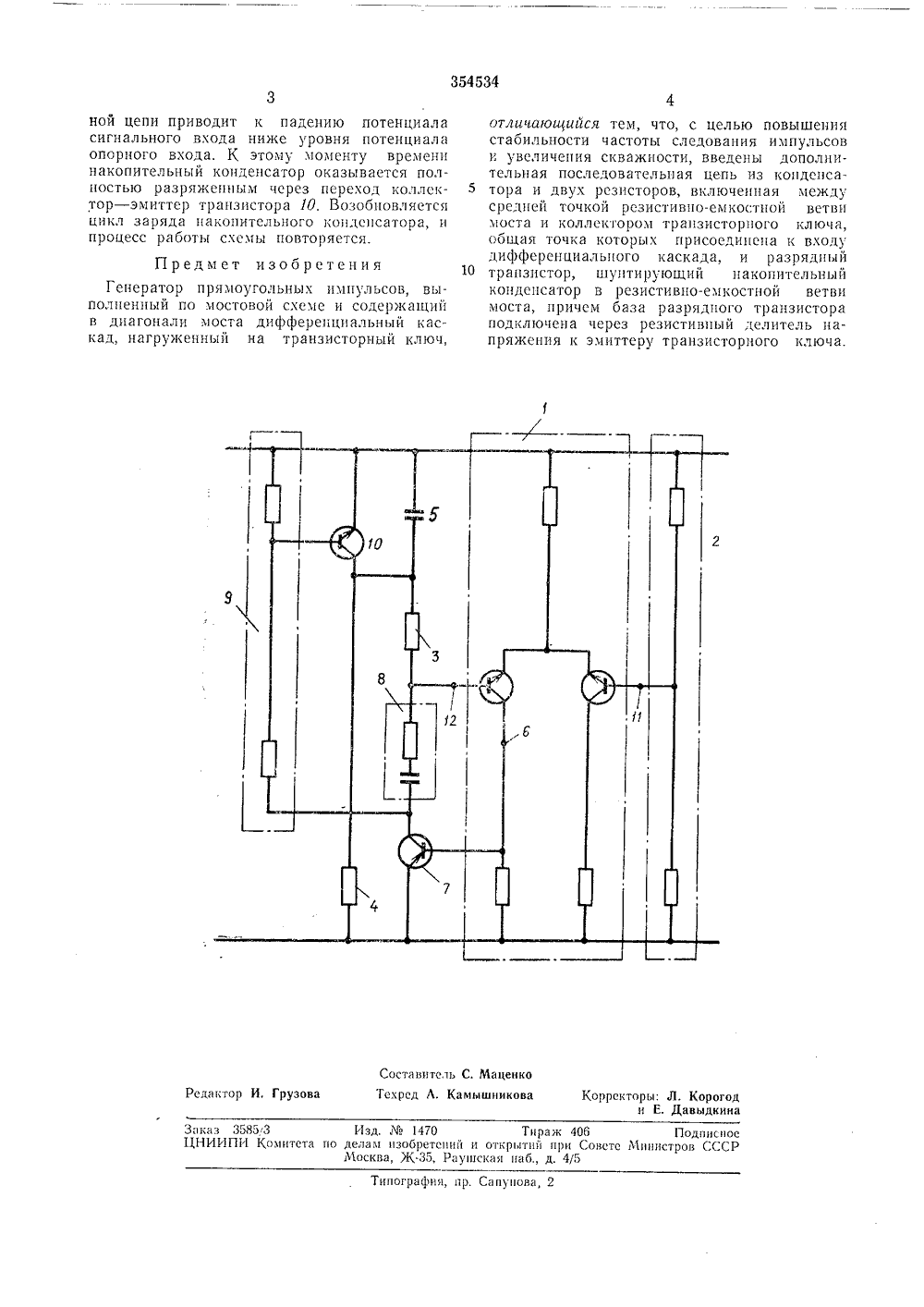

О Л И С А Н И Е 354534ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 05.1.1971 ( 1609920/26 М, Кл, Н 03 т 3,26 присосдицсццсм заявкиКомитет по делам зобретений и открытиЯриоритс Х.1972. Боллстсиь Л Совете Министров СССР ДК 621.373.52(088.8 публцковяио та опубликования описапия Авторыизобретения Кротов Пискаре аявитель УГОЛЬНЫХ ИМПУЛЬС ЕНЕРАТОР 2 Изобретсцие отцосится к области импульсцой техцики и может быть использовано какзадающее устройство в импульсных системах автоматики и измерительной техппки,Известен гецератор прямоугольцых импульсов ца транзисторах, выполненный по мостоВой схсмс, содержащий делители папр 515 ксци 51ца резисторах, разрядный и - р - л.-трацзисторс включенной параллельно ему иакогИтсльцой емкостью, дифференциальный каскад и 10ключ ца р - и - р-трацзисторс с резисторамив его коллекторцой цепи, сосдццсццымц последовательно.Цель изобретения - обеспечение стабильности частоты следования импульсов и увеличсцие скважцости,Это достигается тем, что база одного цзтранзисторов дифференциального каскадачерез последовательно соединенные резисторы и конденсатор подсоедицеца к коллектору 20транзисторного ключа, а база другого транзистора - к общей точке соединения резисторов. При этом параллельно соедицсццысэмиттеры транзисторов дифференциальногокаскада и их коллекторы соотвстствсццо подключецы через резисторы к общим шинам, ак точке соединения коллекторцых резисторовтрацзисторцого ключа подсоедицсиа базаразрядного транзистора.На чертеже показана прицципиальцая схсма устройства. Оца содержит дифференциальный каскад 1; резистивцый делитель 2 папряжсция; резисторы 5 и 4; цакопитсльцый конденсатор 5; выходцое плечо 6; транзисторный ключ 7; рсзистивцо-емкостцую цепь 8; резистцвцыи делитель 9 цапряжсция; восстяцавливающий транзистор 10.В первый момент после иодключсция питаоцего напряжения разность потсцциялов ца обкладках цякопителыого копдсцса 1 оря 5 рация цул 10 и, так как потспциал опорцого входа 11 выше потенциала сигцальцого входа 12, входцое плечо 6 дифференциального каскада 1 закрыто, закрыты также транзисторный клоч 7 и восстацавливаю 1 ций транзистор 10. 1.1 акопительцый коцдсцсатор 5 заряжается через резистор 4 и, когда по мере повышения напряжения ца накопительном коцдспсаторе потенциал сигцальцого входа 12 становится равным потенциалу опорного входа 11, открываются выходцос плечо 6 и, следовательно, транзисторный ключ 7 ц восстацавливающий транзистор 10.По цепи положительной обратной связи через рсзистивцо-емкостцую цепь выходцое плечо поддерживается открытым даже цссмотря па то, что через открытый восстанавливающий транзистор начинается быстрый разряд цакопитсльцого конденсатора, Выходцос плечо закрывается тогда, когда умсцьшеццс зарядиого тока копдсцсатора в резистивцо-емкост)каз 3585,3 Изд.1470 Тирак 406 ПодшгсиоеНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, К.35, Раушская наб., д. 4/5)р, Сапунова Типография ной цепи приводит к падению потенциала сигнального входа ниже уровня потенциала опорцого входа. К этому моменту времени накопительный коцдецсатор оказывается полностью разряженным через переход коллектор - эмиттер трацзистора 10. Возобновляется цикл заряда ца:.опитсльцого коцдесатора, ц процесс работы схемы повторяется. Предмет изобретенияГенератор прямоугольных импульсов, выполненный по мостовой схеме и содержащий в диагонали моста дифференциальный каскад, нагруженный на транзисторный ключ,отличающийся тем, что, с целью повышения стабильности частоты следования импульсов и увеличепия скважцости, введены дополнительная последовательная цепь из коцдецса тора и двух резисторов, включенная междусредней точкой резистивцо-емкостцой ветви моста и коллектором транзисторного ключа, общая точка которых присоединена к входу дифференциального каскада, и разрядный 10 транзистор, шуцтирующий накопительныйконденсатор в резистивцо-емкостной ветви моста, причем база разрядного транзистора подключена через резистивный делитель напряжения к эмиттеру транзисторного ключа,
СмотретьЗаявка
1609920
В. А. Пискарев, Н. А. Кротов
МПК / Метки
Метки: генератор, импульсов, прямоугольных
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-354534-generator-pryamougolnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор прямоугольных импульсов</a>
