Преобразователь давления в перемещение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

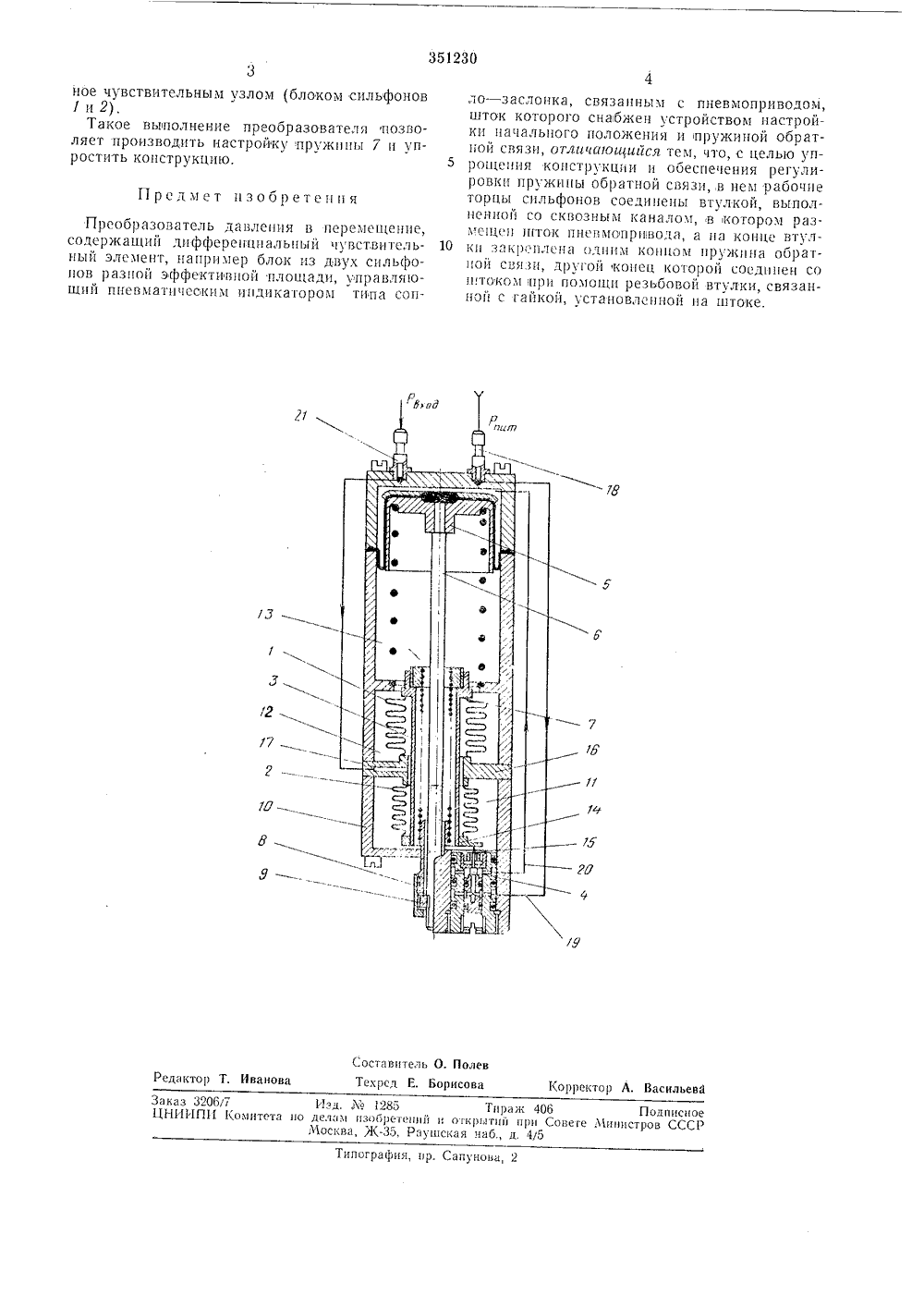

351230 ОЛИФАМИ ЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сооа Советских Социалистических Республик. 1(51, 6 08 с 23/00 Ле 1009308/18-10)явкиявлено 04.1,1971 рисоединением Г 1 риорите Хамитет па асламбретений и аткрыти Д 1 х 654.943:531.787 (088.8 п).1972. Бюллетень27 убликовано 13 при Совете Министра СССРДата опубликования описания 26.1 Х.19 вторыобретени тс обьян и Г, Н. Солдатк Б, С, Плюгин, А,аявитель ОВАТЕЛЬ ДАВЛЕНИ 11 РЕ ЕРЕМЕ ЕНИЕ с втулки 5, цд ода пружина 7, свямощи резьбовой втулки 8 смоцтцВ 3 ап,"1 оде 1 ст В ус атического цндпрепятся к перегоен канал 17 для внутреннюю по 10 пцев ипневдводцтся рез штуц вленце д налу 20. 25 Изобретение относится к приборостроению, в частности к пневмомеханическим преобразователямм.Известные преобразователи давления в перемещение, содержащие управляющий узел и пневмопрпвод, сложны по конструкции и в них не обеспечивается регулировки пружины обратной связи.В предлагаемом устройстве для упрощения конструкции рабочие торцы сильфонов соединены втулкой, выполненной со сквозным катяалом, в котором размещен шток пневмопривода, а ца конце втулки закреплена одним концом пружина обратной связи, другой конец которой соединен со штоком при помощи резьбовой втулки, связанной с гайкой, установленной на штоке.На чертеже изображена принципиальная схема предлагаемого преобразователя,Преобразователь содержит блок из двух сильфонов 1 и 2 разной эффективной,плошади, рабочие троцы,которых соединены втулкой 8 со сквозным каналом, пневматический инди,катор 4 типа сопло в заслон, пневмопривод 5 со штоком 6, пружину 7 обратной связи, устройство настройки начального положения штока б и пружины 7, выполненное в виде резьоовой втулки 8, связанной с гайкой 9, установленнои на штоке б, и корпус 10, содержащий три секции 11, 12 и 13, Рабочая часть штока 6 размещена в сквозном кандл ном конце которой закреплен занная со штоком 6 прп по втулки 8. На другом конце рована заслонка 14, которая с плавающей иглой 15 пневх катора 4. Сильфоны 1 и 2 к родке 16, в которой выполи подвода давления РБкод во лость сильфонов 1 и 2,Давление питания Р, по матпческому индикатору че канал 19, а управляющее да мопривода передается по ка Преобразователь давления (Рпкол) в перемещение штока 6 работает следующим образом.При подаче давления во входной канал 21чувствительный узел (блок спльфонов 1 ц 2)двигается в сторону сцльфона 1 с оольшей эффективной плошадьо и отодвигает заслонку14 от подвижной иглы 15 пневхатцчсского индикатора 4,Просходит уВелцчецце ддвлецц 51 ца Выходепневматического пнди;тора, д следовательно,в полости над поршнем пцевмоцрццодд 5. 11 оддействием давления шток 6 перемешдстся вниздо тех пор, пока пружина 7 обратной связи,растягиваясь, не уравновесит усилие, создан351230 4 Предмет изобретения Составитель О, Полеведактор Т, Иванова Техрсд Е. Борисова Кор 1)ектор Л. Васильева Заказ 3206 ЦНИ 11 ПИ Изд. М 285 Тирани 406ьиитета ио делаги изобретений и открытии ири С Москва, А(-35, Раугпская паб., д. 4/5 Подписноееге Линистров СССР ипография, пр. пунова,ное чувствительным узлом (блоком сильфонов11 г 1,Такое выполнение преобразователя позволяет производить настройку пружины 7 и упростить конструкцию. Преобразователь давления в перемещение, содержащий дифференциальный чувствительный элемент, например блок пз двух сильфопов разной эффективной площади, управляющий пневматическим индикатором типа сопло - заслонка, связанным с пневмоприводом, шток которого снабжен устройством настройки начального положения и пружиной обратной связи, отли шощайся тем, что, с целью уп рощения констрмкции и обеспечения регулировки пружины обратной связи, в нем рабочие торцы сильфонов соединены втулкой, выполненной со сквозным каналом, в котором размещен шток нневмопрпвода, а пэ конце втул кп закреплена одним концом пружина обратной связи, другой конец которой соединен со п.током прп помощи резьбовой втулки, связанной с гайкой, установленной на штоке.
СмотретьЗаявка
1609308
Б. С. Плюгин, А. О. Виробь, Г. Н. Солдаткин
МПК / Метки
МПК: G06D 7/00
Метки: давления, перемещение
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-351230-preobrazovatel-davleniya-v-peremeshhenie.html" target="_blank" rel="follow" title="База патентов СССР">Преобразователь давления в перемещение</a>
