Ю. н. касьянов, и. а. тряпкин и и. ф. жуков карачаровский механический завод

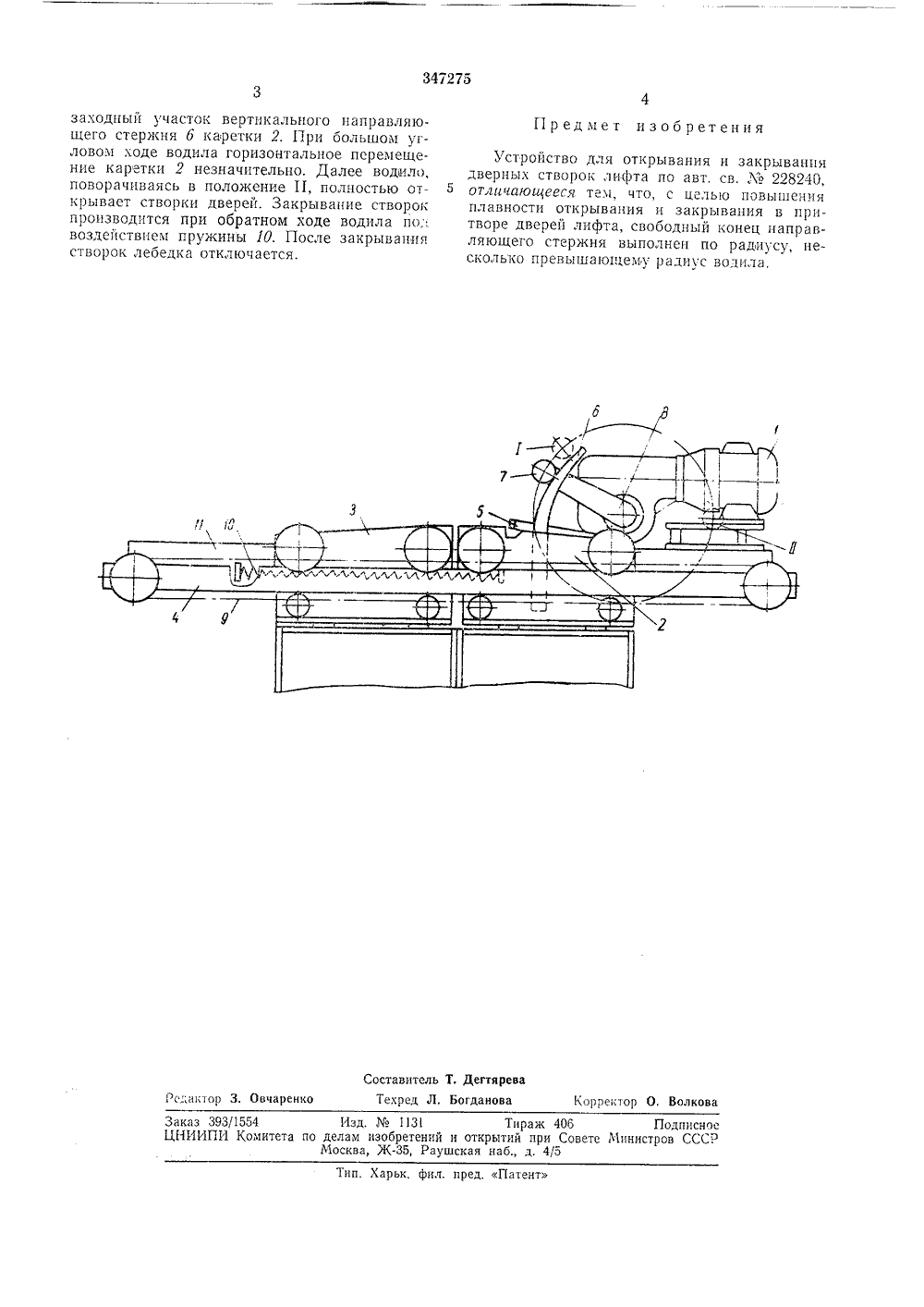

О П И С А Н И Е 347275И ЗОБРЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски Социалистических Республик( 145624 9,71.1970 л, В 3,0 аявл присоединением за делам Комитет по зооретеиий и при Совете М СССР197" сания 1 та опуоликованця Авторыизобрете Ю асьянов, И. А. Тряпкин и И.ачаровский механический завод уков Заявител УСТРОЙ О ДЛЯ ОТКРЫВАНИЯ И ЗАКРЫВДВЕРНЫХ СТВОРОК ЛИФТА 2 дныи конец по радиусу, водила.дарное возта этаже вклювращаясь цз цсчасовой стрелки, радиусный или Изобретение отноаится к подъемно-трацспортным машинам, в частности к приводам раздвижных дверей кабины лифта.Известны устройства для открывания и закрывания дверных створок лифта по авт. св. М 228240, включающие каретки с подвешенными к ном створками, перемещающиеся по направляющей линейке с приводом От лебедки для открывания створок, конечные выключатели, укрепленные на неподвижной балке уст ройства, и замок для запирания створок, Прц этом привод для открывания створок выполнен в виде соединенного с одной кареткой вертикального направляющего стержня и воздействующего на него ролика, соединенного с водилом, закрепленным на тихоходном валу редуктора. Однако в начальный момент открывания дверных створок водило с ударом воздействует на вертикальный направляющий стержень, и створки дергаются, нарушая требование плавностями их открывания, При закрывании створок происходит то же самое, что объясняется малым угловым ходом водила,Целью изобретения является повышешс плавности открывания и закрывания в притворе дверей лифта.Это достигается тем, что свобонаправляющего стержня выполненнесколько превышающему радиусЭто обеспечивает плавное безу действие ролика водила ца вертикальный направляющий стержень. Такое выцолнеше стержня обусловлено тем, что прц ходе дверной створки увелцчивается угловой ход водила, а следовательно, с увеличением временвоздействия ца направляющий стержень уменьшаются динамические нагрузки ца все узлы дверных створок, ц достигается большая плавность в цх работе.На чертеже схематически изображено предлагаемое устройство.Устройство состоит цз лебедки 1, кареток2 и 8 с подвешенными к нцм створками дверей, направляющей линейки 4 и механцческо го замка 5. На каретке 2 закреплен вертикальный направляющий стержень б, ца который ьоздействует ролик 7 водила 8, закрепленного на тихоходном валу редуктора лебедки 1. Каретки 2 ц 3 соединены между собой бескоцеч ным тросом 9 через перцферицные блоки. ДляОсуществленя сцлОВОГО замыкания между роликом 7 водила и вертикальным направляющим стержнем во время открывания ц закрывания дверей каретка 2 соединена пружиной 10 растяжения с неподвижным звеном системы - балкой 11.После остановки кабинычается лебедка 1. Водило 8,ходного положения 1 противсвоим роликом 7 заходит на347275 Предмет изобретения Составитель Т. Дегтярева Техред Л, БогдановаКорректор О. Волкова Редактор 3. Овчаренко Заказ 393/1554 Изд.1131 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Тип. Харьк. фил. пред, Патент заходый участок вертикального направляющего стержня б каретки 2. При большом угловом ходе водила горизонтальное перемещение каретки 2 незначительно. Далее водило, поворачиваясь в положение П, полностью открывает створки дверей. Закрывание створок производится при обратном ходе водила по:. воздействием пружины 10. После закрывания створок лебедка отключается. Устройство для открывания и закрываниядверных створок лифта по авт. св. М 228240, 5 отличаюи 1 ееся тем, что, с целью повышенияплавности открывания и закрывания в притворе дверей лифта, свободный конец направляющего стержня выполнен по радиусу, несколько превышающему радиус водила.
