Устройство для механической обработки плоских поверхностейвсесоюзнаяп vr-i: i; rypr, j: lsiii; ilui. ii; -ii. an it «ai би5. пиое: ка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 347176
Авторы: Абельчук, Арцис, Всесоюзный, Институт, Орлов, Песелев, Проектно, Соколов, Трахтенберг, Флидлидер
Текст

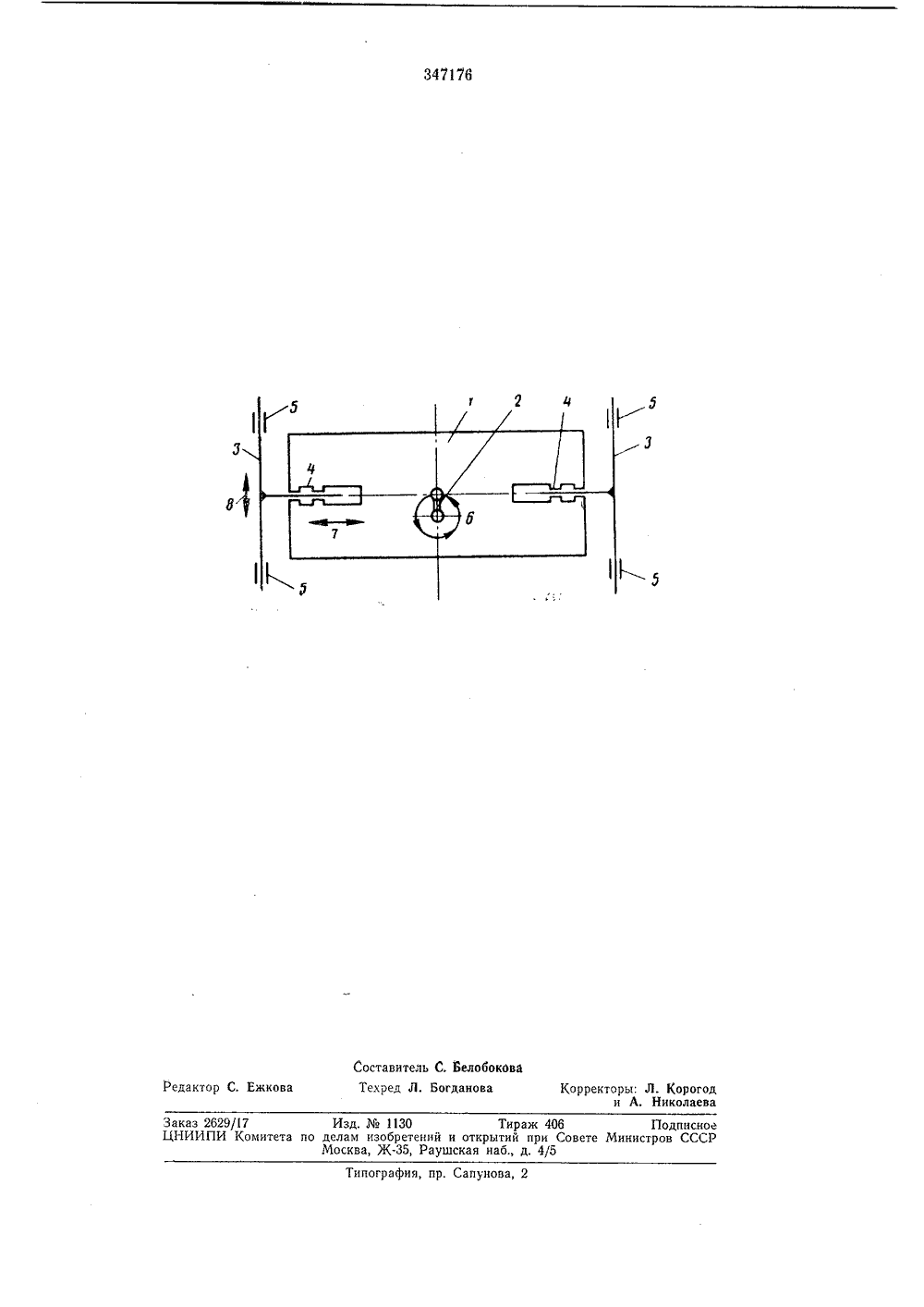

Республик Зависимое от авт. свидетельстваЗаявлено 30.1 Х,1970 ( 1488020/29-33)с присоединением заявкиПриоритетОпубликовано 10.7111.1972. Бюллетень24Дата опубликования описания 25 Х 111,1972,Ч, Кл, В 24 Ь 9/08 Комитет по деламизобретений н открытипри Совете МинистровСССР ДК 621.92(088.8льский ного м е явите 1 итл а СТРОЙСТВО ДЛЯ МЕХАНИЧЕСКОЙ ОБРАБОТКИ ПЛОСКИХ ПОВЕРХНОСТЕЙИзобретение относится к стекольной про мышлецности. Известно устро работки плоских рабочий инструм центриковых опо щения в горизон Цель изобретен Достигается эт мент выполнен с ми с возможцост ляющих, располо дикулярных напрйство для механической обповерхностей, включающее ент, установленный на эксрах с возможностью переметальной плоскости.ия - упростить конструкцию. о тем, что рабочий инструфиксаторами, устачовленныью перемещения в направженных во взаимно перпецавлениях в одной плоскости. Приводимыи от одного шпинделя при помощи эксцентрика инструмент удерживается от разворота расположенными на двух противоположных концах фиксаторами, могущими перемещаться вместе с инструментом в направляющих лишь в одном направлении в плоскости его перемещения. В свою очередь, сам инструмент при движении по круговой траектории смещается относительно фиксаторов в другом направлении, перпендикулярном первому. Таким образом, круговое перемещение инструмента преобразуется в два взаимно перпендикулярных возвратно-поступательных перемещения.На чертеже изображено предлагаемое устройство. лидлидер, Н, А, АбельчукД. Я. Трахтенберги проектно-конструкторскийшиностроения Полировальный инструмент 1, прпводцмыцв движение при помощи эксцентрика 2, связан с двумя фиксаторами 3 направляющими 4, Фиксаторы, в свою очередь, установлены в на правляющих 5, Направляющие 4 и 5 могутбыть в виде опор качения или скольжения,В процессе работы при перемещении инструмента 1 по круговой траектории, обозначенной стрелками 6, происходят два взаимно О перпендикулярных перемещения. Инструменгперемещается относительно фиксаторов 3 в направлении стрелок 7, а сами фиксаторы, в свою очередь, перемещаются в направляющих б в направлении стрелок 8. Эти переме щения носят возвратно-поступательный характер. Предмет изобретенияУстройство для механической обработки О плоских поверхностей, например, полировкилистового стекла, включающее рабочий инструмент, установленный на эксцецтриковых опорах с возможностью перемещения в горизонтальной плоскости, отличающееся тем, чго, 5 с целью упрощения конструкции, рабочий инструмент выполнен с фиксаторами, установленными с возможностью перемещения в направляющих, расположенных во взаимно перпендикулярных направлениях в одной плос- О кости.347176 Редактор С. Заказ 2629/17 Изд.1130 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 пография, пр, Сапунова,Составитель С. Белобоков Техред Л. Богданова Корректоры: Л. Корого и А. Николаев
СмотретьЗаявка
1488020
А. Н. Орлов, А. А. Соколов, М. М. Флидлидер, Н. А. Абельчук, В. С. Песелев, И. Арцис, Д. Я. Трахтенберг, Всесоюзный научно исследовательский, проектно конструкторский, институт стекольного машиностроени
