Аналого-цифровой функциональный преобразователь перемещение код
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

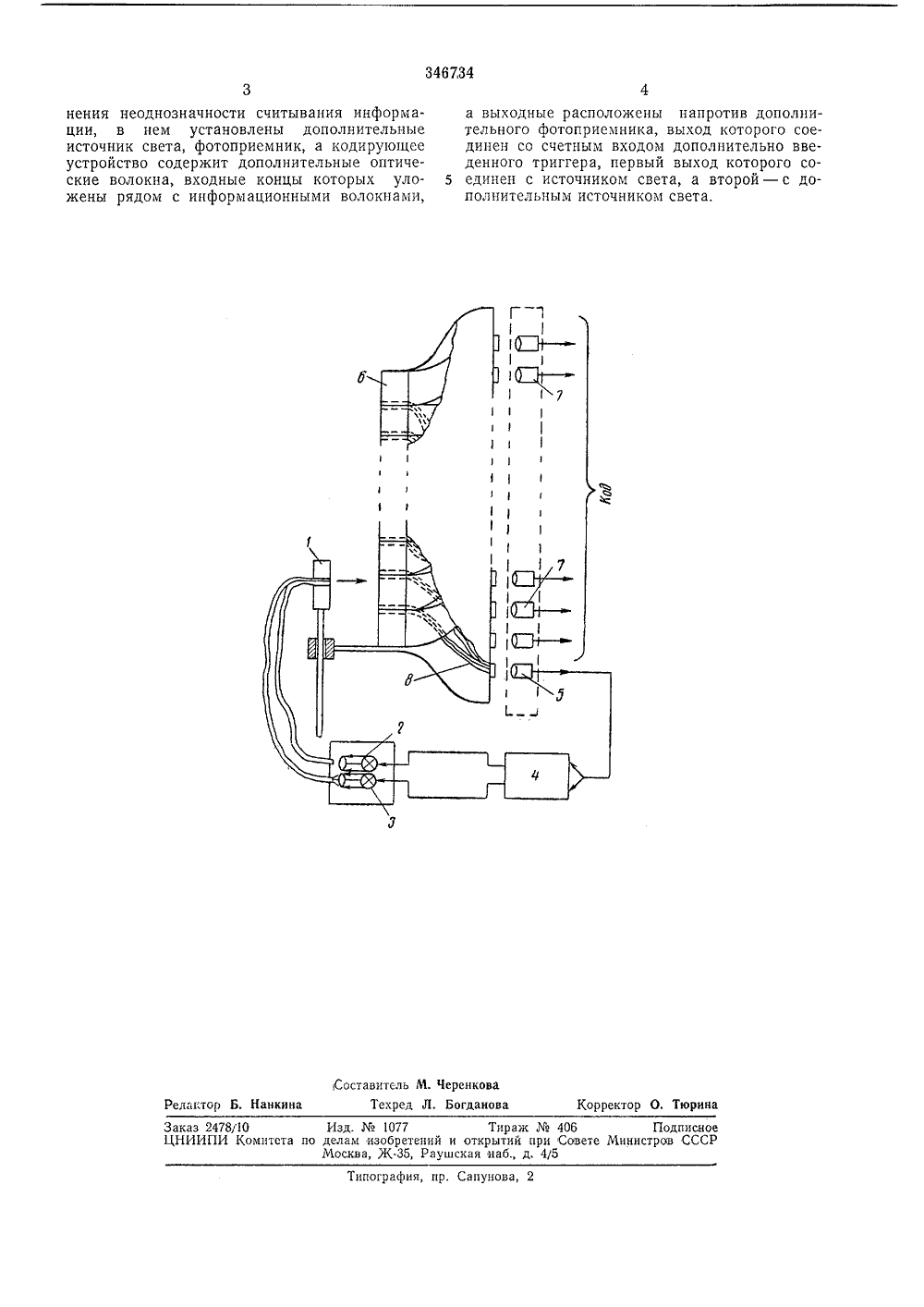

О П И С А Н И Е 346734ИЗОБРЕТЕНИЯ Сова Советских Социалистических РеспубликЗависимое о вт свидетельства Ъ1970 ( 1422926/18-2 Заявлено 07. л. 6 08 с 9/О исоедипецием заявки М ПриоритетОпубликова омитет по делам открыти инистрав изобретении при Совете СС28,Ю 1,1972, Бюллетень М 2 ДК 681.325(088.8) Дата опубликования описания 9 Х 111.1972 Авторы зобретеция. Шаповалов, Н. Е. Конюхов и П. И. Я ов Уральский электромеханический институт железнодорожного транспорта аявцтсл цженеро с НАЛОГО-ЦИФРОВОЙ ФУНКЦИОНАЛЬНЬ 1 Й РЕОБРАЗО ВАТЕЛЬ П ЕРЕМ ЕЩЕН И Е - КОД бр етени редм ет ц Аналого-цифровой фун разователь п рсмсщенпе подвижный шток с проре пенный с источником св коццос кодпрующсе устр нцкц, отлпчаютдийгя тем кццональныи преоо - код, содержащий зью, оптически соедиета, оптическое волоойство ц фотоприем, что, с целью устраУстройство относится к области автоматики и вычислительной техники и служит дляпреобразования перемещения в код.Известны преобразователи перемещение -код, содержащие подвижный шток с прорезью, оптически соединенный с источникомсвета, оптическое волоконное кодирующесустройство и фотоприемники,Недостатком известных устройств являетсясложное оптико-волоконное кодирующее устройство для устранения неоднозначности считывания информации,С целью устранения неоднозначности считывания информации в предлагаемом преобразователе установлены дополнительные цсточник света, фотоприемцик, а кодирующсеустройство содержит дополнительные оптические волокна, входные кошы которых уложены рядом с информационными волокнами,а выходные расположены напротив дополццтельного фотоприемника, выход которогосоединен со счетным входом дополнительновведенного триггера, первый выход которогосоединен с источником света, а второй - с дополнительным источником света. 25На чертеже приведена схема аналого-цифрового функционального преобразователя перемещение - код, содержащая подвижныц осветитель 1, соединенный двумя оптическимиволокнами с источником света 2 и дополни- зо тсльцым источником свста 3, триггер 4, счетцьш гход которого соедццец с дополнительным фотопрттемццкот 5, оптико-волоконное кодцрующее устройство б, фотоприемники 7, оптико-волоконную схему ИЛИ 8.Прц перемещении осветителя 1 относительно концов оптико-волоконного кодирующего устройства б и оптико-волокоцной схемы ИЛИ 8 на выходе фотоприемников 7 образуется код, а прц засветке хотя бы одного входного конца оптико-волоконной схемы ИЛИ ца выходе дополнительного фотоприемника б появляется электрцческий сигнал, который подается на вход триггера 4, осуществляющего переключение источника света 2 и дополнительного источника света 3.Переключение источников света, в свою очередь, приводит к дискретизации движения луча ц исключению неоднозначности при аналого-цифровом преобразоваццц,346734 Г 1 1) Составитель М. Черенковаактор Б. Нанкина Техред Л. Богданова Корректор О. Тюрина Заказ 2478710 Изд.1077 Тираж406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 нения неоднозначности считывания информации, в нем установлены дополнительные источник света, фотоприемник, а кодирующее устройство содержит дополнительные оптические волокна, входные концы которых уложены рядом с информационными волокнами,а выходные расположены напротив дополнительного фотоприемника, выход которого соединен со счетным входом дополнительно введенного триггера, первый выход которого со единен с источником света, а второй - с дополнительным источником света,
СмотретьЗаявка
1422926
В. М. Шаповалов, Н. Е. Конюхов, П. И. Марков, Уральский электромеханический институт инженеров железнодорожного транспорта
МПК / Метки
МПК: H03M 1/22
Метки: аналого-цифровой, код, перемещение, функциональный
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-346734-analogo-cifrovojj-funkcionalnyjj-preobrazovatel-peremeshhenie-kod.html" target="_blank" rel="follow" title="База патентов СССР">Аналого-цифровой функциональный преобразователь перемещение код</a>
