Регулируемый диск нипкова

Номер патента: 34607

Автор: Адамиан

ZIP архив

Текст

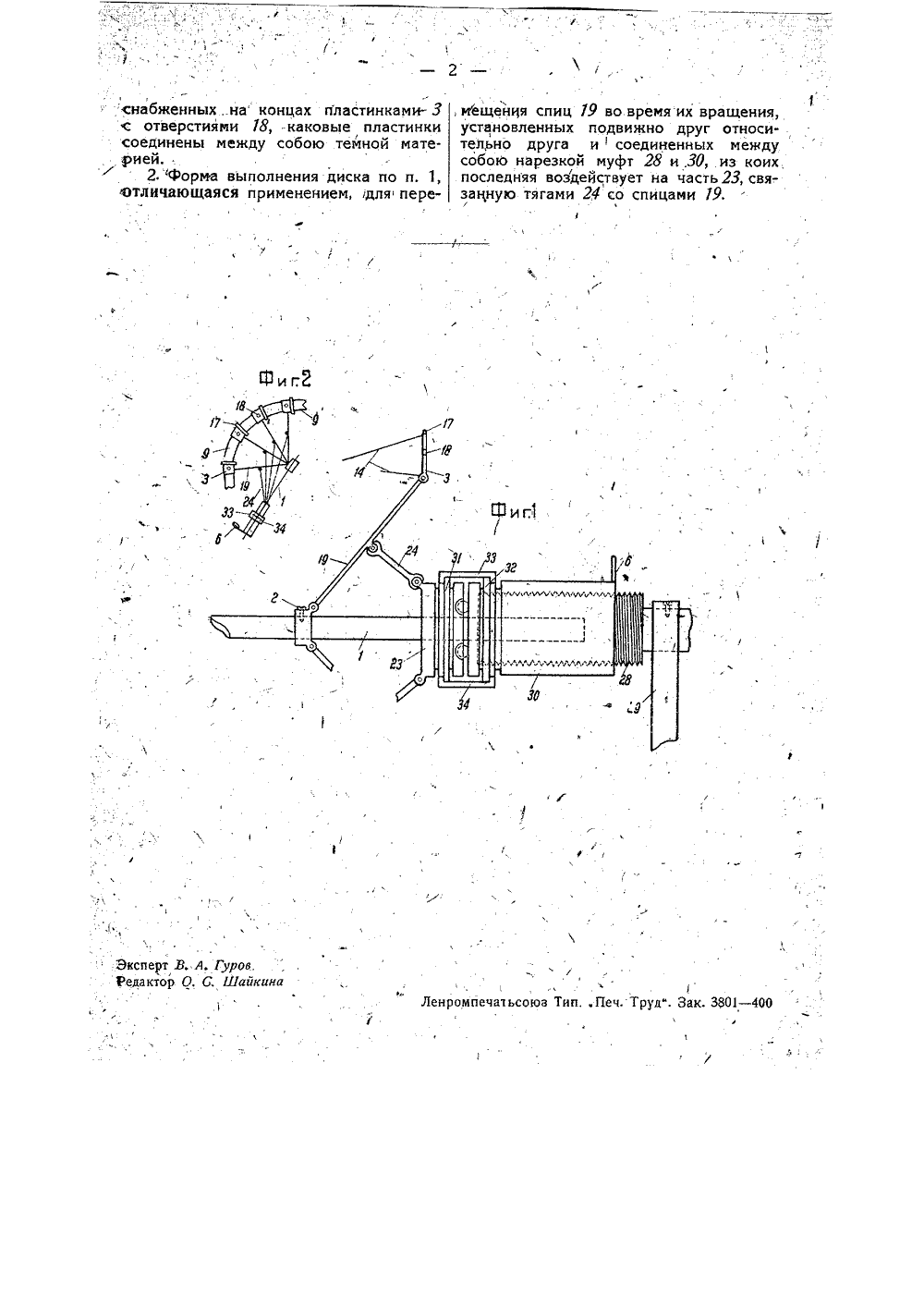

ласс.21 а, 32 ИЗОБРЕТЕНИЕ О П:И.САНИ регулируемого. диска видетельству наследников июля 1932 года (спр, о пе тельный изобретатель уме орского свидетельства овубликавто вленному Де ви а О выдаче авт ода. Конец оси 1 входит в пустотелуюмуфту28, укрепленную на пддставке 29, Поверхность муфты снабжена резьбой по которой может передвйгаться при враще-нии рукоятки б муфта 30, воздействующаяна часть 23, На последнюю, также каки на муфту 30, надеты кольца 31 и 32,связанные неподвижно по отношениюдруг к другу пластинками 33, 4., Назначение этих, пластинок двоякое. Во-пер- .вых, они дают возможность передвигатьчасть 23 вправо, при соответствующем:вращении муфты 30, т. е. позволяютуменьшать расстояние между пластйнами 3. Во.вторых, эти пластинки удерживают часть 23 в положении, которое ей,придается. т, е, не препятствуя ее вращению вместе с осью 1, и в то же времяне позволяют центробежной силе.,менятьэто положение. Лучи 14, отраженныезеркалом, падают на диск, образ 9 ванныйиз пластинок 3. при ВращйнииосиПоворачивая рукоятку б в ту или другую.сторону, находят должное расстояниемежду отверстиями, при котором рисунокдолжен выявиться. П 1. Регулчающийсяпленных на дВТОРСНВЕ СВИДЕТЕЛЬС, Предлагаемое изобретение касаетсяустройства регулируемого диска Нипкова,состоящего из укрепленных на оси поворотных спиц, снабженных на концахсоединенными между собой темной ма-терией пластинками с отверстиями. Дляраздвижения спиц во время их вращенйяпредусмотрены, специальные, соединенные между обое нарезкой муфты;.воздействующие посредством особого передаточного устройства на спицыНа, чертеже фиг, 1 сцюматическй изображает предлагаемый регулируемыйдиск Нийкова; фиг. 2 - деталь его устроиства,На оси 1 (фиг, 1) наглухопосаженамуфта 2, с шарнирно. укрепленными наней спицами 19. Свободные концы спицнесут пластины 3 (фиг. 1 и 2), снабженные отверстиями 18, расположеннымипо спирали; На.этой же оси.1 насаженачасть. 23, при передвижении, котсройвлево и вправо подымаются и опускгют-,ся, благодаря шарнирным соединейиямс ней тягами 24, спицы 19, а.вместе;с йими и пластинки 3. При быстром вращении оси 1 пластинки 3 выпрямляютсяи становятся перпендикулярно к,.-осивращения, Пластинки соединены мейдусобой темной материей 9 (фи 2),. кото-рая, при приближении пластинок.другк другу, заворачивается на 1 роликй:17., Ф. .,1: ,:в;"-", "1 я,ет изобретения,уемый,диск Нипкова, отли;м, что он состоит из укре-.оси 1 поворотных спиц 19,Фиг 2 Эксперт В. А. Гуров,Редактор О. С. Шайкин Э, Ленромпечатьсоюа ТипПеч. Труд". Зак. 3 набженных,.на концах пластинками с отверстиями 18, -каковые пластинки соединены между собою темной материей.2 "Форма выполнения диска по и, 1, Отличающаяся применением, для пере, иещення спиц 19 во время их вращения, установленных подвижно друг относительно друга исоединенных между собою нарезкой муфт 28 и.30, из коих, последняя воздействует на часть 23, связанную тягами 24 со спицами 19,

Смотреть

Заявка

113106, 13.07.1932

Наследники Адамиана И. А

Адамиан И. А

МПК / Метки

МПК: H04N 3/02

Метки: диск, нипкова, регулируемый

Опубликовано: 28.02.1934
