Номер патента: 343670
Текст

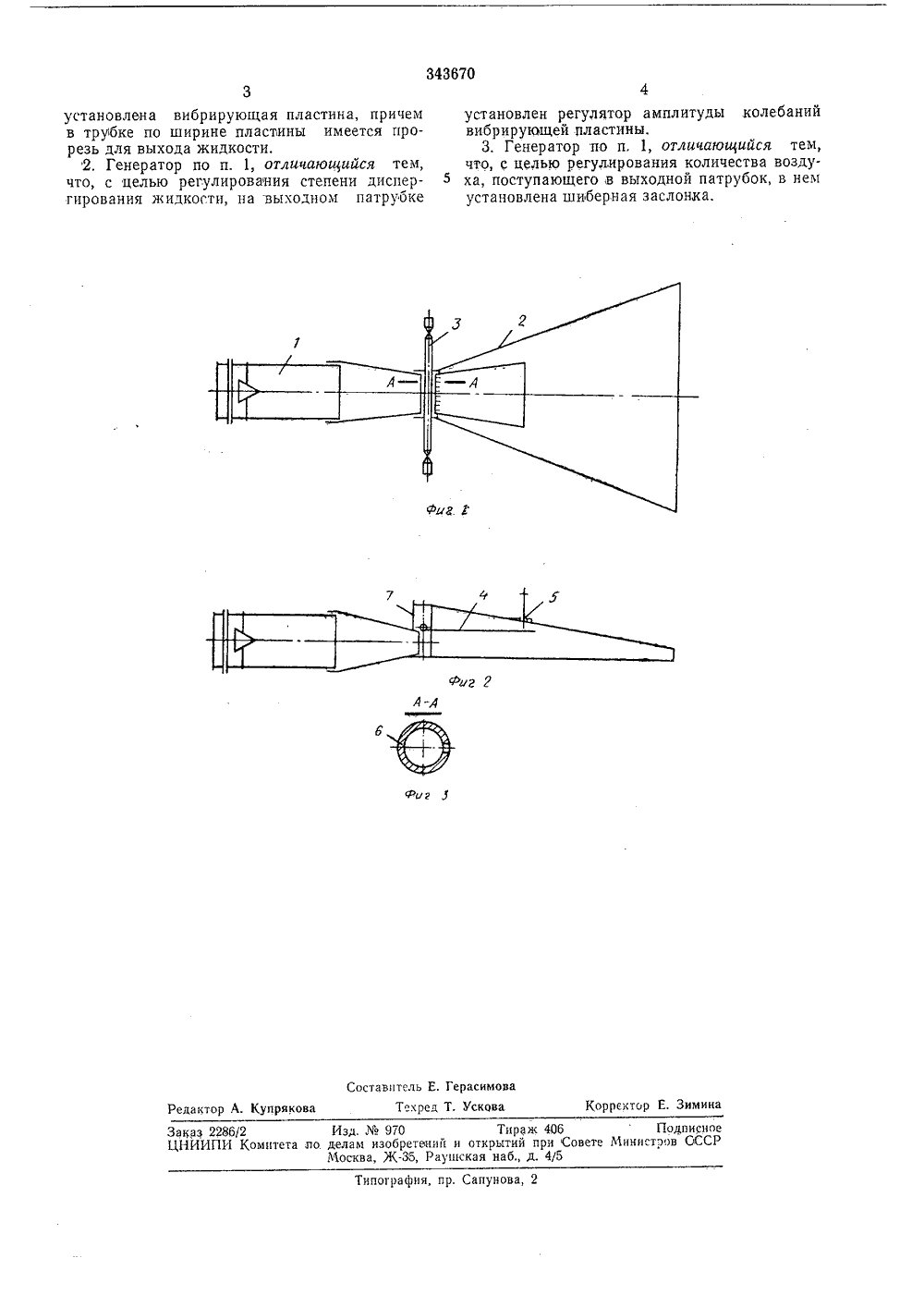

О П И С А Н И Е 343670ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик,Зависимое от авт. свидетельства МоЗаявлено 03.Ъ.1971 ( 1653225/30-15)с присоединением заявками МеПриоритетОпубликовано 07,т 1.1972. Бюллстень ЛЪ 21Дата опубликования описания 26 ХП,1972 М, Кл. А 01 гп 7 Комитет по делам изобретений и открыти при Совете Министров СССРУДК 632.982.2 (088,8) Авторыизобретения А. Д,. Александров, Б. В. А. Горб, М. В. осковская ордена Ленина и сельскохозяйственная а. Шмыгля,роловКрасного ЗнаменТимирязева Заявитель НЕРАТОР -АЭРОЗОЛЬНЬ 1 егулиро 15рование Предмет изобретения 1. Аэрозо моугольный ходной патр трубкой для ся тем, что,ной смеси, з.1Изобретение относится к области увлаж ения воздуха над плантациями сельскохозяйственных культур и может использоваться какдля орошения и увлажнения растений, так идля распыления удобрений и ядохимикатов в 5виде водных растворов.Известны аэрозольные генераторы, включающие входной и выходной патрубки с размещенной между нихш трубкой для подводажидкости. 10Однако в этих аэрозольпых генераторахневозможно получить моподисперсную сме ьи регулировать степень диспергирования жидкости.Цель изобретения - получение и рванне монодисперспой смеси и регулстепени диспергирования жидкости.Это достигается тем, что за трубкой дляподвода жидкости установлена вибрирующаяпластина, причем в трубке по ширине пластины имеется прорезь для выхода жидкости,а на выходном патрубке установлен регулятор амплитуды колебаний вибрирующей пластичны.На фиг, 1 изображен предлагаемый аэрозольный генератор, вид сверху; на фиг. 2 -то же, вид сбоку; на фиг, 3 - разрез трубкипо А - А на фиг,1,Генератор состоит из прямоугольного входного патрубка 1, конусообразного выходного 30 патрубка 2, между которыми в суженной части расположена трубка т для подвода жидкости, За трубкой установлена вибрирующая пластина 4, а в выходном патрубке имеется регулятор 5 амплитуды колебаний пластины, 0 трубке по ширине пластины выполнена прорезь 6 для выхода жидкости. Количество воздуха, поступающего в выходной патрубок, регулируется шиберной заслонкой 7. Атмосферный воздух вместе с продуч;тамп сгорапиятоплива от турбореактивного двигателя поступает во входной патрубок генератора.жидкость, поступающая по трубке через прорезь 6, за счет эжектирующего действия газовоздушной смеси поступает на вибрируктщую пластину, дробится и распыляется в турбулентном потоке смеси. Степень диспсргирования жидкости зависит от амплитуды колебания вибрирующей пластины и фиксируется регулятором 5,льный генератор, включающий прявходной и конусообразный выубки с размещенной между ними подводажидкости, отличающийс целью получения монодисперса трубкой для подвода жидкости. Купряков аказ 2286/2 Изд.970 Тираж 406 ПодписноеЦНИИПИ Комитета по. делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская набд. 4/5 ография, пр. Сапуно установлена вибрирующая пластина, причем в трубке по ширине пластины имеется прорезь для выхода жидкости,2. Генератор по п. 1, отличающийся тем, что, с целью регулирования степени диспергирования жидкости, на выходном патрубке установлен регулятор амплитуды колебаний вибрирующей пластины.3. Генератор по п, 1, отличающийся тем, что, с целью регулирования количества воздуха, поступающего,в выходной патрубок, в нем установлена шиберная заслонка.
СмотретьЗаявка
1653225
МПК / Метки
МПК: A01M 7/00
Метки: 343670
Опубликовано: 01.01.1972
