Симметричный триггер

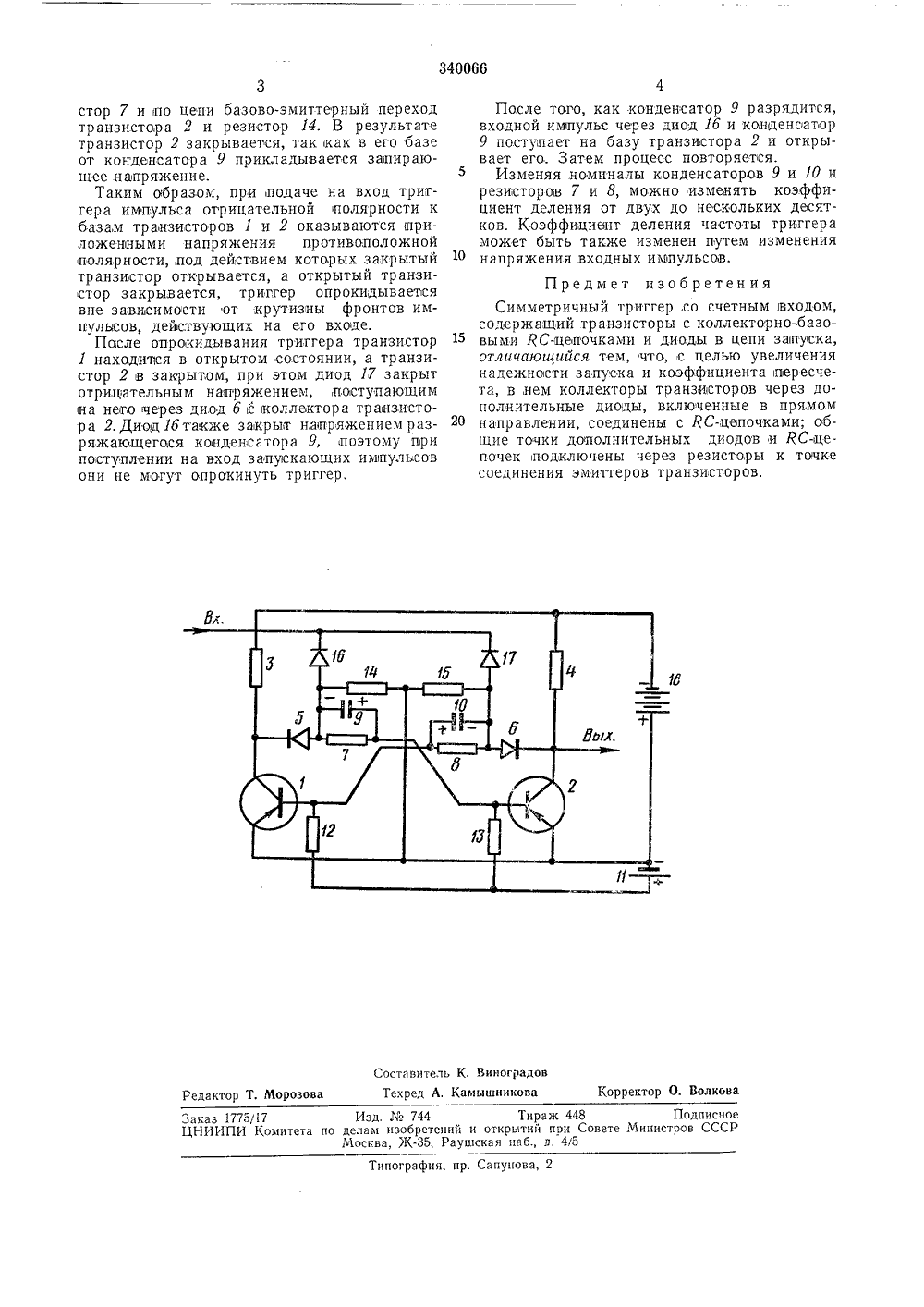

340066 ОПИСАНИЕ ИЗОБРЕТЕНИЯ И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социалистических РеспубликПриор ите Комитет по делам аобретеиий и открытий при Совете Мииистрое СССРсх 621.3743088.8 публиковано 24 Х.1972, Бюллетень17 ата опубликования описания 19 Х 1,1972с;,С.с","1: -1.1, р111 (" О 1 " б"С г.,1 Авторизобретен овский Л, ф, Тарака ый научно-исследовательск т по осушению месторожд пециальным горным работа и маркшейдерскявител СИММЕТРИЧН РИГГЕР благости импульс рименено в уст лительной тех метричные триггерыдержащие транзистор ми РС-цепочками и Изобретение относиться к оной техники и может быть пройствах автоматикивычисники.Известны сим со счет ным входом, со ы с коллекторно-базовы диоды в цепи запуска.Однако известные устройства обладают существенными недостатками, так как не могут 10 работать,при подаче на вход импульсов с пологими фронтами и имеют,коэффициент пересчета, равный двум.С целью увеличения коэффициента пересчета и надежности запуска в предлагаемом сим метричном триггере коллекторы транзисторо 1 в через,допюлнительные диоды, включенные в прямом направлении, соединены с ЯС-цепочками; общие точки дополнительных диодов и РС-цепочек подключены через резисторы к 20 точке соединения эмиттеров транзисторов.На чертеже приведена принципиальная схема предлагаемого триггера.Триггер состоит из транзисторов 1 и 2, в коллекторные цепи каждого из которых вклю чены резисторы 3 и 4. Коллекторно-:базовые связи между транзисторами осуществляются через диоды 5 и б и резисторы 7 и 8, стараллельно которым включены конденсаторы 9 и й и проектно-конструкторскийний полезных ископаемых,м, рудничной геологииому делу 10 соответственно. Напряжение смещения (автоматическое или от отдельного, источника 11) на базы транзисторов подается через резисторы 12 и И Положительные электроды диодов 5 и б соединяются с эмиттерными цепями транзисторов 1 и 2 через резисторы 14 и 15. На входе триггера включены диоды 1 б и 17. Питается триггер от источника 18.Триггер работает следующим образом.В исходном,состоянии транзистор 1 з атсрыт, а транзистор 2 открыт, тогда коллектор транзистора 1 находится под высоким отрицательным потенциалом, коллектор транзистора 2 - под низким; конденсатор 9 заряжен, конденсатор 10 разряжен.Входной импульс отрицательной полярности через диод 17 и конденсатор 10 поступает на базу транзистора 1. На базу транзистора 2 входной импульс не поступает, так как диод 15 закрыт отрицательным напряжением, поступающим через диомед 5 с коллектора транзистора 1.При поступлении на базу транзистора 1 отрицательного импульса он начинает открываться, в результате чего отрицательное напряжение на его коллекторе падает, что, в свою очередь, приводит к запиранию диода 5 напряжением заряженного конденсатора 9, который начинает разряжаться через рези340066 Составитель К, ВиноградовТехред А, Камышиикова Корректор О. Волкова Редактор Т, Морозова Заказ 1775/17 Изд.744 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская паб., д. 4/5 Типография, пр. Сапунова, 2 стор 7 и по цепи базово-эмиттерный переход транзистора 2 и резистор 14, В результате транзистор 2 закрывается, так как в его базе от конденсатора 9 прикладывается запирающее напряжение.Таким снбразом, при подаче на вход триггера импульса отрицательной полярности к базам транзисторов 1 и 2 оказываются приложенными напряжения противоположной полярностипод действием которых закрытый транзистор открывается, а открытый транзистор закрывается, триггер опрокидывается вне зависимости от крутизны фронтов импульсов, действующих на его входе.Помысле опрокидывания триггера транзистор 1 находипся в открытом состоянии, а транзистор 2 в закрытомпри этом диод 17 закрыт отрицательным напряжением, поступающим на него через диод 6 с коллектора транзистора 2.Диод 16 также закрыт напряжением разряжающегося конденсатора 9, поэтому при поступлении на вход запускающих импульсов они не могут опрокинуть триггер,После того, как конденсатор 9 разрядигся,входной импульс через диод 16 и конденсатор9 поступает на базу транзистора 2 и открывает его. Затем процесс повторяется.Изменяя номиналы конденсаторов 9 и 10 ирезисторов 7 и 8, можно изменять коэффициент деления от двух до нескольких десятков. Коэффициент деления частоты триггераможет быть также изменен путем изменениянапряжения входных импульсов.Предмет изобретенияСимметричный триггер,со счетным входом,содержащий транзисторы с коллекторно-базо 15 выми РС-цепочками и диоды в цепи запуска,отличающийся тем, что, с целью увеличениянадежности запуска и коэффициента пересчета, в,нем коллекторы транзисторов через дополнительные диоды, включенные в прямом20 направлении, соединены с ЛС-,цепочками; общие точки дополнительных диодов и РСьцепочек подключены через резисторы к точкесоединения эмиттеров транзисторов,
