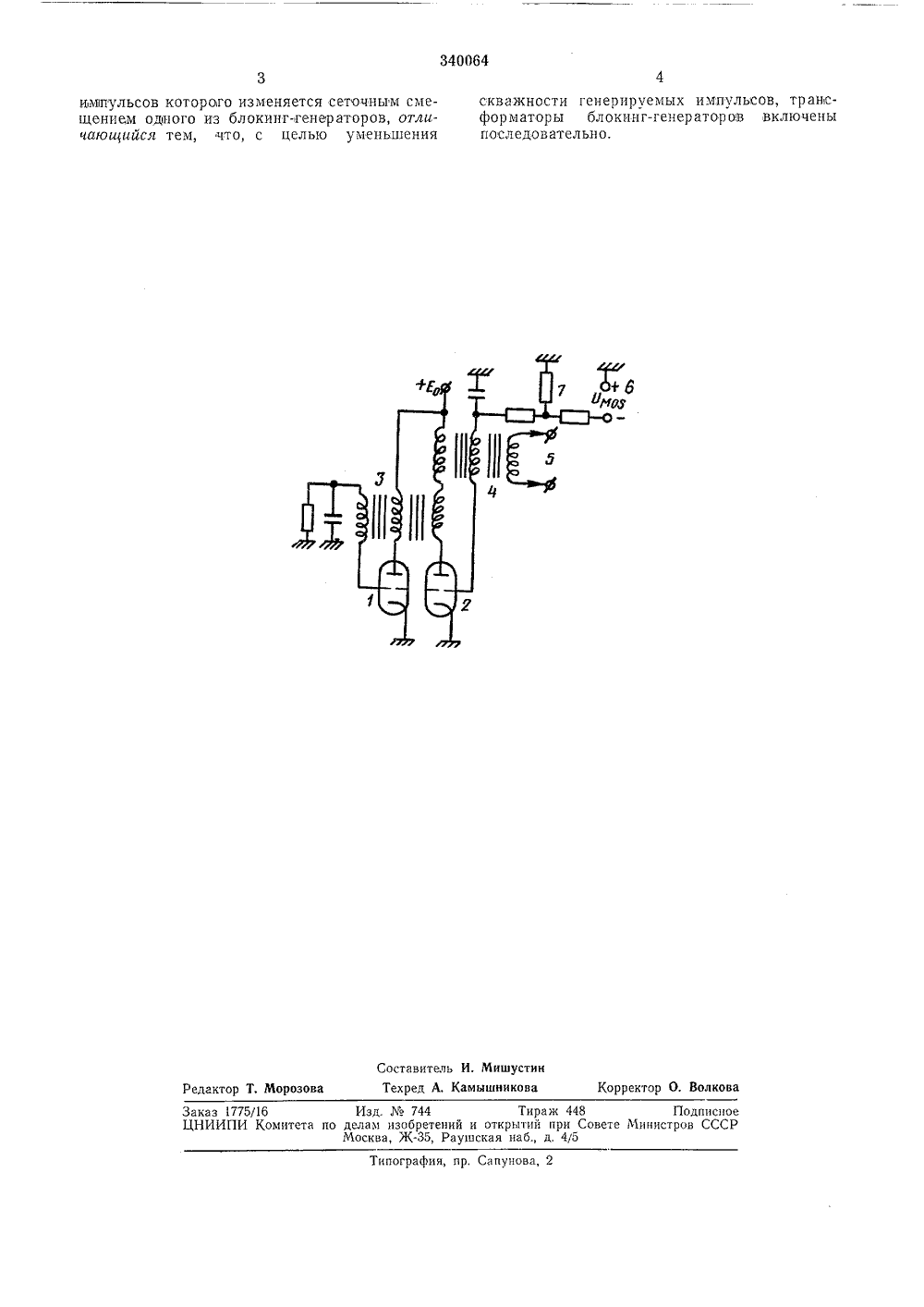

Генератор импульсов, модулируемых по длительности

Номер патента: 822729

Опубликовано: 15.08.1982

Авторы: Лондон, Томашевич

МПК: H03H 7/48

Метки: генераторов, колебаний, мощностей, сложения, электрических

...между проводниками 3 - 1 - 1, 3 - 2 - 2, 3 - 2 - 1 и 3 - 3 - 2, 3 - 3 - 1 иЗ 4 2,3 - 4 - 1 иЗ - 1 - 2,поэтому в развязывающих резисторах 7 - 1, 7 - 2, 7 - 3 и 7 - 4 не выделяется мощность и их можно считать короткозамкнутыми.Колебания продолжают распространяться ко коаксиальным линиям с внутренними проводниками 5 - 2 - 1, 5 - 3 - 1, 5 - 4 - 1 и 5 - 1 - 1. Выходы этих линий соединены в параллель и подключены к общей нагрузке 2. Если величина сопротивления нагрузки 2 вчетверо меньше (в общем случае в Ф раз) чем волновое сопротивление каждой коаксиальной линии 3, 4, 5, то каждая из них в рабочем режиме испытывает нагрузку, равную волновому сопротивлению линии, т, е. согласована. Таким образом, все генераторы 1; 1 - 1, 1 - 2, 1 - 3 и...

Номер патента: 1005178

Опубликовано: 15.03.1983

Авторы: Андрианов, Курганский, Рыбалко, Таргоня

МПК: G11B 5/00

Метки: генератором, подмагничевания, стирания, токов

...надцатый транзистор 28, выполненный с четырьмя коллекторами, первый из которых подсоединен к базе двеналцатого транзистора 26, второй - соединен через четвертый и пятый резисторы 29 и 30 с эмиттерами двеналцатого и тринадцатого транзисторов 26 и 27, третий - подсоединен к базе триналцатого транзистора 27, а четвертый - подключен к коллектору девятого транзистора 23, к элементу 15 защиты от перегрева и к регулируемому элементу 3 и соелинен через первый конденсатор 31 с отрицательной шиной 13 питания, а через второй конденсатор 32 с коллекторами седьмого и Двенадцатого транзисторов 21 и 26 и с базой девятого транзистора 23.ЭхИттер четырнадцатого транзистора 28 подключен к третьему резистору 12 и к датчику 2 режима, выход второго...

Номер патента: 680157

Опубликовано: 15.08.1979

Авторы: Биленький, Шафранский

МПК: H03K 5/00

Метки: генераторов, двух, импульсов

...входом 3 счетного ЗК триггер 12. Выходы генераторовимпульсов 1, 2 соединены соответственнос входами ЭК, С счетньк 3 К-триггеров 9 формирователей 4, 3 сигнала неисправности. Шина установки исходного состояния 17 соединена с входами Р триггеров 15, 16, входыкоторых соединены с инверсными входами счетных 3 Ктриггеров 12 соответствующих формирователей 3, 4 сигнала неисправности.На фиг, 2 диаграмма (а) соответствует сигналам на шине установки исходногосостояния 17, диаграммы (б), (г) соответствуют аькодам генераторов импульсов1, 2 диаграмма (в) соответствует сигналам на выходе элемента НЕ 6 формирователя 3, на диаграмме (д) показан прямойвыход счетного 3 К триггера 9, на диатраммак (е), (ж) - прямой и инверсныйвыходы счетного 3 К-триггера...

Номер патента: 983892

Опубликовано: 23.12.1982

Авторы: Бобылева, Вандер, Константинов, Майзель, Пузыревич, Рудерман

МПК: H02J 3/42

Метки: генераторов, переменного, синхронизации

...последовательности импульсов, которые условно можно обозначить о и Ъ, периоды. повторения которых равны периодам входных напряжений, а длительности - их полупериодам, На выходе блока 3 логики имеет место исходная последовательность импульсов, описываемая логическим уравнением"с ъ оО м ю 5, длительность каждого изкоторых соответствует углу сдвига Фаз между на- . пряжениями. При этом, максимальная длительность импульса указанной последовательности имеет место, когда входные напряжения находятся в противофазе. Затем с уменьшением угла сдвига Фаз длительность импульсов уменьшается. С возникновением очередного импульса на выходе блока 3 логики через схему 5 совпадения на вход счетчика 7 начинают поступать высокочастотные импульсы генератора...

Номер патента: 1171902

Опубликовано: 07.08.1985

Авторы: Гамм, Тонышев, Халевин

МПК: H02H 7/06, H02J 3/24

Метки: асинхронного, генератора, защиты, режима, синхронного, системы, электрической

...12. Выход блока 12 связан с вторым входом блока 13 выбора дополнительных управляющих воздей О ствий и входами блоков 14 формирования сигнала отключения АГП и 16 формирования сигнала разгрузки турбины, выходы блока 13 связаны с входами блоков 15 формирования сиг нала форсировки ИРМ и 17 формирования сигнала отключения генератора.Блок 3 контроля угла содержит логический элемент 2 И-НЕ 18, инвертор 19, одновибратор 20, инвертор 21, логический элемент 3 И-НЕ 22.Блок 11 коммутации входного сигнала содержит трн логических элемента 2 И-НЕ 23-25, а блок 12 коммутации входного сигнала - три логических элемента 2 И-НЕ 26-28.Устройство работает следующим образом. 4Напряжение статора генератора поступает на вход преобразователя 1 напряжения, с...
